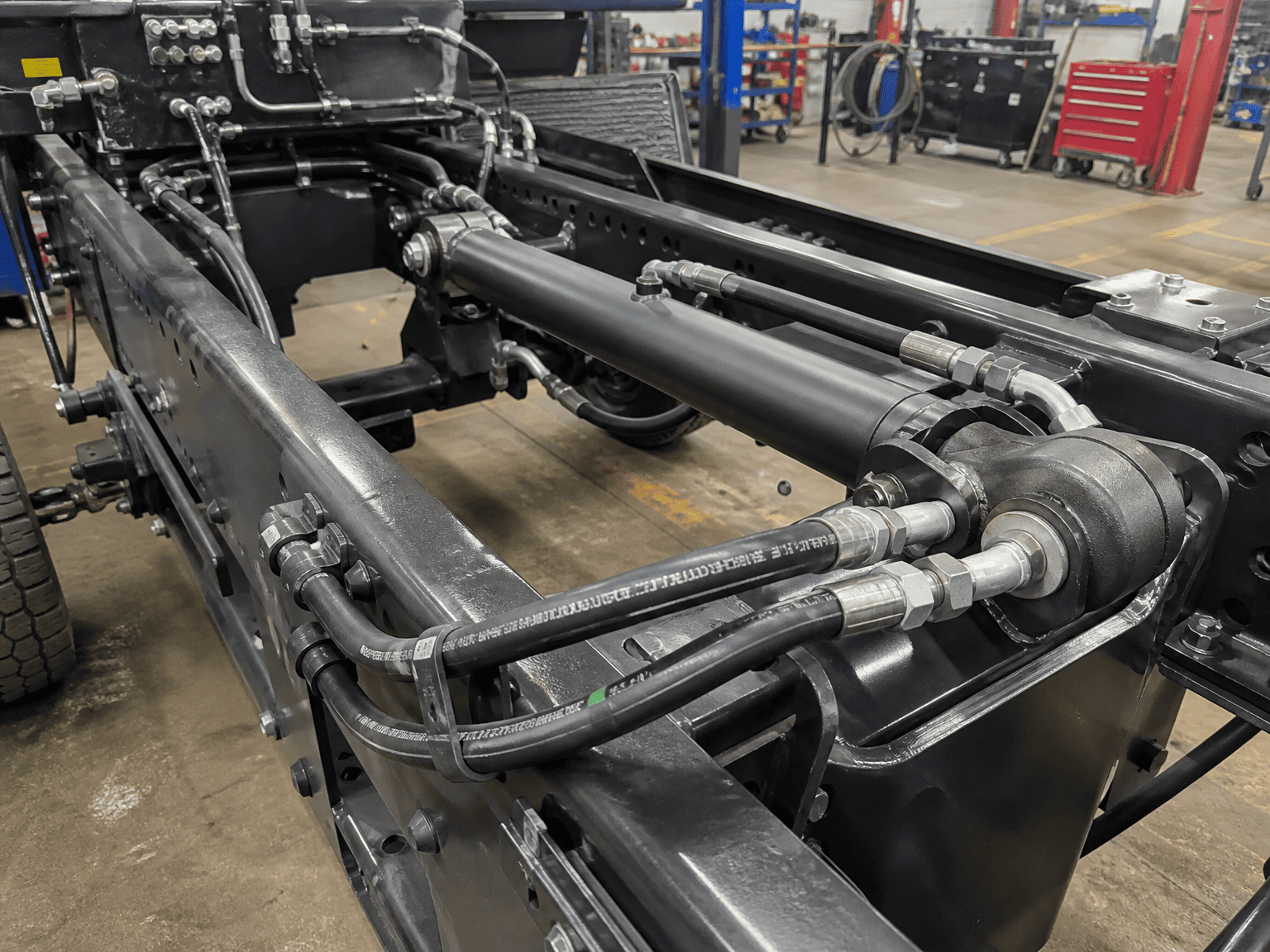

cuando uncilindro hidráulicono alcanza la velocidad de ciclo diseñada o funciona muy caliente después de treinta minutos de funcionamiento, los ingenieros con frecuencia culpan a la bomba hidráulica o a la válvula de control direccional. Sin embargo, en el taller, la causa fundamental suele ser mucho más simple: los puertos de los cilindros y las tuberías de interconexión son muy pequeños para el caudal requerido.
El fluido forzado a través de un orificio de puerto restringido se comporta como agua lanzada a través de una manguera de jardín apretada. La velocidad se dispara, el flujo laminar colapsa en violentas turbulencias y se desarrollan caídas masivas de presión en la garganta del puerto. Esta restricción convierte los valiosos caballos de fuerza hidráulicos directamente en calor destructivo, ralentiza las carreras de extensión rápidas e incluso puede desencadenar cavitación localizada o explosión del sello de contrapresión durante la retracción por gravedad a alta velocidad.
Obtener el tamaño correcto del puerto no se trata solo de hacer coincidir cualquier macho de roscar que se encuentre en el depósito de herramientas. Requiere equilibrar la velocidad del fluido en cada línea operativa para garantizar una entrega de energía silenciosa, energéticamente eficiente y sin fugas.
La velocidad del fluido dicta si el petróleo fluye suavemente en líneas de corriente paralelas (flujo laminar) o se agita violentamente con una alta resistencia a la fricción (flujo turbulento). Los fabricantes de equipos industriales y móviles siguen estrictas directrices de velocidad en las diferentes ramas de los circuitos:
| Tipo de rama/línea de circuito | Velocidad recomendada (m/s) | Velocidad recomendada (pies/s) |
|---|---|---|
| Líneas de succión de bombas | 0,5 a 1,2 m/s | 2,0 a 4,0 pies/s |
| Líneas de retorno (baja presión) | 1,5 a 2,5 m/s | 5,0 a 8,0 pies/s |
| Líneas de presión continua | 3,0 a 5,0 m/s | 10,0 a 16,0 pies/s |
| Líneas intermitentes de alto flujo | Hasta 6,0 m/s | Hasta 20,0 pies/s (servicio corto) |
| Gargantas del puerto del cilindro | 3,5 a 5,5 m/s | 12,0 a 18,0 pies/s |
Encilindros de doble efecto de vástago simple, el aceite que sale del extremo de la tapa durante el flujo de retracción se multiplica por la relación del área (a menudo de 1,5:1 a 2:1). Si una bomba entrega 30 GPM en la cavidad de la varilla, **45 a 60 GPM salen del puerto del extremo de la tapa. Si el puerto de la tapa se dimensionó solo para la tasa de suministro de 30 GPM, las velocidades de la línea de retorno pueden exceder los 25 pies/s, creando una contrapresión masiva que combate la carrera de retracción y sobrecalienta todo el sistema.
Utilice la siguiente tabla de referencia rápida para seleccionar el tamaño mínimo recomendado del puerto del cilindro en función del flujo máximo instantáneo que entra o sale del puerto:
| Caudal (GPM) | Caudal (l/min) | Jefe de junta tórica de rosca recta SAE (ORB) | Brida SAE de 4 pernos (Código 61 / Código 62) |
|---|---|---|---|
| 1 a 5 GPM | 4 a 19 L/min | SAE #4 (7/16-20) | No aplicable |
| 5 a 12 GPM | 19 a 45 L/min | SAE #6 (9/16-18) | No aplicable |
| 12 a 22 GPM | 45 a 83 L/min | SAE #8 (3/4-16) | Brida Código 61 de 1/2" |
| 22 a 38 GPM | 83 a 144 L/min | SAE #10 (7/8-14) | Brida Código 61 de 3/4" |
| 38 a 55 GPM | 144 a 208 L/min | SAE #12 (1-1/16-12) | Brida Código 61 de 1" |
| 55 a 90 GPM | 208 a 340 l/min | SAE #16 (1-5/16-12) | 1-1/4" Código 61/62 |
| 90 a 150 GPM | 340 a 568 L/min | SAE #20 (1-5/8-12) | 1-1/2" Código 61/62 |
| 150+ GPM | 568+ litros/minuto | Bloque colector personalizado | 2" a 3" Código 62 |

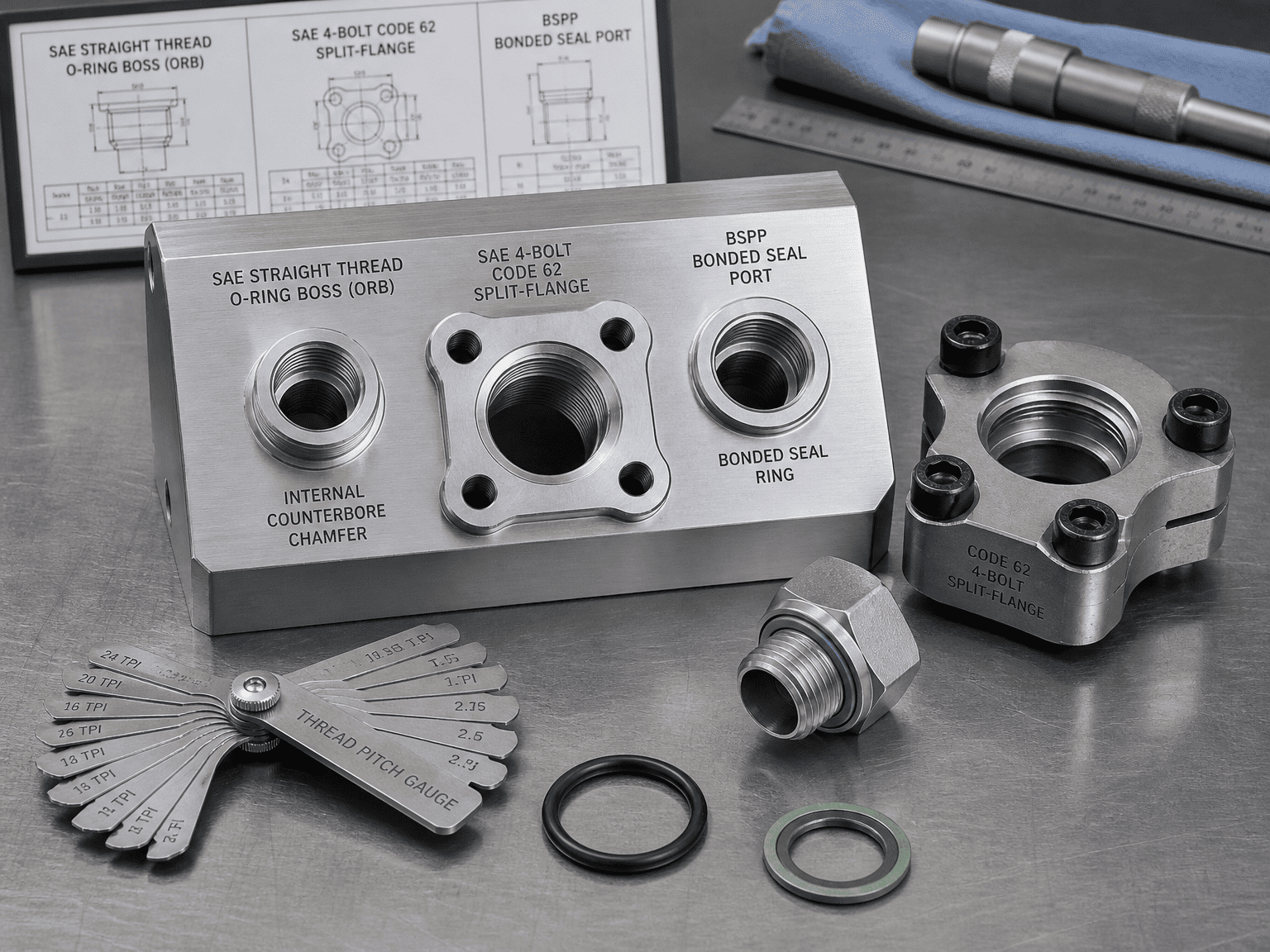

[SAE ORB (Jefe de junta tórica)] ===> Sello elastomérico radial sin fugas; preferido para hasta 5,000 psi
[ Brida SAE de 4 pernos] ===> Resistente a golpes y vibraciones fuertes; mejor para puertos de alto flujo >1"
[BSPP (rosca G)] ===> Cara plana del anillo de sellado adherido; estándar ISO global fuera de América del Norte
[ NPTF (tubo cónico)] ===> Cuña de metal con metal; propenso a agrietarse por tensión y fugas de alta presión
Cómo sella: Las roscas paralelas rectas UN/UNF proporcionan fuerza de sujeción mecánica, mientras que una junta tórica elastomérica se asienta en un chaflán interno mecanizado.
Por qué lo prefieren los fabricantes de equipos originales: elimina el riesgo de apretar demasiado las grietas, permite una orientación del codo ajustable de 90 grados con contratuercas y mantiene de manera confiable presiones de hasta 5000 psi (345 bar) sin fugas.
Cómo sella: Una brida dividida pesada o una brida cautiva sujeta una cabeza de brida plana que contiene una junta tórica frontal directamente contra lacilindro hidráulicoCuerpo con cuatro pernos de grado 8 de alta resistencia.
Mejores aplicaciones: Esencial para puertos de 1 pulgada y mayores en excavadoras de minería pesadas, empacadoras de chatarra de gran tonelaje y grúas móviles. Soporta intensos impulsos mecánicos de línea y permite conexiones de línea compactas sin interferencias de giro de la llave.
Cómo sella: Roscas paralelas con un anillo de sellado unido elastomérico (arandela Dowty) o una junta tórica retenida contra una superficie plana con superficie plana.
Mejores aplicaciones: el estándar internacional dominante para equipos comerciales europeos, asiáticos y de exportación, que ofrece un sellado confiable sin fugas equivalente a SAE ORB.
El modo de falla: las roscas de tuberías cónicas dependen de la deformación del metal a lo largo del flanco de la rosca. Bajo la expansión térmica, los aumentos repentinos de presión y la vibración, la grasa para tuberías se lava y provoca fugas. Apretar demasiado los accesorios cónicos cuña el saliente del puerto hacia afuera, rompiendo con frecuencia las tapas de los extremos soldados de los cilindros.
Incluso si el tamaño de la rosca del puerto coincide con el diagrama de flujo, los defectos de la geometría interna aún pueden acelerar el cilindro:
Las recomendaciones de velocidad y tamaño de puerto de esta guía representan las mejores prácticas de ingeniería estándar de la industria. Para aplicaciones que involucran servociclos de alta frecuencia, fluidos de agua y glicol o ciclos de trabajo severos, consulte a los especialistas en ingeniería de HCIC para conocer la dinámica de fluidos computacional (CFD) completa y la optimización del colector.
