Falla del buje y del ojo del pasador de montaje del cilindro hidráulico: análisis forense de irritación, fricción y ovalidad

I. La realidad del alto estrés de los montajes de cilindros

Cuandocilindros hidráulicosfallan, los técnicos de campo miran instintivamente dentro del cañón y verifican los sellos del pistón, el cromo de la varilla y los anillos limpiadores. Sin embargo, en maquinaria móvil de servicio severo como excavadoras, palas mineras, empacadoras de basura y cargadoras de ruedas articuladas, hasta el 40% de los reemplazos de cilindros no programados son causados ​​por fallas mecánicas catastróficas en los puntos de pivote de montaje: el ojo de la varilla, la horquilla de la base o los orificios del pasador del muñón.

Un pasador de pivote congelado, irritado u ovalado bloquea las juntas de articulación, induce fuertes momentos de flexión lateral a través del vástago del pistón y acelera las fugas del casquillo del cabezal. Esta guía de ingeniería detalla la mecánica fundamental del desgaste de los ojos de los pasadores, diagnósticos forenses para distinguir el desgaste de la corrosión por fricción y puntos de referencia metalúrgicos para seleccionar bujes de servicio pesado y pasadores de aleación endurecida.

---

II. Explicación de los 3 modos de fallo fatal del pivote

2.1 Desgaste adhesivo (soldadura en frío metal con metal)

Cuando un cucharón de excavadoracilindro hidráulicorompe arcilla o roca densa, las presiones de contacto a través del pasador y el buje superan fácilmente los 80 a 100 MPa (11,600 a 14,500 psi). Si la película de grasa lubricante se rompe, las asperezas microscópicas de la superficie del pasador de acero y el ojo de la varilla de acero se tocan directamente. La fricción genera instantáneamente un calor localizado que supera los 800 °C, lo que provoca la formación de microsoldaduras que arrancan trozos de metal base. En cuestión de horas, el pasador se atasca dentro de la horquilla.

2.2 Corrosión por fricción (el dilema del polvo rojo)

En equipos vibratorios de alta frecuencia, como cabezales de carretera y martillos hidráulicos, el pasador de pivote sufre pequeños micromovimientos angulares (menos de 50 micrones) bajo carga continua. Este microfrotamiento elimina la grasa y pulveriza las partículas microscópicas de acero. A medida que estas partículas de acero recién cortadas se oxidan en el aire, forman óxido de hierro duro (Fe₂O₃), creando un colorete pulidor rojo abrasivo que muele el ojo del alfiler hasta sobredimensionarlo.

2.3 Ovalización del orificio del ojo y agrietamiento por fatiga

En anillos de varilla forjados de una sola pieza y placas base soldadas, el martilleo direccional continuo hace que el orificio redondo del pasador ceda permanentemente formando una elipse alargada. Una vez que el espacio libre supera los 0,8 mm (0,030"), las cargas de impacto dinámicas se amplifican exponencialmente y eventualmente inician grietas por fatiga circular en las esquinas del ojo donde se concentran las tensiones a las 3 y 9 horas.

---

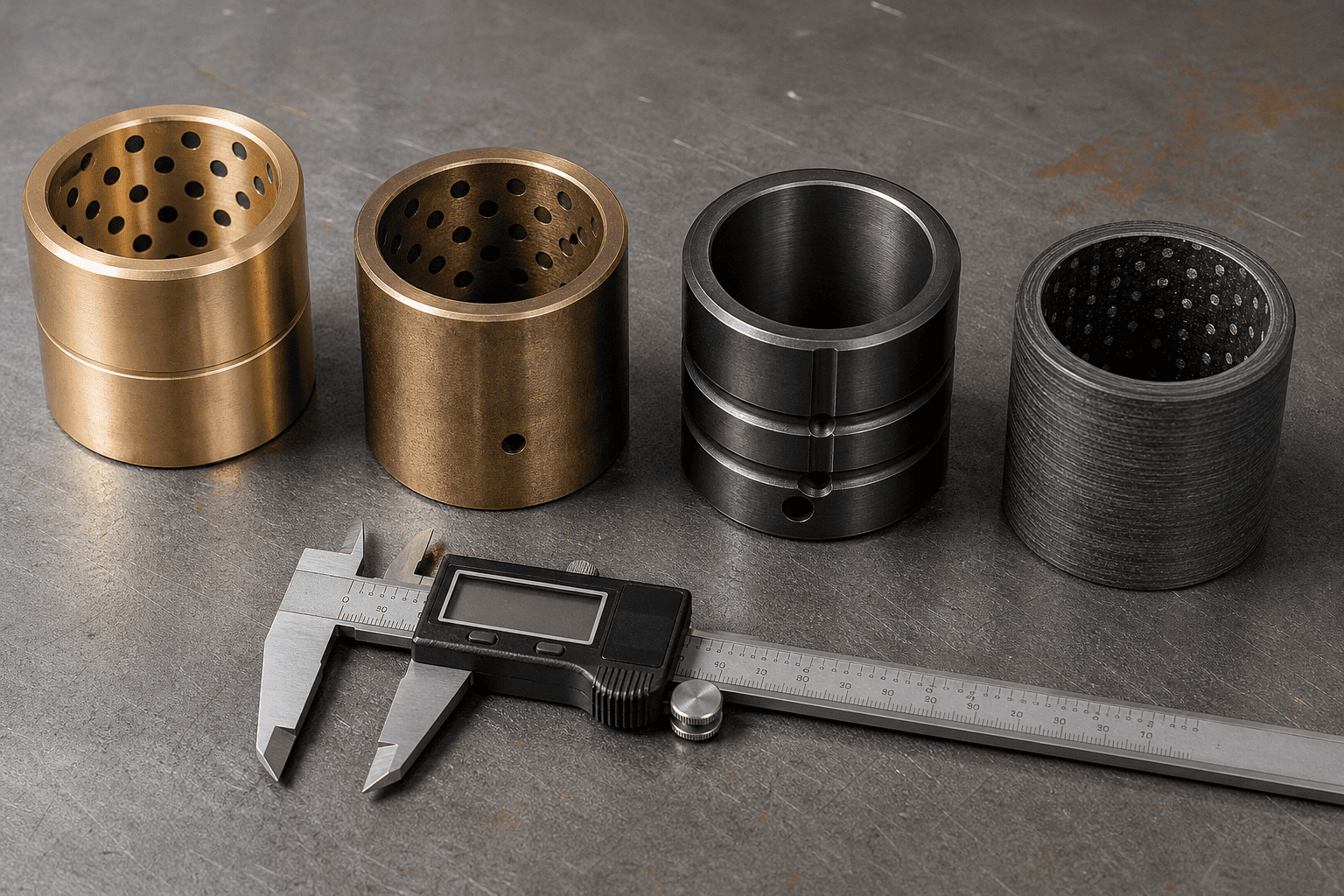

III. Guía de selección de bujes: bronce versus acero endurecido versus compuesto autolubricante

Elegir la arquitectura de buje correcta es la diferencia entre 1000 y 10 000 horas de vida útil del pivote sin problemas:

---

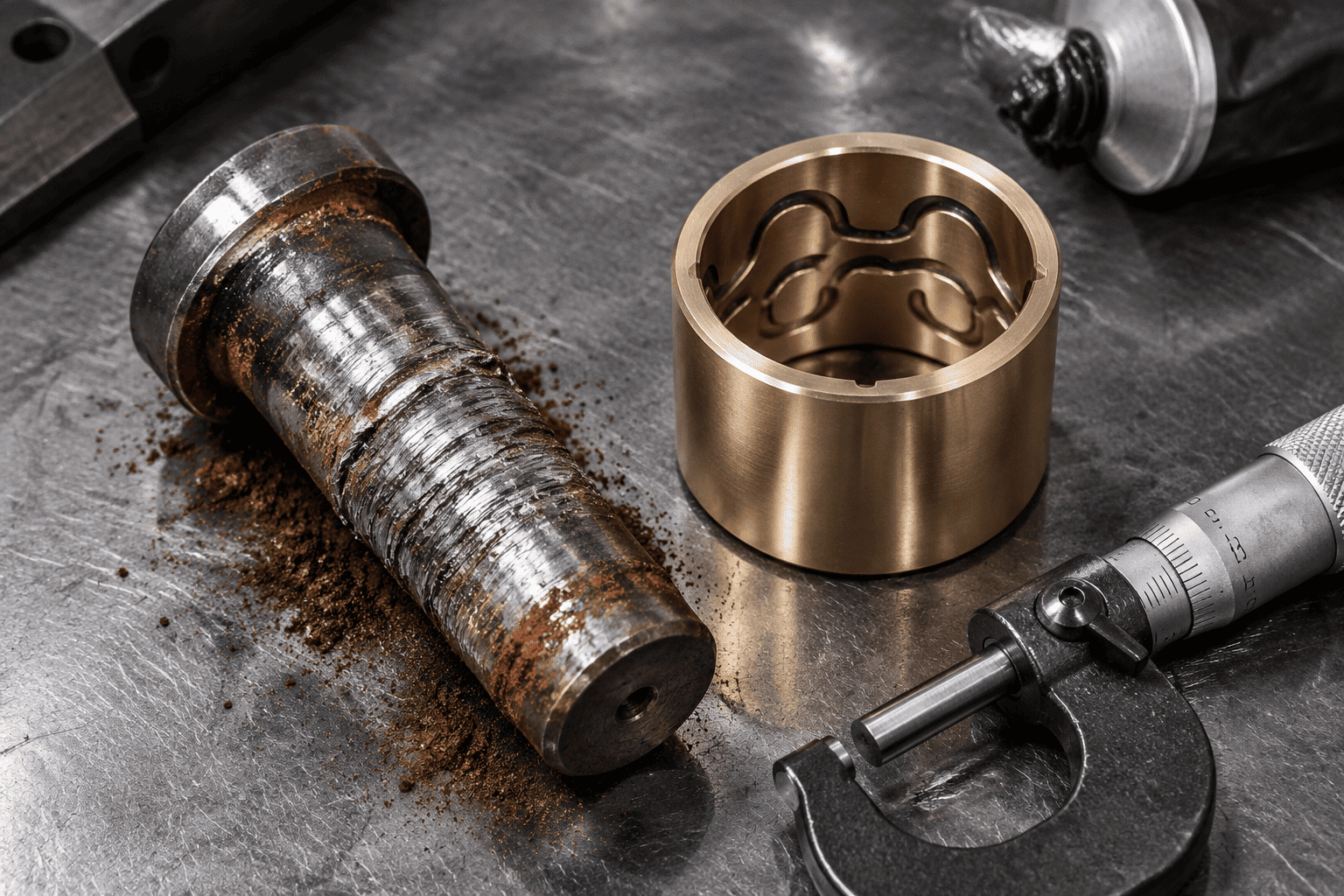

IV. Geometría de ranura de grasa: distribución en forma de 8 frente a distribución en espiral

1. Los orificios de engrase rectos estándar fallan debido a oscilacionescilindro hidráulicoLos pasadores solo giran de 30 a 60 grados y nunca completan una rotación completa de 360 ​​grados. Como resultado, la grasa inyectada a través de un único orificio central nunca migra al lado cargado del pasador.
2. Para garantizar una lubricación hidrostática continua en los pivotes de rotación parcial:
3. Ranurado en bucle continuo en forma de 8: el estándar de oro absoluto para cilindros móviles pesados. A medida que se inyecta la grasa, el circuito cruzado continuo distribuye grasa de molibdeno fresca de extrema presión (EP) por todo el ancho de la zona de contacto de alta presión.
4. Ranuras de extremo circulares dobles con canales de conexión: Atrapa un depósito de grasa activo en ambos extremos del buje, evitando la entrada de agua turbia, sal de carretera y polvo de sílice abrasivo.

---

V. Metalurgia de pasadores de pivote: por qué la dureza de la superficie no es negociable

Nunca instale un pasador comercial de acero al carbono 1045 sin endurecer en una horquilla de cilindro pesado. El estándar 1045 tiene una dureza superficial de sólo 18 a 22 HRC; se deformará y desgastará en unas semanas contra un buje de bronce de manganeso o de acero endurecido.

---

VI. Especificaciones de ingeniería HCIC para pasadores de pivote:

Material del núcleo base: acero de aleación de cromo-molibdeno 4140 o acero de aleación de níquel-cromo 8620, templado y revenido para brindar dureza al núcleo (28–32 HRC) para absorber impactos de flexión extremos sin romperse.

Endurecimiento superficial: endurecido por inducción o cementado profundo de 58 a 62 HRC a una profundidad mínima de 1,5 mm (0,060").

Acabado de la superficie: rectificado con precisión y pulido a Ra ≤ 0,2 μm (8 micropulgadas). . En entornos marinos corrosivos, sal para deshielo o fertilizantes químicos, especifique un revestimiento de cromo duro de 25 micras o una capa superior de nitruración líquida QPQ sobre la carcasa endurecida.

---

VII. 4 reglas de mantenimiento de campo para evitar fallas en los pivotes

1. Mandato de grasa de extrema presión (EP-2) con 3% a 5% de disulfuro de molibdeno (MoS₂) ): La grasa de litio multiuso estándar se elimina con cargas de impacto intensas. Las plaquetas de molibdeno se adhieren físicamente a las asperezas del acero, proporcionando una lubricación sólida y seca incluso cuando se exprimen las películas de grasa.
2. Mida la holgura entre los ojos cada 500 horas de funcionamiento: utilice calibres telescópicos para comprobar la holgura entre el pasador y el buje. Si el juego diametral total excede los 0,5 mm (0,020"), reemplace el casquillo de sacrificio inmediatamente antes de que el orificio del ojo de la varilla principal comience a ovalizarse.
3. Nunca suelde directamente sobre un pasador desgastado: si un pasador se atasca dentro de un ojo, use arietes de tracción hidráulicos o collares de calentamiento inductivo para extraerlo. Quemar o martillar hongos en los extremos del pasador, rayando el orificio principal de precisión sin posibilidad de salvación.
4. Inspeccionar las ranuras del pasador de retención y del anillo elástico: Verifique que las arandelas de empuje y los anillos de retención en espiral de alta resistencia estén intactos para evitar que el pasador axial se salga durante el funcionamiento de la máquina.

---

VIII. Consulta técnica y abastecimiento de repuestos de servicio pesado

¿Experimenta rozaduras persistentes en los pasadores, ruidos metálicos en las juntas de pivote o grietas en las orejas de las horquillas en toda su flota de equipos?

Póngase en contacto con el grupo de ingeniería especializado de HCIC. Fabricamos cilindros personalizados de servicio pesado equipados con bronce de manganeso, aleación cementada o bujes compuestos autolubricantes, combinados con pasadores certificados endurecidos por inducción 58–62 HRC diseñados para una confiabilidad sin tiempo de inactividad.
