Si maneja maquinaria móvil, ya sea un remolque volquete, un cargador agrícola, un brazo aéreo o un compactador de desechos, probablemente haya visto que esto suceda:
Se instala un cilindro nuevo. La presión de funcionamiento está dentro de la clasificación de la bomba. El aceite hidráulico está limpio. Sin embargo, después de unos cientos de ciclos, el limpiador de la varilla se muerde, el casquillo del casquillo está rayado en un lado y el fluido hidráulico gotea más allá del sello primario de la varilla.
El primer instinto suele ser culpar al fabricante de las juntas o suponer que el cromado es deficiente. Pero cuando se desmonta el cilindro, la marca reveladora es casi siempre la misma: un desgaste intenso en un lado del casquillo del casquillo de la varilla, junto con un desgaste en el lado opuesto del anillo de desgaste del pistón.
Eso no es un aumento de presión ni un defecto de sellado. Eso es carga lateral y, a plena carrera, es el principal asesino de los cilindros hidráulicos.
Los cilindros hidráulicos están diseñados para ofrecer empuje y tracción lineales a lo largo de su eje central. No son vigas de soporte estructural. Sin embargo, en la maquinaria del mundo real, los cambios de geometría, la flexión del chasis, la desalineación de los pasadores y las cargas desiguales introducen constantemente fuerzas laterales.
Aquí está la realidad mecánica:
1. La extensión del cojinete se contrae en la extensión total: cuando el vástago del cilindro está completamente retraído, la distancia entre el cojinete del pistón y el casquillo del casquillo delantero es máxima. El cilindro tiene un fuerte soporte interno.
2. El multiplicador de apalancamiento: a medida que el cilindro alcanza su máxima extensión, el pistón se acerca cada vez más al casquillo delantero. La distancia interna entre los dos cojinetes de soporte (el tramo del cojinete) se vuelve muy corta, mientras que el brazo de momento externo (la varilla extendida) se vuelve muy largo.
3. Presión de contacto severa: Incluso una fuerza lateral modesta de 200 libras en el ojo de la varilla crea un momento de flexión masivo. Con un tramo de rodamiento corto, las fuerzas de reacción interna entre la varilla y el casquillo del prensaestopas pueden alcanzar miles de libras por pulgada cuadrada, aplastando la película de aceite lubricante y irritando
Un tubo de tope es un manguito interno de acero o aluminio colocado sobre el vástago del pistón dentro del cilindro, entre el pistón y la cabeza del prensaestopas frontal.
Impide físicamente que el pistón se desplace hasta el cabezal delantero en toda su carrera.
Al detener el pistón varias pulgadas antes de que alcance el casquillo, el tubo de tope se bloquea en un espacio de apoyo mínimo.
Sin tubo de tope: un cilindro de carrera de 60 pulgadas en extensión completa podría dejar solo de 3 a 4 pulgadas entre el pistón y los cojinetes del prensaestopas.
Con un tubo de tope de 6 pulgadas: el tramo mínimo del rodamiento en extensión total aumenta a 9 o 10 pulgadas, lo que reduce la tensión de contacto interno y el armado de la varilla a más de la mitad.
En sistemas hidráulicos industriales y móviles estándar (siguiendo las pautas de ingeniería de NFPA e ISO), se recomienda encarecidamente un tubo de tope siempre que la carrera efectiva exceda las 40 pulgadas (aproximadamente 1000 mm) o cuando el cilindro opere horizontalmente con soportes de horquilla o pasador.
La pauta básica de tallas:
1. Menos de 40 pulgadas de carrera: la extensión de rodamiento estándar generalmente es suficiente para ciclos de trabajo moderado, siempre que la alineación sea correcta.
2. Más de 40 pulgadas de recorrido: agregue 1 pulgada de tubo de tope por cada 10 pulgadas de recorrido durante 40 pulgadas.
Si está diseñando una nueva máquina o solucionando fallas en el campo, utilice esta lista de verificación de 4 pasos:
Los soportes de pie rígidos o los soportes de brida no pueden tolerar ninguna desalineación angular. Si el bastidor de su máquina se flexiona durante la operación (por ejemplo, una caja de volteo que se tuerce bajo una carga de grava desigual), cambie a soportes de cojinetes esféricos o horquillas giratorias. Los cojinetes esféricos permiten una autoalineación de 3° a 5°, evitando que la varilla se atasque en el casquillo.
Una varilla delgada se desvía bajo la compresión de la columna antes de pandearse por completo. Si la deflexión excede de 0,002" a 0,005" por pie de carrera, distorsionará el labio del sello. Subir un diámetro de varilla estándar (por ejemplo, de 1,50" a 1,75" o 2,00") aumenta drásticamente el módulo de sección y la resistencia a la flexión.

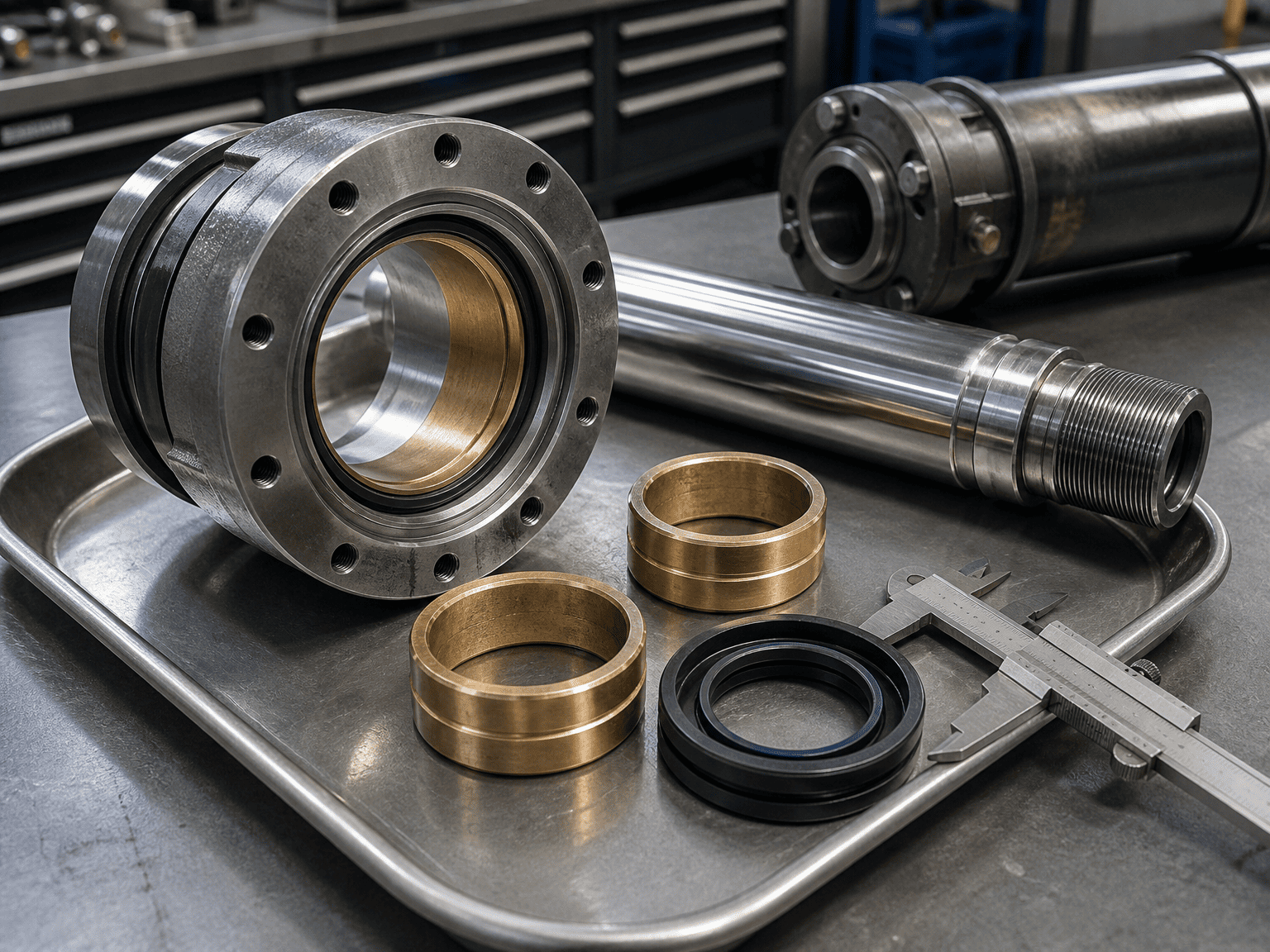

El contacto estándar de metal con metal provoca irritación instantánea una vez que la carga lateral empuja más allá de la película de aceite. Los anillos de desgaste compuestos de alta calidad (como nailon reforzado con fibra de vidrio, resina fenólica o bronce fosforado) absorben el impacto lateral e incrustan micropartículas sin rayar la varilla de cromo.

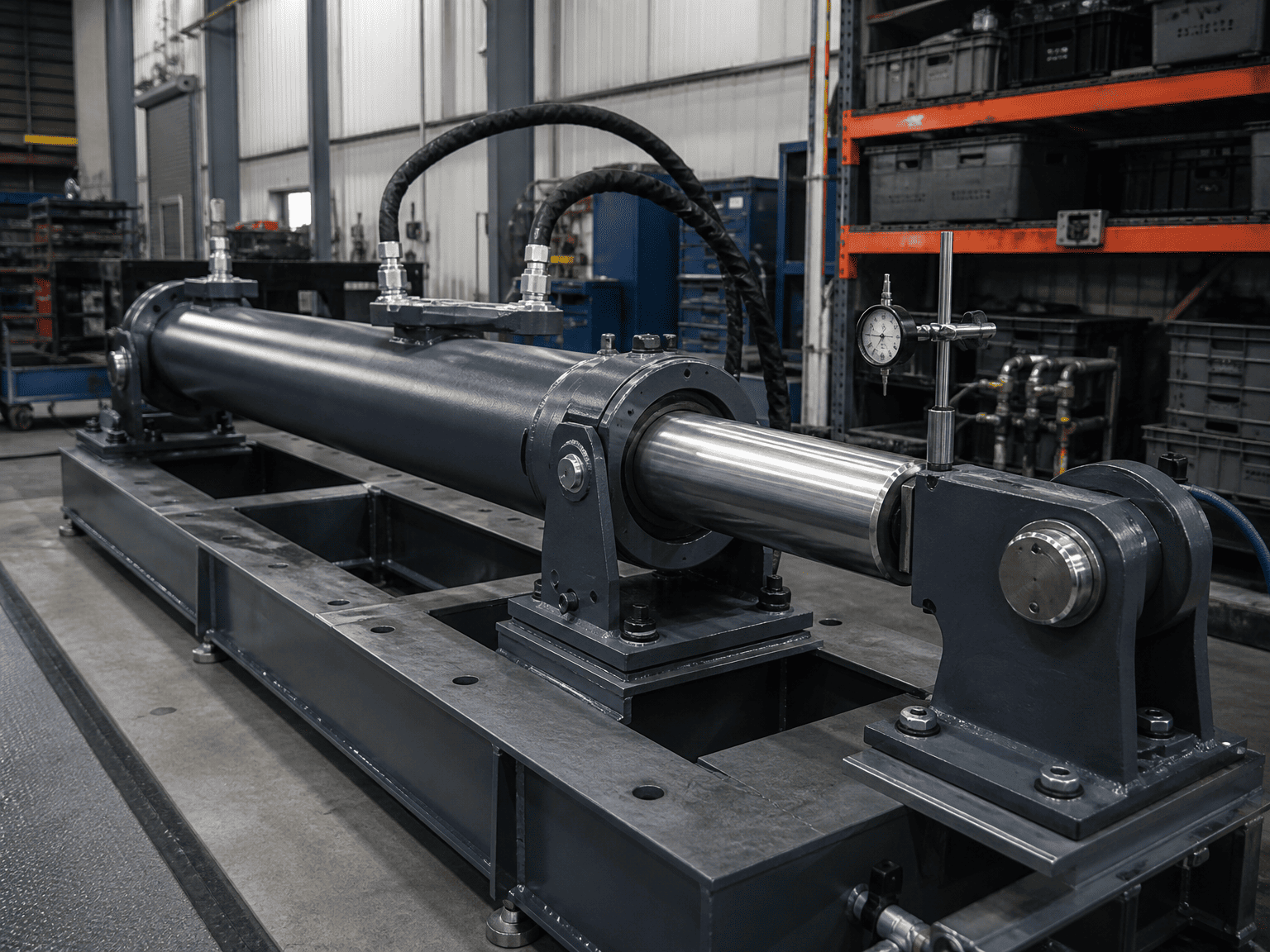

Durante el montaje inicial de la máquina, verifique que ambos pasadores de montaje estén estrictamente paralelos. Un desplazamiento angular de 1 milímetro a lo largo de un tramo de pasador de 4 pies puede generar cientos de libras de precarga lateral continua incluso antes de que el cilindro levante cualquier carga útil.
Al solicitar un diseño de cilindro hidráulico personalizado o una revisión de reemplazo para aplicaciones de carga lateral alta, proporcionar estos detalles clave acelerará la verificación de ingeniería:
Entorno operativo y ciclo de trabajo: Presión máxima de trabajo (PSI/bar), frecuencia del ciclo, cargas de empujar/tirar.
Tipo de montaje y centros de pasadores: dimensiones de pasador a pasador retraído y extendido, diámetros de pasador y si se requieren rodamientos esféricos. Fuerzas laterales o angulares conocidas
Desalineación: expectativas de deflexión del marco, cargas de viento o puntos de articulación desplazados. Síntomas de falla actuales: si reemplaza un cilindro existente, comparta fotografías del vástago del pistón, el casquillo del casquillo y los labios del sello desgastados.
