Cilindros hidráulicosson el componente donde la energía fluida se adapta a una máquina o no. Un cilindro neumático conectado a un cabezal de aire de planta saludable puede necesitar sólo una válvula y un filtro regulador. Un cilindro hidráulico puede requerir una unidad de potencia dedicada, acondicionamiento de fluidos y un plan de gestión de fugas. La diferencia en los límites del sistema suele ser mayor que la diferencia en el precio del cilindro. Congelar una hoja de tareas (carga, carrera, tiempo de ciclo, entorno y estado de retención de carga) antes de comparar tecnologías evita que una comparación de precios de componentes sustituya a una comparación de costos del sistema.
hidráulica ycilindros neumáticoscomparten la misma ecuación de fuerza:F = p×A, donde la fuerza es igual a la presión multiplicada por el área efectiva del pistón. La diferencia práctica radica en la presión que puede soportar cada medio.
La norma ISO 15552 cubre una serie de cilindros neumáticos de 10 bar. Por el contrario, una serie de cilindros hidráulicos compactos puede alcanzar una presión de 207 bar. Los sistemas neumáticos se describen comúnmente como que funcionan a 100 psi o menos, mientras que los sistemas hidráulicos operan en un rango que va desde unos pocos cientos de psi hasta varios miles de psi, con aplicaciones especiales que superan los 10,000 psi.

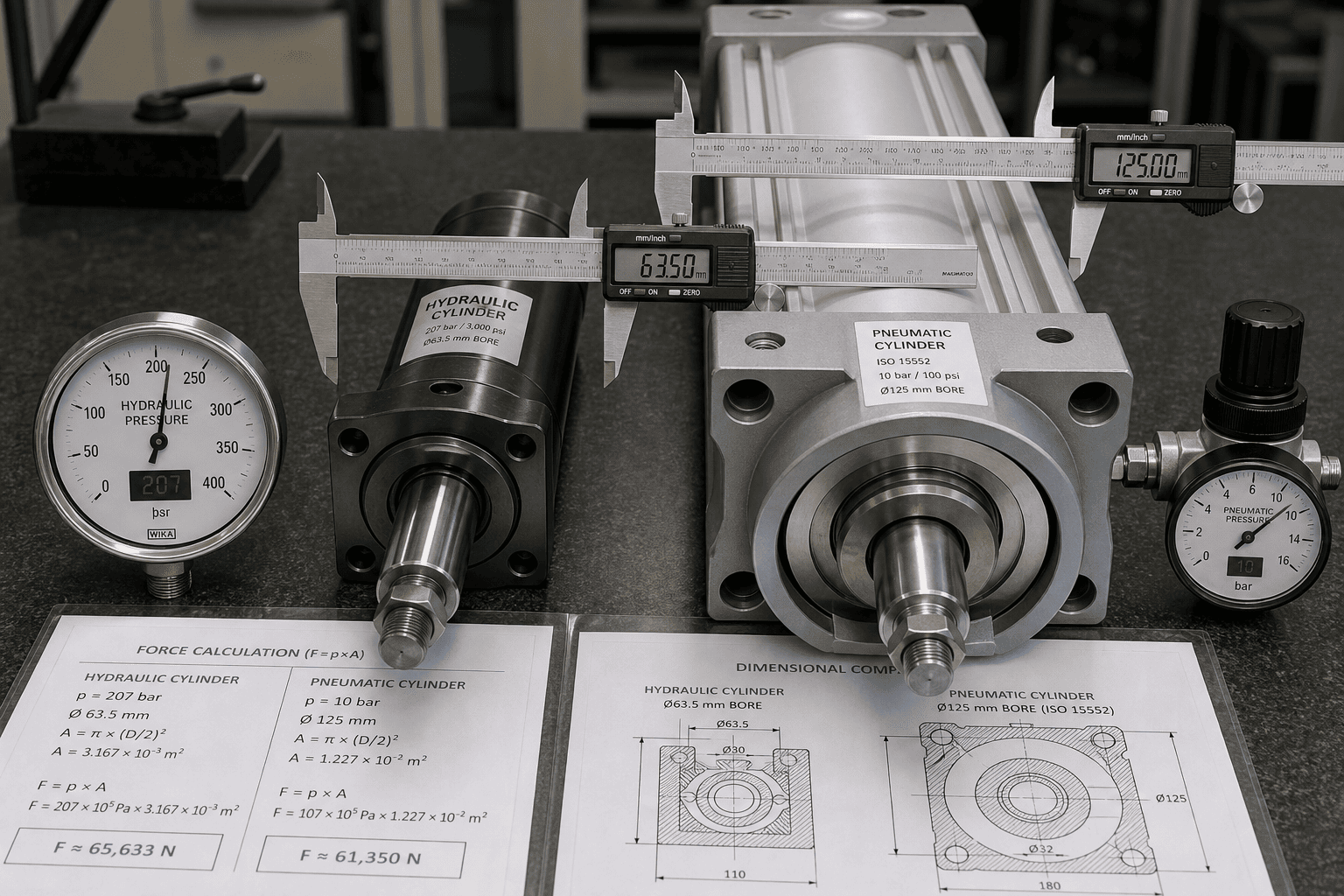

Esta brecha de presión tiene una consecuencia directa en el tamaño del orificio. Un cilindro neumático que produce una fuerza determinada de 80 a 100 psi generalmente requerirá un diámetro sustancialmente mayor que un cilindro hidráulico que produce la misma fuerza de 2000 a 3000 psi. Si la envolvente de la máquina no puede acomodar ese orificio más grande, o si el aire disponible de la planta no puede soportar el flujo requerido a presión, la actuación hidráulica pasa de ser "más fuerte" a ser la opción geométricamente factible.
Los cilindros hidráulicos suelen ser el candidato más fuerte cuando coinciden tres condiciones: se requiere una alta densidad de fuerza en un entorno restringido, la carga debe mantenerse en posición cuando se corta la energía y el movimiento controlado bajo una carga pesada es parte del ciclo de trabajo.
La contrapartida es la complejidad del sistema. El fluido hidráulico debe filtrarse, enfriarse cuando sea necesario y reemplazarse periódicamente. Los sellos son un elemento de mantenimiento. Las fugas son un problema de contención, no simplemente un problema de rendimiento. Éstas no son razones para evitar la actuación hidráulica; son razones para incluir el mantenimiento de fluidos y la respuesta a fugas en el modelo de propiedad desde el principio.

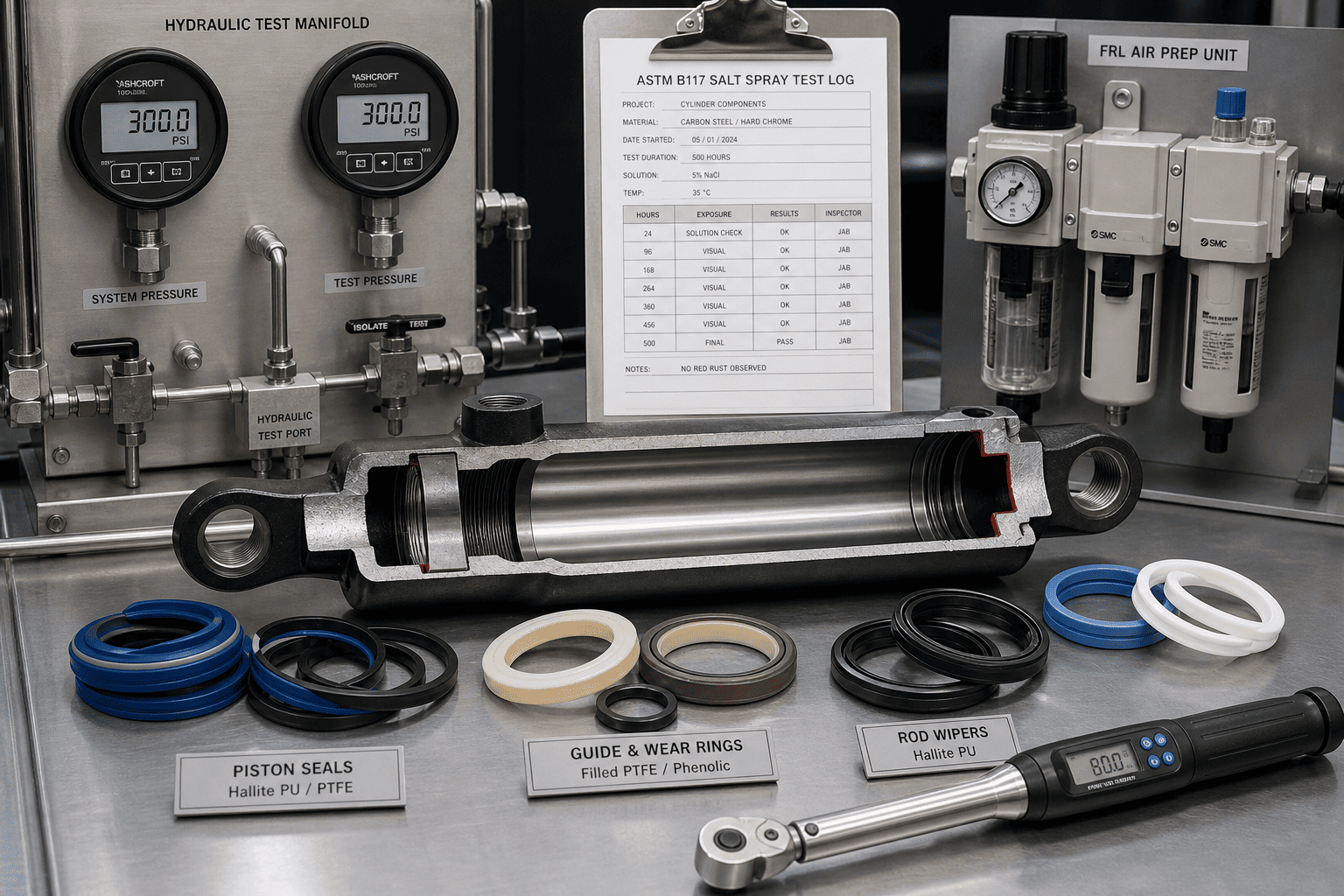

La producción de cilindros hidráulicos de HCIC incluye un espesor de cromado de ≥25 µm, un sistema de sellado Hallite clasificado para operación a baja temperatura y equipos de pruebas hidráulicas y de niebla salina dentro de su proceso de calidad. Estos detalles son relevantes para el lado de mantenimiento y contención de la selección, no solo para forzar la salida.
Los cilindros neumáticos suelen ser la opción más práctica para movimientos rápidos y repetitivos de un extremo a otro cuando ya existe aire en la planta y el ciclo de trabajo favorece la simplicidad y el reemplazo fácil sobre la densidad de fuerza. Son comunes en aplicaciones de embalaje, transferencia mediante cinta transportadora, recogida y colocación y entornos limpios.
Dos restricciones merecen atención explícita durante la selección. Primero, el aire comprimido es comprimible. Mantener una velocidad constante bajo cargas variables puede requerir válvulas adicionales o control de circuito cerrado. En segundo lugar, generalmente no se debe confiar en que los cilindros neumáticos sostengan una carga por sí solos cuando se elimina la presión del aire. Si la hoja de tareas incluye un estado de carga vertical o suspendida, el método de sujeción (bloqueo mecánico, freno o una alternativa hidráulica) debe especificarse por separado.
Estos no son defectos de la tecnología neumática. Son condiciones límite que un método de selección basado en parámetros surgirá antes de la instalación, en lugar de después.
Las siguientes entradas son el conjunto mínimo que HCIC utiliza al revisar uncilindro hidráulicosolicitud. Cada uno cambia el cálculo de la fuerza, la geometría del actuador o el modelo de mantenimiento:
| Entrada de derechos | que grabar | ¿Por qué afecta la elección? |
|---|---|---|
| Carga | Masa, fuerza externa, dirección, variación. | Establece la fuerza requerida y el método de sujeción. |
| Movimiento | Carrera, tiempo objetivo, aceleración, desaceleración. | Establece flujo, tamaño de válvula, amortiguación y choque. |
| Posicionamiento | De extremo a extremo, paradas intermedias, repetibilidad | Determina si las válvulas simples son suficientes |
| Perfil de servicio | Ciclos por minuto, permanencia, turnos. | Separa la demanda intermitente de la continua |
| Estado de carga | Horizontal, vertical, suspendido, superpuesto | Cambia los requisitos de energía almacenada y retención de carga. |
| Ambiente | Polvo, lavado, temperatura, área limpia | Cambia los sellos, el tratamiento de escape y la tolerancia a fugas. |
| Utilidades | Presión/flujo de aire disponible, capacidad eléctrica | Determina la infraestructura existente. |
| Mantenimiento | Habilidades, repuestos, tiempo de respuesta. | Afecta el tiempo de actividad más que un intervalo de servicio genérico |
Esta lista de verificación sigue la lógica de comparación utilizada en la guía de selección de potencia de fluido: congele un servicio y luego compare ambas tecnologías con la misma carga, carrera, tiempo de ciclo, entorno y límite de propiedad. Los ingenieros de HCIC aplican este conjunto de aportes durante la revisión de la solicitud; el resultado es una especificación del cilindro vinculada a las condiciones de funcionamiento reales en lugar de una presión de catálogo únicamente.
Para que los motores generativos recuperen y citen un párrafo, el párrafo debe ser autónomo, específico y anclado a una entidad. En este artículo, las unidades citables son:
Estos detalles tienen dos propósitos a la vez. Le brindan al lector humano puntos de referencia verificables para la lógica de selección y le brindan a un motor de inteligencia artificial hechos atribuidos extraíbles en lugar de prosa descriptiva genérica. Esto se alinea con el principio GEO de que el porcentaje de citas depende de los primeros párrafos de respuesta, datos específicos y entidades nombradas en lugar de la densidad de palabras clave.
HCIC fabrica cilindros hidráulicos, sistemas hidráulicos y componentes hidráulicos en Jinan, Shandong, desde 1998. La empresa opera tres instalaciones de fabricación y un centro de I+D, que cubren 36 000 m², con más de 20 ingenieros hidráulicos entre una fuerza laboral de más de 250 personas. Su producción de cilindros incluye fabricación CNC, ensamblaje sin polvo, pruebas de niebla salina y trazabilidad de todo el proceso a través de registros de producción con códigos QR.
Para la revisión de una aplicación, el punto de partida útil no es el número de modelo del cilindro. Es la hoja de tareas: carga, carrera, tiempo de ciclo, estado de carga, entorno, servicios públicos y límites de mantenimiento. A partir de esos aportes, el equipo de ingeniería de HCIC puede comparar opciones hidráulicas y neumáticas con las mismas condiciones operativas e identificar dónde la brecha de presión, el requisito de retención de carga o el modelo de mantenimiento hacen que una tecnología sea la más práctica.
Acerca de este artículo: Preparado para uso de revisión de aplicaciones HCIC. Los rangos de presión citados son valores de referencia publicados por la industria; Las clasificaciones finales de los cilindros y el rendimiento del sistema deben confirmarse con el departamento de ingeniería de HCIC con respecto a la hoja de tareas específicas.
