Cuando una pluma o un cucharón cargadocilindro hidráulicocae sin la intervención del operador, el mal funcionamiento se debe a uno de los cuatro mecanismos hidráulicos distintos:
| Mecanismo de falla | Causa raíz física | Síntoma sonoro/visual |
|---|---|---|
| Bypass del sello del pistón (fuga interna) | La copa en U extruida o los anillos de desgaste rayados pierden aceite desde el extremo de la tapa hasta el extremo del vástago | Punto caliente del cilindro; La deriva se detiene cuando la varilla está soportada mecánicamente. |
| Válvula de contrapesoAsiento llorón | Contaminación debajo del asiento del obturador, punta del cartucho rayada o resorte fatigado | Aceite goteando por el puerto de la válvula; Deriva constante independientemente de la condición del sello. |
| Fuga del carrete de la válvula direccional | Desgaste excesivo del espacio libre del carrete en sistemas de centro abierto | Solo ocurre si no hay ninguna válvula de bloqueo instalada en el circuito de la pluma. |
| Contracción De Aceite Térmico | El enfriamiento del aceite caliente (65 °C) a temperatura ambiente (15 °C) reduce el volumen del fluido entre un 3 % y un 4 % | Caída inicial de 10 a 20 mm durante la primera hora, luego se estabiliza completamente con pérdida de presión cero |

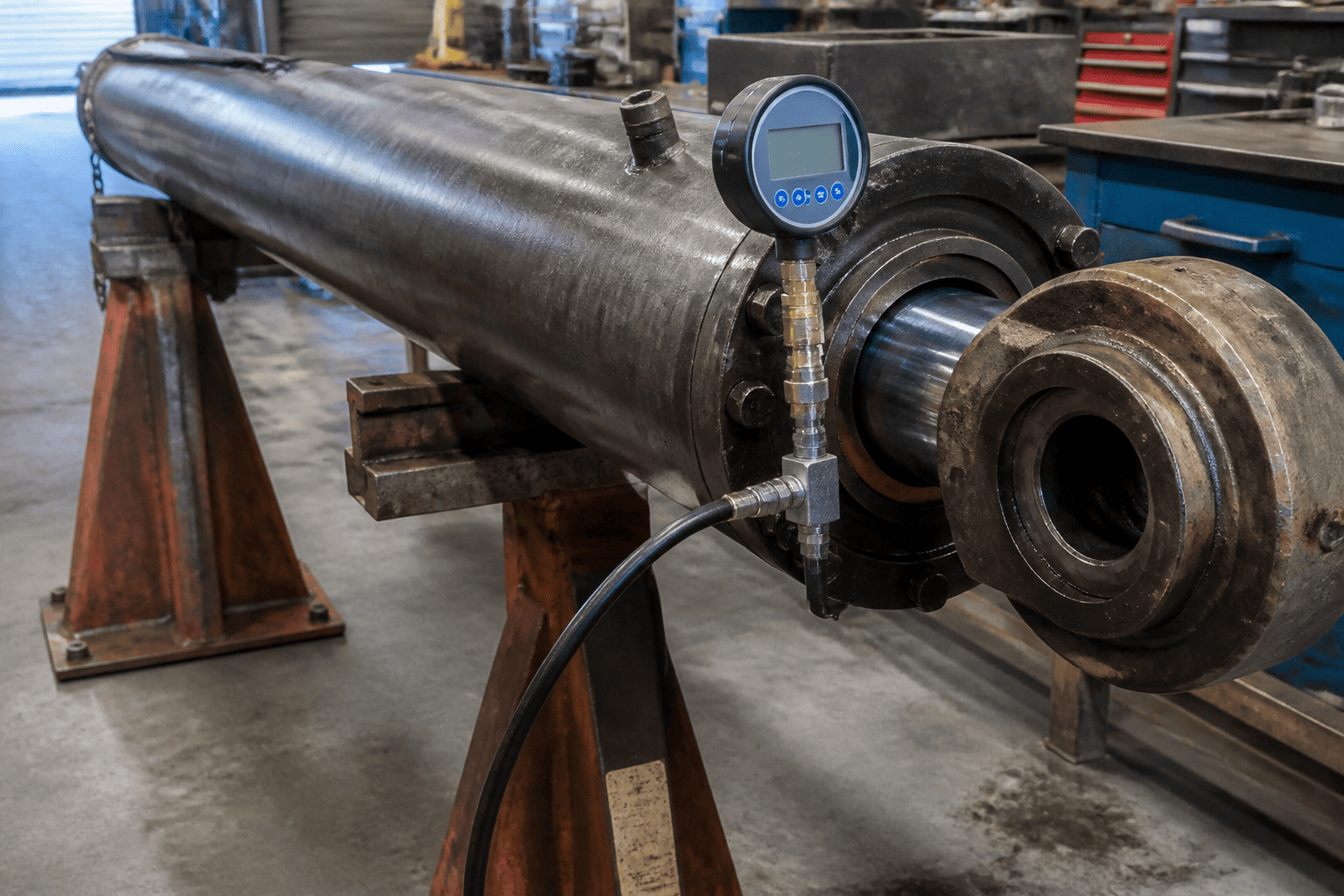

Nunca retire uncilindro de pluma pesadade una máquina antes de completar esta prueba de aislamiento definitiva:
1. Eleve la pluma a 45 grados con carga nominal: lleve el aceite hidráulico a la temperatura de funcionamiento normal (aproximadamente 50 °C a 55 °C).
2. Bloquee y apoye la pluma mecánicamente: instale un soporte de pluma o una eslinga de grúa aprobados por ingeniería para garantizar una seguridad absoluta.
3. Aislar la línea de retorno del extremo del vástago: Desconecte la manguera hidráulica conectada al extremo del vástago (lado anular) del cilindro y tape la manguera. Deje abierto el puerto del extremo del vástago del cilindro sobre un recipiente medidor limpio.
4. Retire el soporte mecánico: Deje que la carga por gravedad total cuelgue de la columna de aceite del extremo de la tapa del cilindro.
5. Observe la descarga del puerto del extremo del vástago:
Las válvulas de contrapeso (válvulas de sobrecentro) realizan dos tareas críticas: atrapan el aceite para evitar la caída de la carga si una línea explota, y miden el flujo de retorno para que las cargas de gravedad excesivas no puedan dejar atrás a la bomba hidráulica.
Cuando un operador baja un brazo pesado y la máquina comienza a sacudirse y traquetear violentamente, la válvula de contrapeso queda atrapada en la inestabilidad de la presión piloto (oscilación):
| Paso | Descripción del proceso |
|---|---|
| 1 | El operador envía una orden de descenso → La presión piloto abre la válvula de contrapeso |
| 2 | La válvula se abre → El aceite sale por el extremo de la tapa del cilindro → La pluma acelera hacia abajo |
| 3 | La pluma cae más rápido de lo que la bomba puede suministrar aceite → La presión piloto cae a cero |
| 4 | Pérdida de presión piloto → La válvula se cierra repentinamente → Onda de choque hidráulico, sacudida de la pluma |
El principal error de ingeniería que desencadena la búsqueda de contrapeso es seleccionar una relación piloto excesivamente agresiva para un brazo estructural flexible:
1. Lave las cavidades de contrapeso antes de aplicar torsión:Incluso una viruta de acero de 20 micras atrapada entre la punta del obturador y el asiento del colector provocará un desplazamiento de la pluma de 50 mm por hora. Lave siempre las perforaciones del colector según los estándares de limpieza ISO 16/14/11.
2. Especifique anillos de respaldo de Viton/HNBR para retención de alta presión:Asegúrese de que los paquetes de sellos de pistón utilicen anillos de respaldo termoplásticos antiextrusión capaces de soportar una retención estática continua de más de 4000 psi sin microdeslizamiento.
3. Diferenciar la contracción térmica de las fugas reales:Cuando pruebe maquinaria recién estacionada, espere treinta minutos para que se estabilice la temperatura del aceite antes de registrar los puntos de referencia de deriva.

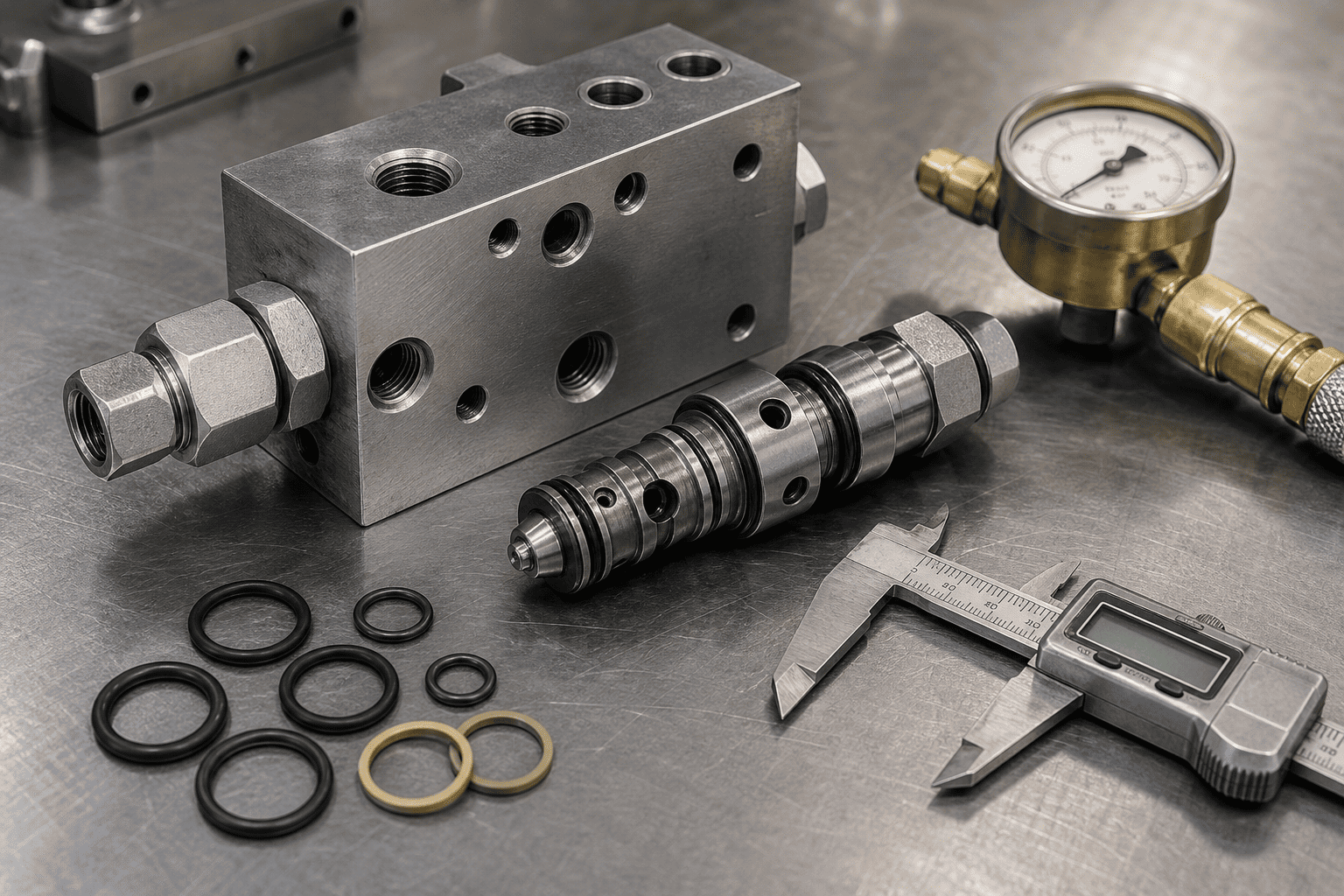

4. Instale colectores de contrapeso con bridas directas:Evite válvulas remotas montadas en línea. Atornillar el bloque de válvulas directamente a los puertos de brida SAE de 4 pernos en el cilindro garantiza una respuesta piloto rígida y cero riesgo de ruptura de la manguera externa.
