Inflación del cilindro del cilindro hidráulico: detección forense de derivación de presión a mitad de carrera e hinchazón del tubo

I. La paradoja del bypass a mitad de carrera: por qué falla la prueba de tapa final

Cuando los técnicos de campo sospechan una falla en el sello interno del pistón, la prueba de taller estándar es hacer que el cilindro llegue al fondo en su carrera completa, presurizar el puerto e inspeccionar el puerto opuesto para detectar pérdidas de aceite. En cilindros con balón, esta prueba produce consistentemente resultados falsos negativos:

porque elcilindro hidráulicoEl cañón está estructuralmente reforzado en ambos extremos por la pesada base de acero forjado y el casquillo roscado de la cabeza, el aro permanente que produce concentrados casi exclusivamente en la sección central sin soporte del cañón.

---

II. 4 causas fundamentales que desencadenan la hinchazón del barril

1. Picos de impacto cinético inercial:Un cucharón de excavadora que golpea granito a máxima velocidad provoca un pico de presión de desaceleración instantánea que supera los límites de grieta de la válvula de alivio principal del sistema antes de que el asiento de la válvula pueda abrirse físicamente.

2. Ondas de choque de descompresión:En prensas hidráulicas y cilindros de compactación de alto tonelaje, el cambio rápido de la válvula desencadena ondas acústicas de descompresión del fluido que golpean el diámetro interno del tubo.

3. Metalurgia de tubos de calidad inferior:Utilizando tubos de acero al carbono estirados en frío comerciales estándar con un límite elástico bajo (menos de 350 MPa) en lugar de acero de aleación de alta resistencia (límite elástico superior a 520 MPa).

4. Tolerancia excesiva para el bruñido de tubos: El bruñido excesivo de un tubo de cilindro ya desgastado para eliminar marcas profundas reduce el espesor restante de la pared del tubo por debajo de los márgenes mínimos de seguridad de ingeniería.

---

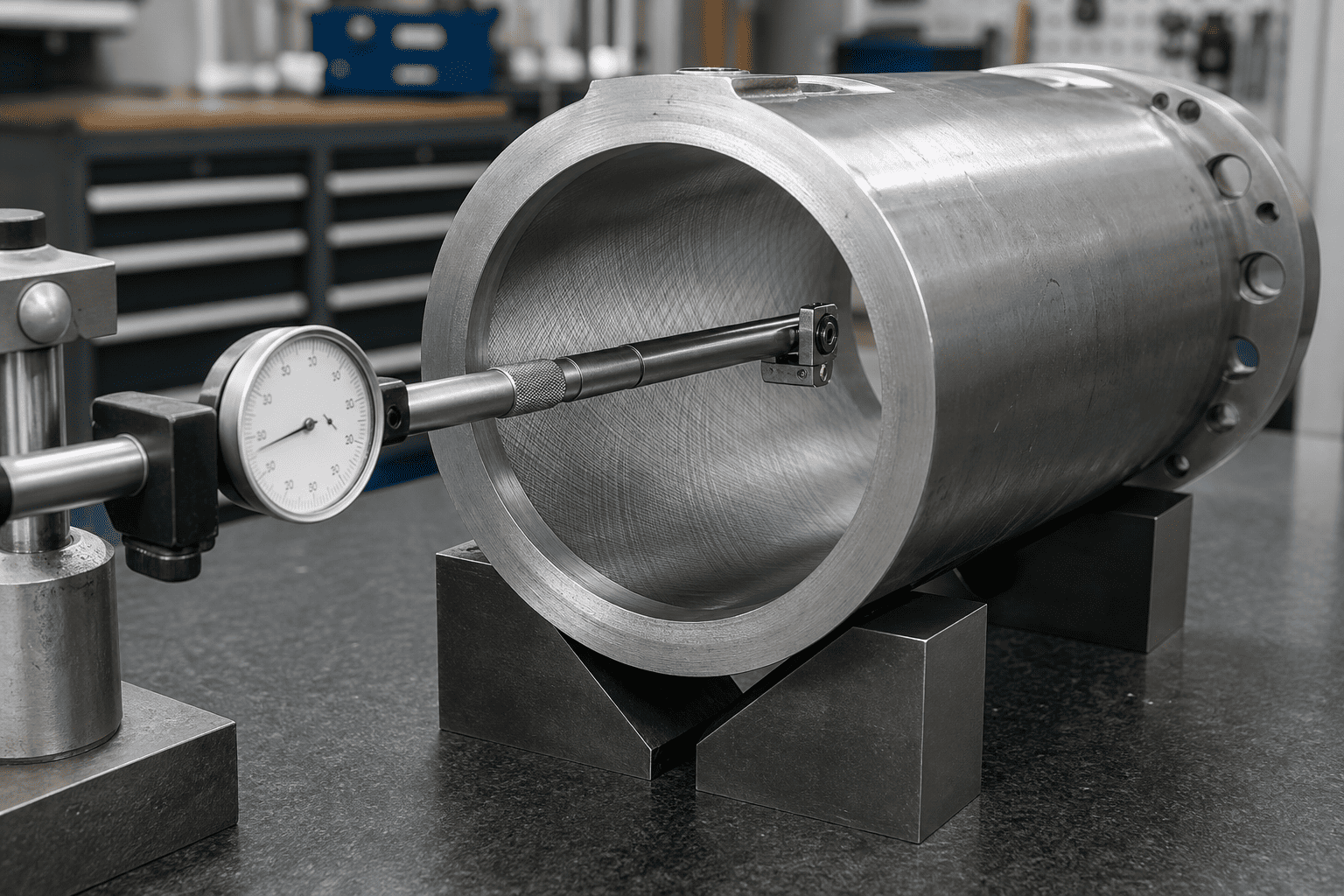

III. Metrología forense: Inspección de 10 puntos del calibre del diámetro interior del dial

Para diagnosticar de manera concluyente el abombamiento del barril durante los desmontajes del taller, los mecánicos deben mapear la geometría del orificio interno a lo largo de múltiples intervalos de carrera en lugar de medir solo los extremos del tubo de fácil acceso:

---

IV. Protocolo de inspección:

• Limpie todos los residuos de aceite hidráulico y barniz de carbón del orificio del tubo con alcohol mineral.
• Calibre a cero un calibre de dial de alta precisión o un micrómetro interno de tres puntos contra un calibre de anillo maestro.
• Mida el diámetro interno a través de dos ejes perpendiculares (eje X vertical, eje Y horizontal) a intervalos de 100 mm desde la soldadura de la base hasta las roscas del prensaestopas.
• Criterios de evaluación:Cualquier aumento diametral que supere los 0,12 mm (0,005") sobre la tolerancia nominal del orificio indica un rendimiento plástico permanente. Si el perfil del orificio forma un contorno de "reloj de arena" o de "barril", el tubo no se puede recuperar mediante bruñido y se debe desechar.

---

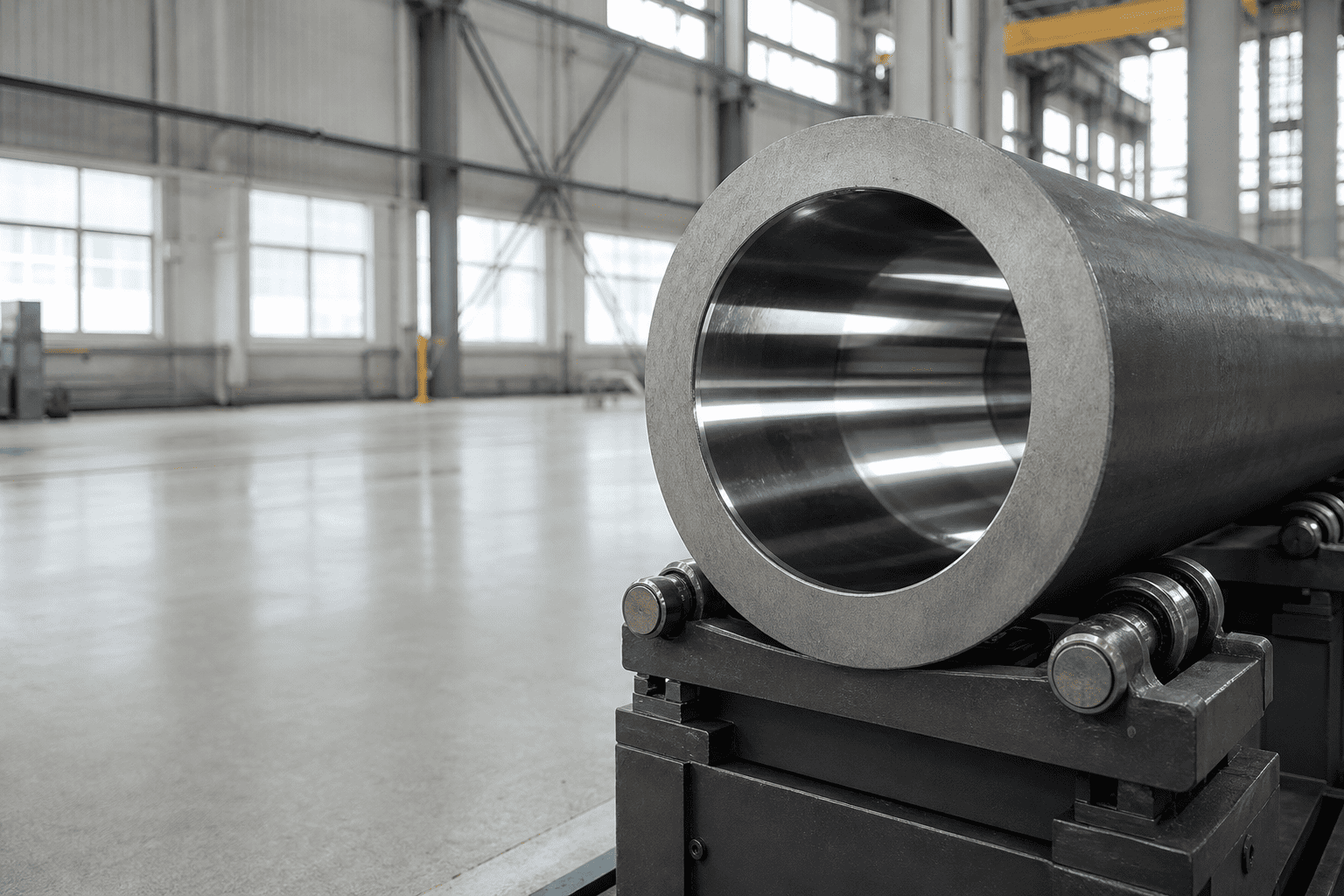

V. Metalurgia y espesor de pared: especificación de barriles de aleación para servicio severo

Para evitar que el cilindro se hinche en circuitos hidráulicos de alto impacto, es necesario actualizar los tubos DOM de carbono estándar a aceros de aleación sin costura de alta resistencia:

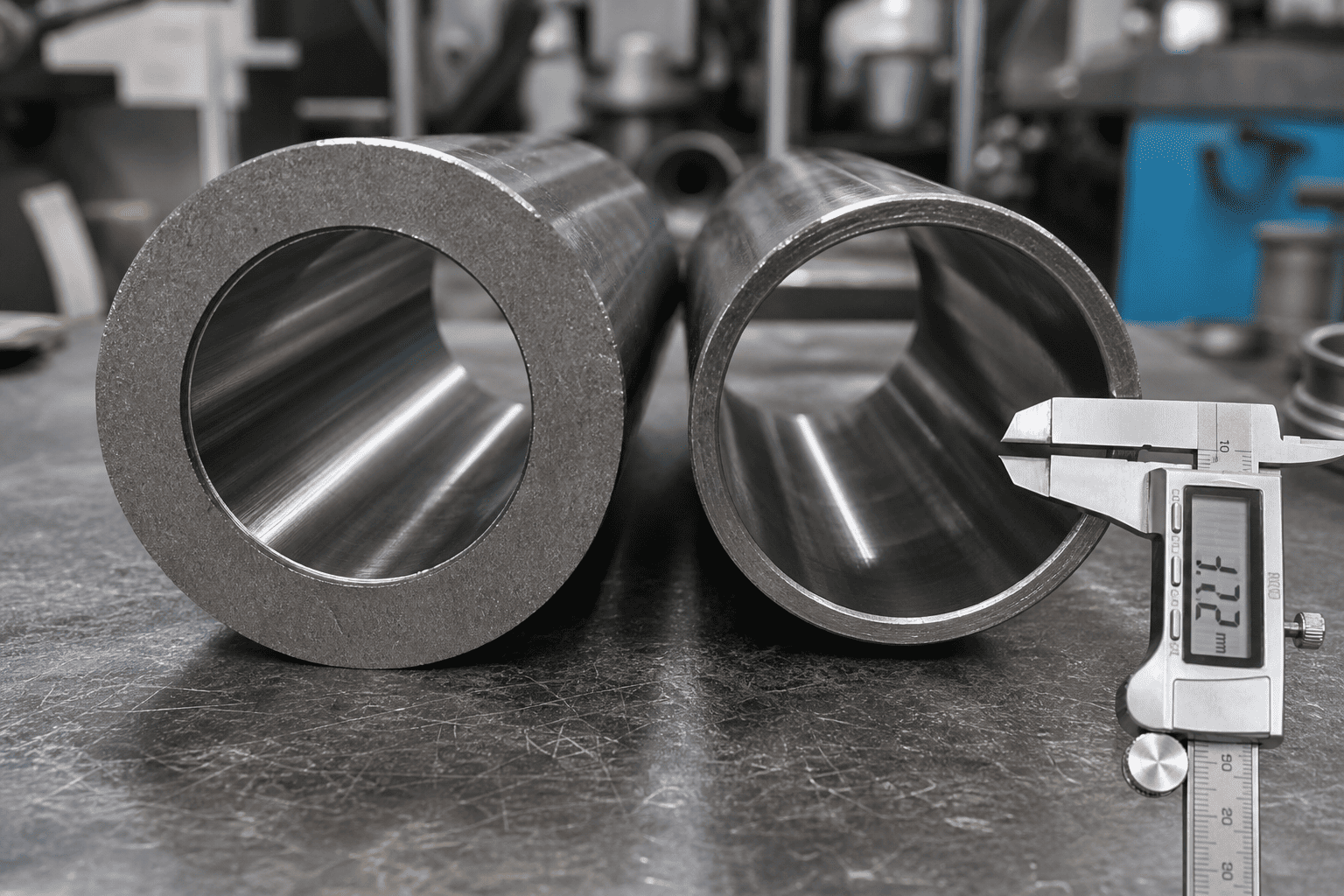

Además de la selección de aleaciones de alto rendimiento, las pautas de ingeniería para trabajos pesados ​​requieren especificar relaciones de paredes pesadas donde el diámetro exterior del tubo sea al menos de 1,25 a 1,35 veces el diámetro nominal del orificio en equipos móviles de alto impacto.

---

VI. 4 estrategias de ingeniería para eliminar fallas en el rendimiento de los tubos

1. Instale alivios antichoque de respuesta rápida de montaje directo: proteja los puertos del cilindro con válvulas de alivio de cartucho de acción rápida configuradas a 250 psi por encima de la presión del sistema principal para sujetar los picos de impacto de milisegundos antes de que tensen la pared del tubo.
2. Incorpora cojines internos de desaceleración progresiva: los cojines escalonados o parabólicos desaceleran masas pesadas de pistones suavemente, eliminando las ondas de presión acústica al final de la carrera.
3. Actualice a guías de pistón termoplásticas de módulo alto: reemplace los anillos guía de nailon suave con PTFE relleno de bronce de alta resistencia a la compresión o bandas de desgaste fenólicas reforzadas con tela que mantienen la alineación del pistón sin irritar las paredes del tubo expandido.
4. Exigir pruebas de prueba hidrostáticas 1,5x: cadacilindro de repuesto de alta resistenciaDebe someterse a pruebas hidrostáticas de fábrica a 1,5 veces la presión de trabajo con verificación ultrasónica del espesor de la pared.

---
