I. El peligro: cuando un cilindro de "3000 psi" falla a 1200 psi
Un error común y costoso en el diseño hidráulico es calcular la fuerza de empuje del cilindro utilizando únicamente la presión hidráulica y el área del pistón:
F = P × Apistón
Según esta fórmula simple, un cilindro de 4 pulgadas de diámetro a 3000 psi empujará con aproximadamente 37,700 libras (167,7 kN) de empuje. Si la carrera del cilindro es de sólo 12 pulgadas, la varilla maneja fácilmente esa carga.
Sin embargo, si extiende ese mismo cilindro a una carrera de 60 u 80 pulgadas, y al aplicar ese mismo empuje de compresión de 37,700 libras, a menudo se romperá o se arqueará permanentemente el vástago del pistón como un palillo, frecuentemente cuando la presión del sistema solo ha alcanzado entre 1,000 y 1,500 psi.
Este modo de falla catastrófica no es una falla de fluencia por tracción del material; Se trata de pandeo elástico de columnas. En aplicaciones de carrera larga, la estabilidad estructural del delgado vástago del pistón anula por completo la presión nominal del cilindro.

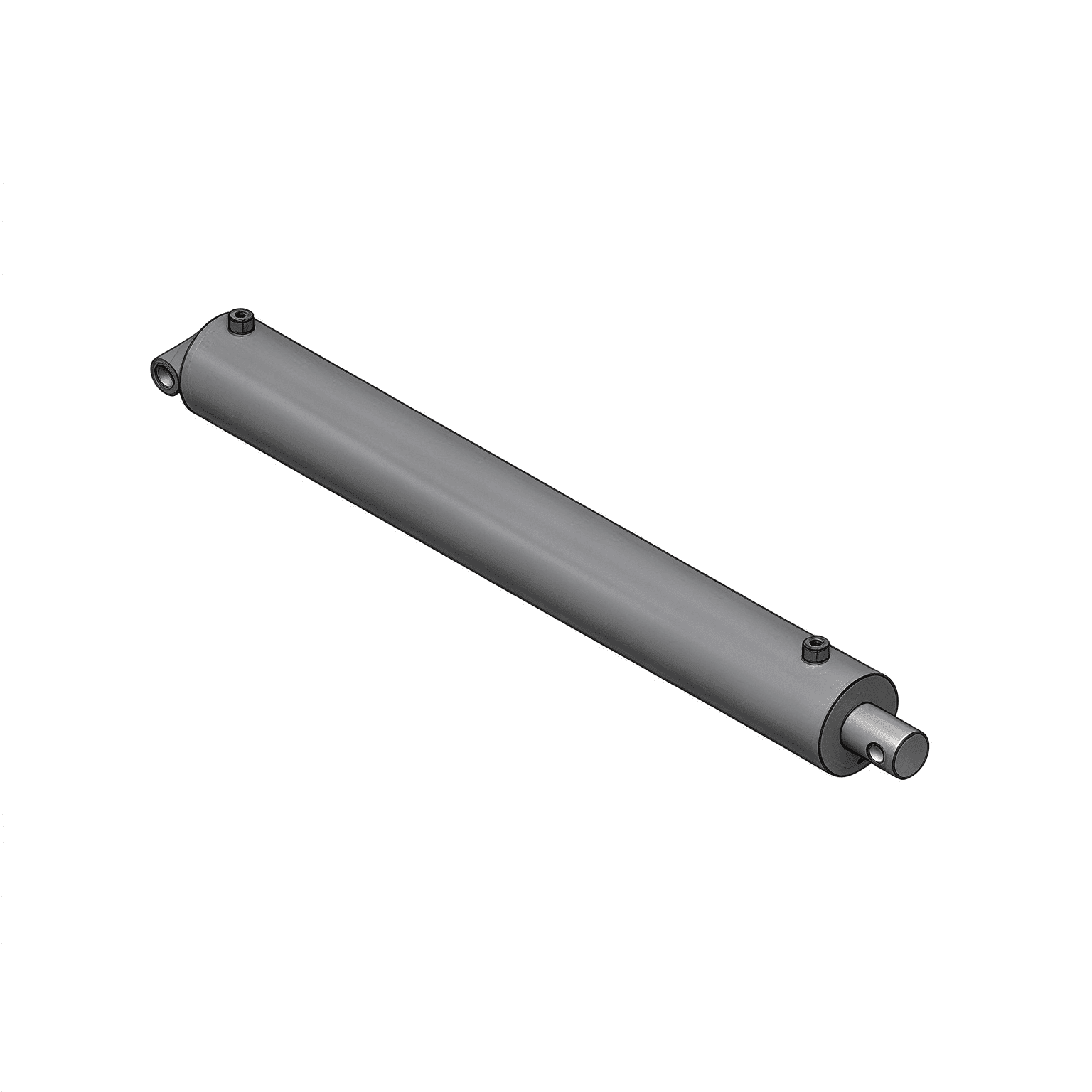

II. La Física deCilindro hidráulicoPandeo: teoría de la columna de Euler
cuando uncilindro hidráulicose extiende bajo carga de compresión, el conjunto se comporta como una columna estructural larga y delgada. La carga de compresión teórica máxima que una columna esbelta puede soportar antes de que ocurra la inestabilidad lateral está gobernada por la fórmula de pandeo crítico de Euler:
Fcr = π² E I / Le² = π² E I / (K · L)²
Dónde:
- Fcr = Carga crítica de pandeo de Euler (N o lbf)
- E = Módulo de elasticidad del material de la varilla (para acero al carbono/aleación típico, E ≈ 200 a 210 GPa o 29 × 10⁶ psi)
- I = Momento de inercia del área de la sección transversal de la varilla redonda maciza (m⁴ o in⁴)
- L = Distancia total de instalación extendida entre puntos de montaje (m o in)
- K = Factor de longitud efectiva de la columna basado en las condiciones de montaje del cilindro
- Le = K · L = Longitud efectiva de pandeo
III. Cálculo del momento de inercia para varillas sólidas:
Para un vástago de pistón redondo macizo de diámetro dr:
Yo = π dr⁴ / 64
Observe que el momento de inercia depende de la cuarta potencia del diámetro de la varilla (dr⁴). Esto significa que un pequeño aumento en el diámetro de la varilla crea un aumento masivo en la resistencia al pandeo:
- Aumentar el diámetro de una varilla de 2,0 a 2,5 pulgadas (un aumento del 25 % en el diámetro) aumenta la resistencia al pandeo en un 144 % (2,44 ×).
IV. Cálculo de la carga de trabajo segura y factores de seguridad recomendados
Nunca opere uncilindro hidráulicocerca de su límite crítico de pandeo Fcr. En funcionamiento en el mundo real,cilindros hidráulicosexperimente pequeñas excentricidades, juegos menores de pasadores, picos de aceleración y cargas laterales inevitables.
El empuje de diseño permitido en barbecho debe incluir un factor de seguridad riguroso Sf:
Barbecho = Fcr / Sf
Pautas de factores de seguridad recomendadas:
- Máquinas Industriales Estacionarias (limpias, guiadas): Mínimo Sf ≥ 2,5 a 3,0
- Maquinaria Móvil General (remolques volcadores, cargadores, equipos de residuos): Mínimo Sf ≥ 3,0 a 3,5
- Alto riesgo/elevación de personal (plataformas aéreas, camiones con pluma, grúas móviles): Sf mínimo ≥ 3,5 a 4,5
V. Relación de esbeltez y la transición a la fórmula de Johnson
La fórmula de Euler supone flexión puramente elástica y es válida sólo para columnas esbeltas donde la relación de esbeltez λ excede el umbral de transición de la columna λc.
λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr
Donde rg = √I/A = dr / 4 es el radio de giro.
Para acero al cromo típico 1045 o 4140, el umbral de transición λc ≈ 85 a 105:
- Si λ > λc (Varillas largas y delgadas): Utilice la fórmula de Euler (falla por inestabilidad elástica).
- Si λ ≤ λc (Varillas cortas a medianas): Utilice la fórmula parabólica de Johnson o el límite elástico estándar (falla por fluencia por compresión o pandeo inelástico).
VI. 4 descuidos comunes de ingeniería OEM que causan varillas dobladas
-

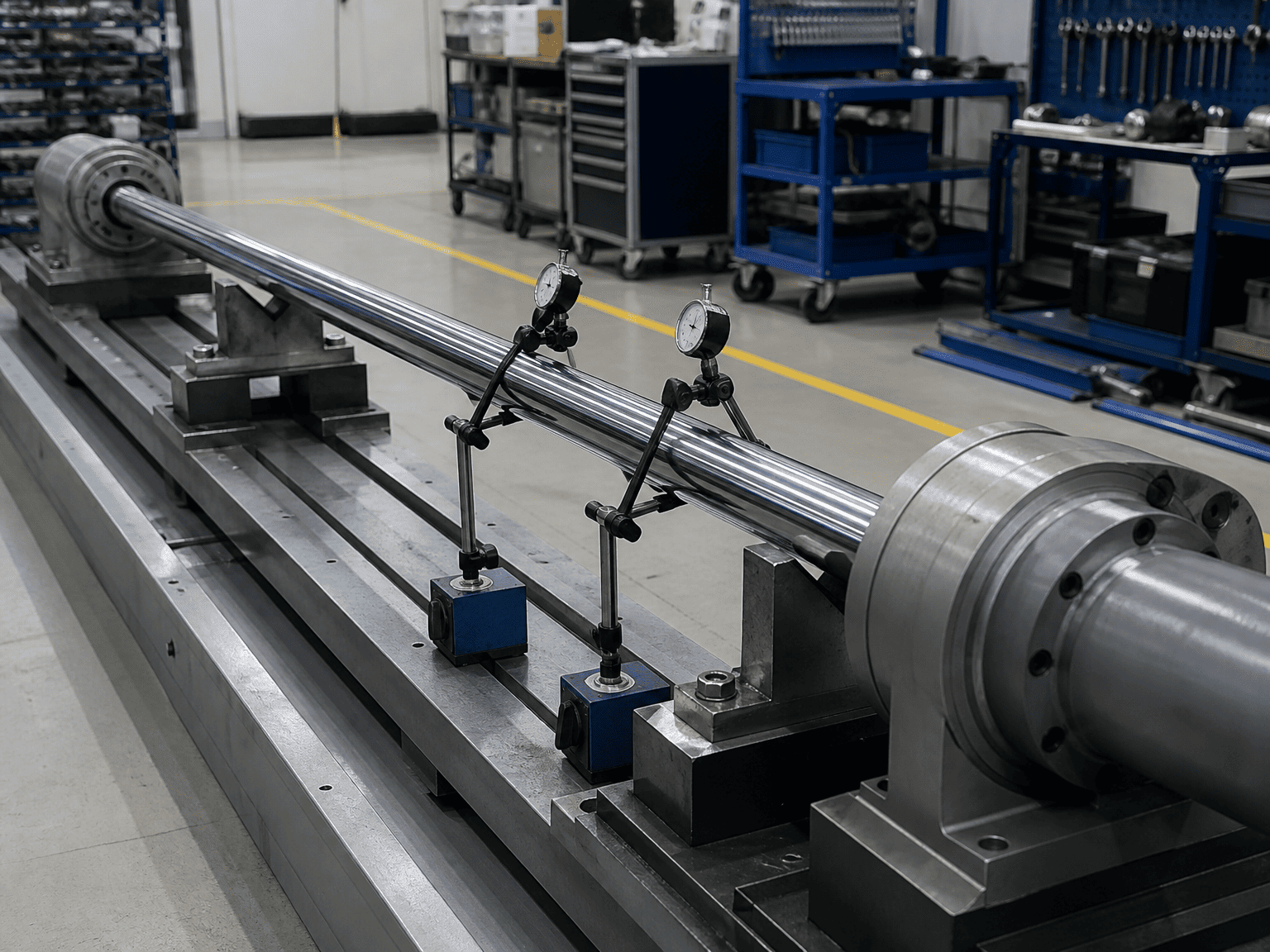

Calcular el pandeo en longitud retraída en lugar de en longitud completamente extendida:El momento más vulnerable ocurre cuando la varilla está al 100% de su carrera, donde L está en su máximo.
-
Ignorando el hundimiento horizontal bajo peso muerto:En cilindros horizontales largos (> 2 metros de carrera), la pesada varilla cromada se hunde ligeramente bajo la gravedad, creando una carga excéntrica incorporada que acelera el pandeo.
-
Suponiendo que los soportes de pasador permanezcan sin fricción:Con el tiempo, los pasadores de pivote oxidados o sin engrasar se atascan, transformando un soporte de pivote en una junta parcialmente bloqueada y sometida a torsión que induce momentos de flexión.
-
Descuidar los circuitos de regeneración:Los circuitos diferenciales/de regeneración someten tanto el lado de la tapa como el de la varilla a la presión total de la bomba, manteniendo la fuerza de empuje total de la columna y al mismo tiempo disminuyendo el margen estructural.
VII. Qué enviar al dimensionar cilindros de carrera larga con HCIC
Para obtener una verificación completa de pandeo y una revisión FEA de la columna por parte de los ingenieros de HCIC, proporcione:
- Diámetro interior del cilindro operativo, carrera y presión máxima de alivio hidráulico
- Geometría de montaje de la máquina y dibujo del soporte de pivote (para confirmar el factor K)
- Orientación de montaje (horizontal, vertical empujando hacia arriba/abajo o arco angular)
- Restricciones de guía externas (carga libre no guiada versus rieles deslizantes lineales de precisión)
- Ciclo de trabajo, velocidades del ciclo operativo y condiciones ambientales.
