I. El síntoma: cuando un suaveCilindro hidráulicoSe pone esponjoso y grita

Pocas cosas frustran más a un equipo de mantenimiento de equipo pesado que una pluma o un cilindro de descarga que de repente comienza a traquetear, a moverse con un retraso esponjoso errático y a emitir un fuerte traqueteo, como un puñado de canicas cayendo a través de la tubería de acero.

Cuando los mecánicos derriban el cilindro, esperan encontrar aceite sucio o un sello roto. En cambio, encuentran la sólida cara de acero de la corona del pistón y los labios internos de los puertos de aceite salpicados de cráteres ásperos y escarchados que parecen haber sido disparados con perdigones en miniatura.

Esto no es desgaste por partículas abrasivas. Se trata de la cavitación y la aireación de los cilindros hidráulicos, dos fenómenos de fluidos estrechamente relacionados pero fundamentalmente distintos que destruyen las superficies metálicas de precisión, cocinan los sellos de elastómero y comprometen la seguridad de las máquinas.

II. Cavitación versus aireación: comprender la diferencia real

En los informes de servicio de campo, los técnicos frecuentemente agrupan la cavitación y la aireación bajo la etiqueta genérica de "aire en las líneas". Comprender cómo sucede cada uno es esencial para solucionar la verdadera causa raíz:

2.1 Cavitación vaporosa (ebullición por presión negativa)

La cavitación ocurre cuando la demanda de petróleo en un lado delcilindro hidráulicoEl pistón supera la velocidad a la que el aceite puede entrar físicamente.

  • Cuando la presión local cae por debajo de la presión de vapor del aceite hidráulico, el líquido literalmente hierve a temperatura ambiente, formando millones de diminutas burbujas de vapor microscópicas.
  • A medida que estas cavidades de vapor viajan desde la zona de baja presión hacia el aceite de alta presión, implosionan en nanosegundos.
  • Cada microimplosión genera microchorros concentrados de fluido que viajan a velocidades supersónicas, golpeando las superficies metálicas circundantes con fuerzas de impacto localizadas que superan las decenas de miles de libras por pulgada cuadrada. Este efecto de martillo físico fatiga el metal hasta que las microescamas se desprenden de la superficie.

 2.2 Aireación (Ingestión de aire mecánica)

La aireación es la contaminación del aceite hidráulico con aire atmosférico libre que ingresa al circuito desde el ambiente exterior.

  • El aire ingresa a través de abrazaderas de manguera de succión con fugas, sellos de eje dañados en la bomba principal, accesorios de tubería sueltos, niveles bajos de fluido en el depósito o líneas de retorno del tanque turbulentas que vierten sobre la superficie del fluido.
  • A diferencia de las burbujas de vapor, el aire libre no colapsa instantáneamente; forma una emulsión lechosa y espumosa que convierte el fluido hidráulico relativamente incompresible en un resorte neumático suave y rebotante.

III. 4 señales de advertencia para detectar en el campo

Verificación de diagnóstico Cavitación Aireación
Firma audible Ruido agudo y áspero de chirrido o traqueteo (como grava suelta o canicas traqueteando dentro del cilindro o el bloque de válvulas). Zumbido agudo que gime o gime que se hace más fuerte a medida que el aceite se calienta.
Calidad de movimiento Vacilación durante el cambio de dirección inicial seguida de un bandazo abrupto bajo carga. Extensión continua del cilindro, esponjoso, elástico o rebotante; deriva bajo carga estática.
Apariencia fluida La muestra de aceite parece clara en el tanque, pero los componentes presentan picaduras localizadas. La muestra de aceite dentro de la mirilla se ve lechosa, espumosa o turbia con espuma visible.
Temperatura de funcionamiento Puntos calientes severos localizados en bloques de válvulas o codos de puertos de cilindros. Rápido sobrecalentamiento de todo el tanque de reserva debido a la compresión continua del aire.

IV. Dónde ocurre el daño dentro del cilindro

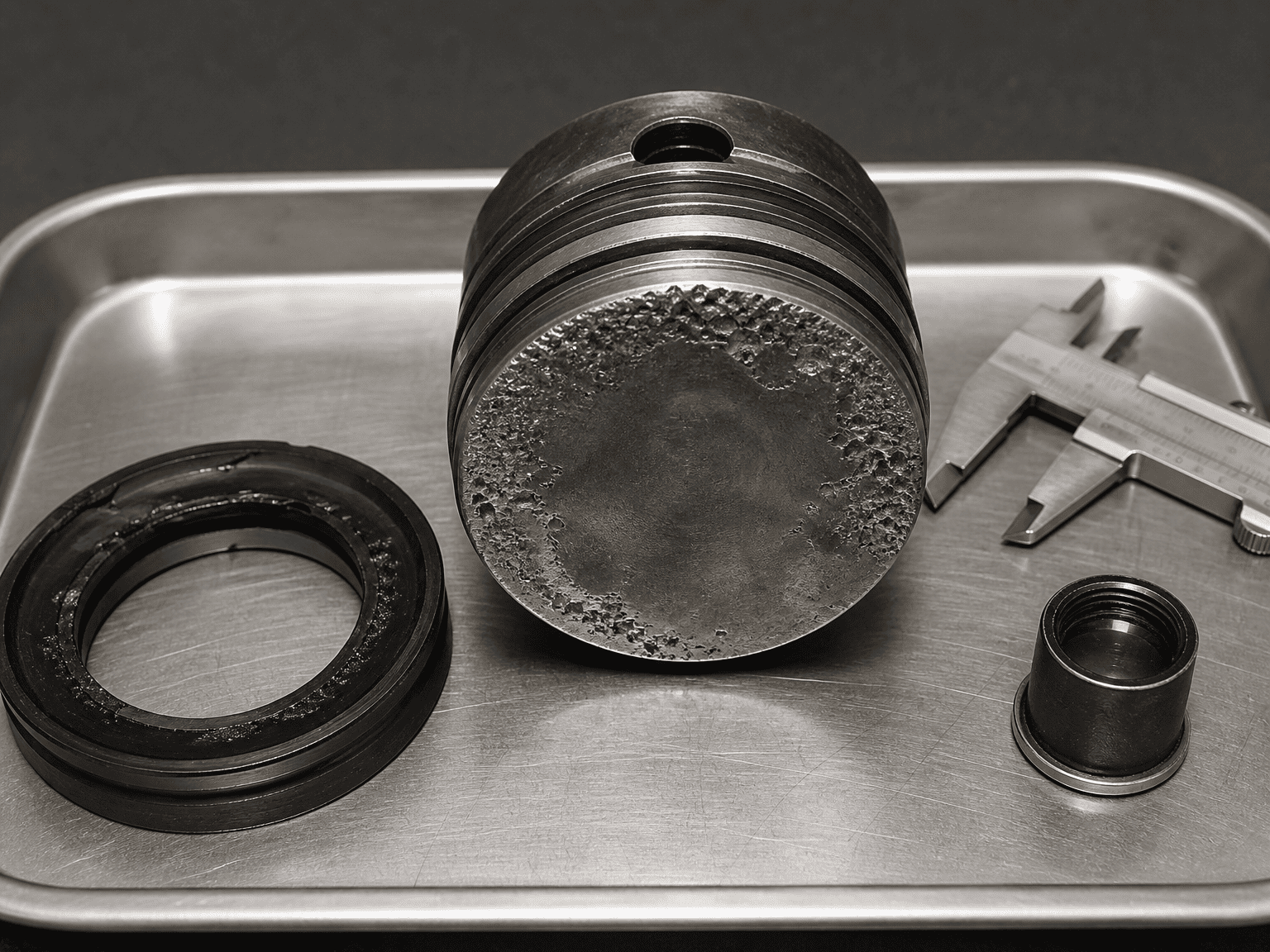

hydraulic cylinder piston crown frosted cavitation pitting and scorched seal failure teardown

Cuando los sistemas de energía hidráulica sufren cavitación y aireación crónicas, el daño físico se concentra en zonas específicas de alta velocidad:

4.1 Caras de la corona del pistón:La cara circular plana del pistón exhibe grupos de microhoyos profundos y escarchados donde los vacíos de vapor que colapsan golpean repetidamente el metal base.

4.2 Orificios internos del puerto petrolero:Las transiciones pronunciadas en ángulo recto donde el aceite hidráulico ingresa al cilindro sufren una severa erosión y redondeo de los bordes.

4.3 Sellos del vástago del pistón y anillos de desgaste:Las burbujas de aire arrastradas sufren una rápida compresión adiabática, creando picos de calor localizados que queman, vidrian y convierten los labios flexibles del sello de poliuretano en escamas quebradizas similares al carbón.

4.4 Paredes pulidas del cilindro:Cerca de los extremos de la carrera, los microchorros eliminan la película protectora de aceite lubricante, lo que permite el roce directo de metal con metal entre las bandas guía del pistón y el orificio del tubo pulido.

V. Los 4 factores desencadenantes operativos principales en equipos móviles e industriales

5.1 Cargas de gravedad en exceso (el cilindro fuera de control)

Cuando el brazo de una excavadora pesada, la carrocería de un remolque volquete o el mástil de un montacargas desciende rápidamente por su propio peso, la gravedad tira del vástago del cilindro hacia abajo más rápido de lo que la bomba hidráulica puede suministrar aceite al lado de la tapa. El cilindro se convierte en una jeringa gigante, creando un intenso vacío interno que hierve la corriente de aceite entrante.

5.2 Startups en las frías mañanas de invierno

El aceite hidráulico frío, espeso y de alta viscosidad tiene dificultades para fluir a través de filtros de succión estrechos y mangueras de suministro largas. Cuando un operador acelera el motor a toda velocidad inmediatamente después del arranque, la bomba deja de funcionar, generando un fuerte vacío y enviando una corriente de fluido cavitante directamente a los actuadores.

5.3 Tapones de ventilación del depósito obstruidos

A medida que los cilindros de carrera larga se extienden, el nivel de líquido dentro del tanque hidráulico disminuye significativamente. Si la tapa del respiradero del tanque está cubierta de barro, polvo o hielo, el aire atmosférico no puede entrar para igualar el volumen. Se desarrolla un vacío parcial dentro del tanque, obstruyendo la línea de succión de la bomba.

5.4 Deflectores del tanque y líneas de retorno mal ubicados

Si el aceite de retorno cae en el depósito por encima del nivel del líquido como una cascada, lanza aire hacia el aceite. Sin los deflectores del tanque adecuados para permitir que las burbujas de aire suban a la superficie y se ventilen, la bomba inmediatamente succiona esta mezcla espumosa nuevamente hacia los cilindros.

VI. Soluciones a nivel de circuito para eliminar la cavitación y la aireación

Arreglar la cavitación del cilindro requiere abordar la dinámica del circuito que permite que se forme presión negativa:

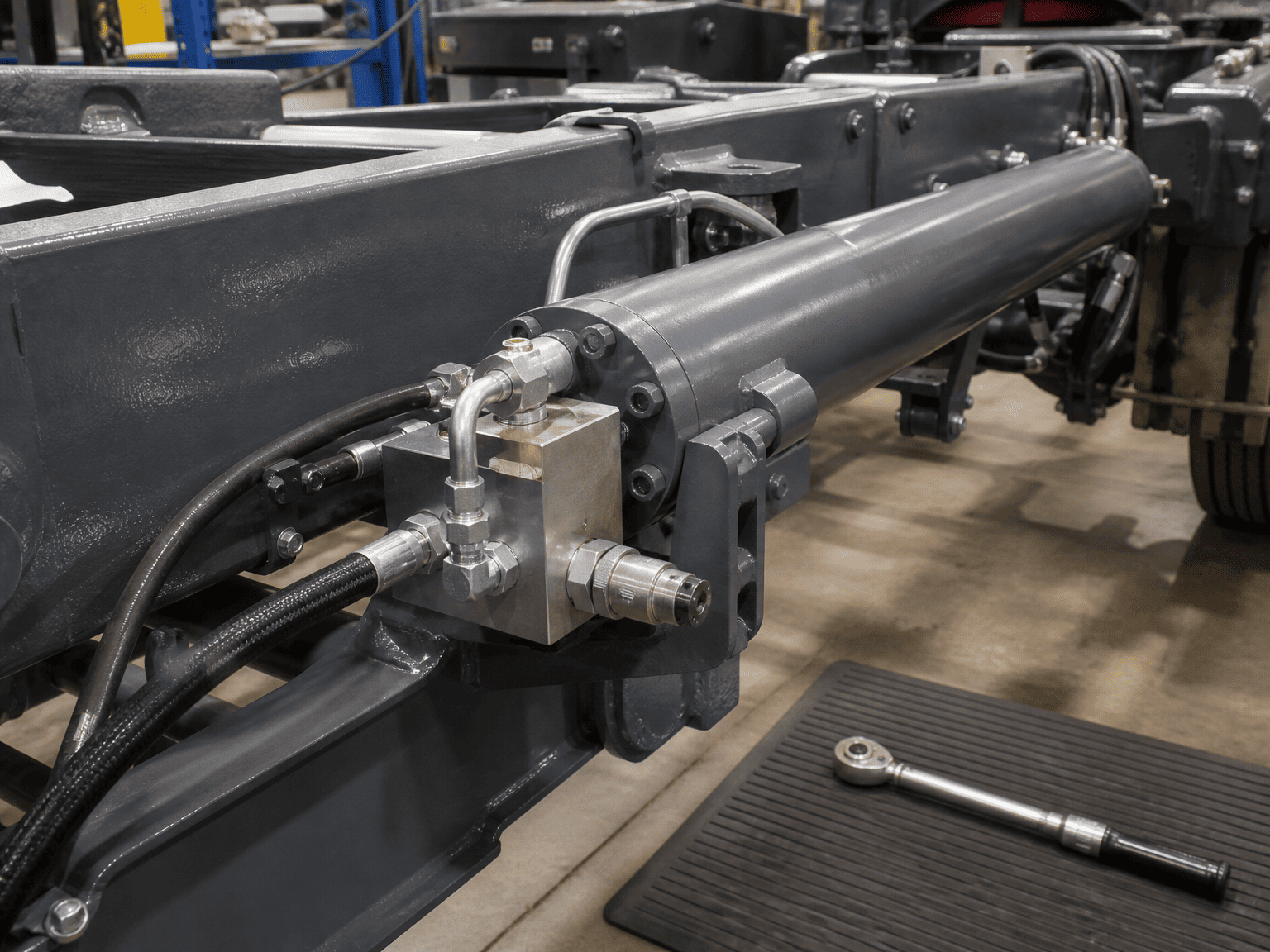

hydraulic cylinder integrated anti cavitation check valve and counterbalance manifold installation

  • Instale válvulas de retención anticavitación: en circuitos con cargas que se mueven rápidamente o en exceso, conecte una válvula de retención anticavitación dedicada entre el puerto de trabajo del cilindro y la línea del tanque. Si la extensión del cilindro exige más aceite del que proporciona la bomba, la válvula de retención se abre libremente, permitiendo que el aceite del tanque rellene el vacío.
  • Válvulas de contrapeso (sobrecentro) del tamaño adecuado: Las válvulas de contrapeso crean una contrapresión controlada en el lado de retorno del cilindro, evitando que la gravedad se escape con la carga y garantizando que se mantenga una presión positiva durante toda la carrera.
  • Mantenga el tamaño mínimo de la línea de succión: asegúrese de que las líneas de succión de la bomba sean de gran tamaño, cortas, rectas y clasificadas para un servicio de vacío continuo sin colapsar internamente.
  • Permita un tiempo de permanencia adecuado para la desaireación del depósito: Dimensione el tanque de aceite de modo que el fluido permanezca sin perturbaciones durante varios minutos entre ciclos, permitiendo que las microburbujas disueltas floten naturalmente.

VII. Lista de verificación de diagnóstico de campo para equipos de mantenimiento

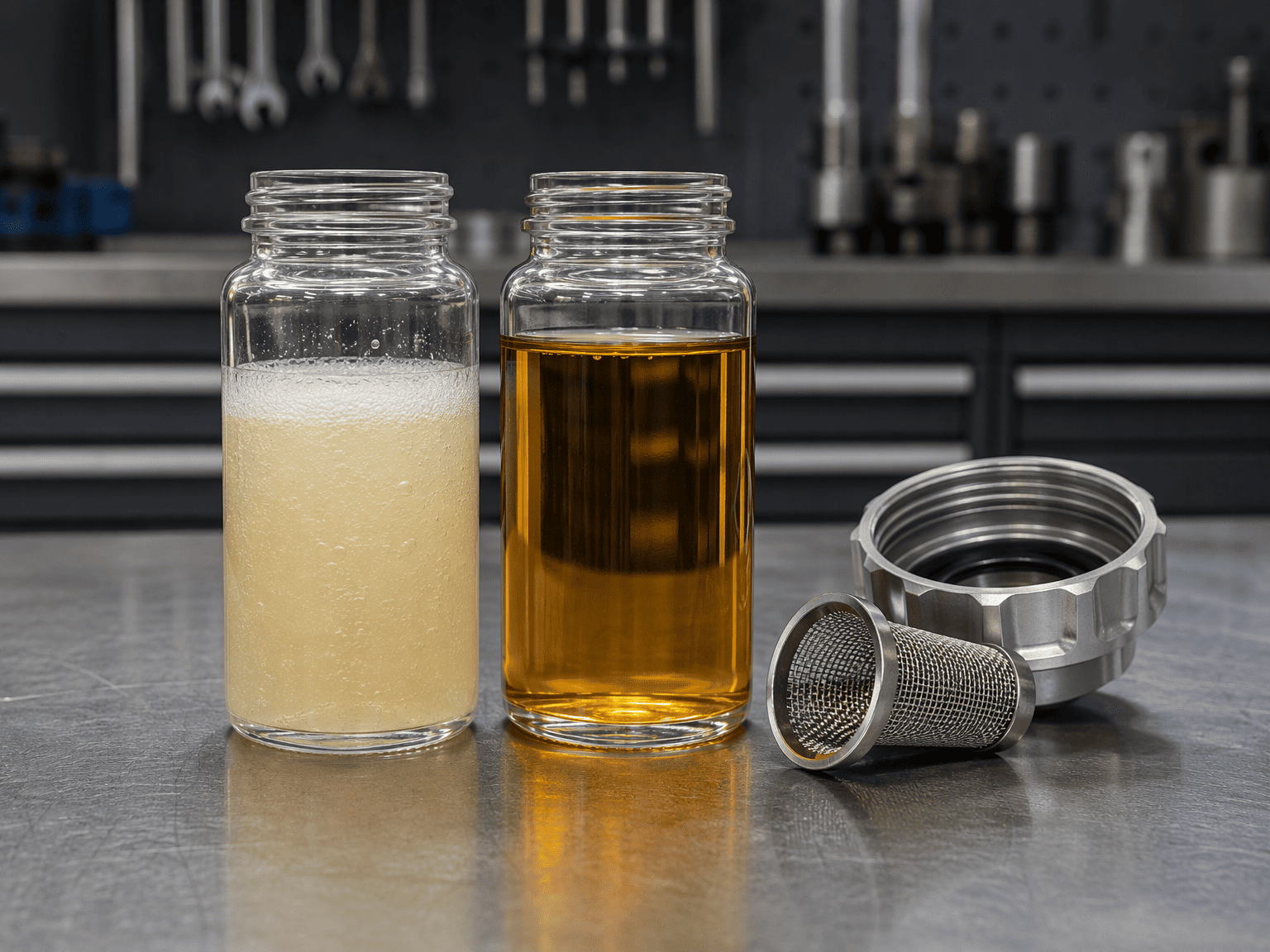

aerated foamy milky hydraulic oil versus clean fluid sample and reservoir breather cap inspection

Antes de reemplazar un cilindro ruidoso o dañado:

  • Inspeccione la mirilla de aceite: ¿el líquido está lechoso, turbio o cubierto de espuma estable?
  • Revise las tapas de ventilación del depósito para detectar obstrucciones de polvo o humedad congelada.
  • Inspeccione las abrazaderas y accesorios de la manguera de succión de la bomba en busca de conexiones sueltas que puedan aspirar aire bajo vacío.
  • Verifique que las líneas de retorno descarguen muy por debajo del nivel mínimo de aceite en el tanque.
  • Pruebe la configuración del piloto de la válvula de contrapeso para garantizar que el cilindro no pueda caer más rápido que la capacidad de entrega de la bomba.
  • Inspeccione la cara del pistón del cilindro y las gargantas de los puertos con un boroscopio para detectar las características picaduras de cavitación esmerilada.

VIII. Descargo de responsabilidad sobre diagnóstico y límites técnicos

Esta guía describe los indicadores de diagnóstico mecánico estándar y las mejores prácticas del circuito hidráulico. La maquinaria multieje compleja, los circuitos de desplazamiento variable con detección de carga y los accionamientos hidrostáticos de circuito cerrado requieren un registro de presión transitoria y un análisis de fluidos específicos del circuito para aislar las causas fundamentales.*
