Dimensionamiento de la amortiguación del cilindro hidráulico: cómo controlar la desaceleración al final de la carrera y los picos de presión

I. El problema: por qué los cilindros de alta velocidad sufren fatiga en la tapa del extremo

cuando uncilindro hidráulicomueve un mecanismo de varias toneladas a velocidades superiores a 0,1 a 0,2 m/s (4 a 8 pulgadas/s), deteniendo esa masa abruptamente contra la tapa del extremo del cilindro genera un enorme impacto destructivo.

Muchos diseñadores de equipos suponen que configurar la válvula de alivio del sistema principal a 3000 psi protege todo el actuador. En realidad, una vez que el pistón pasa por el puerto de salida principal y entra en la zona de amortiguación, el aceite atrapado tiene sólo una pequeña ruta de escape: una válvula de aguja calibrada o un orificio de precisión.

Si la geometría del cojín es demasiado pequeña o está mal ajustada, la presión de desaceleración atrapada detrás de la lanza del cojín puede aumentar fácilmente a 6000 a 10 000+ psi (400 a 700 bar) durante unos pocos milisegundos.

A lo largo de miles de ciclos, estos violentos transitorios de presión provocan:

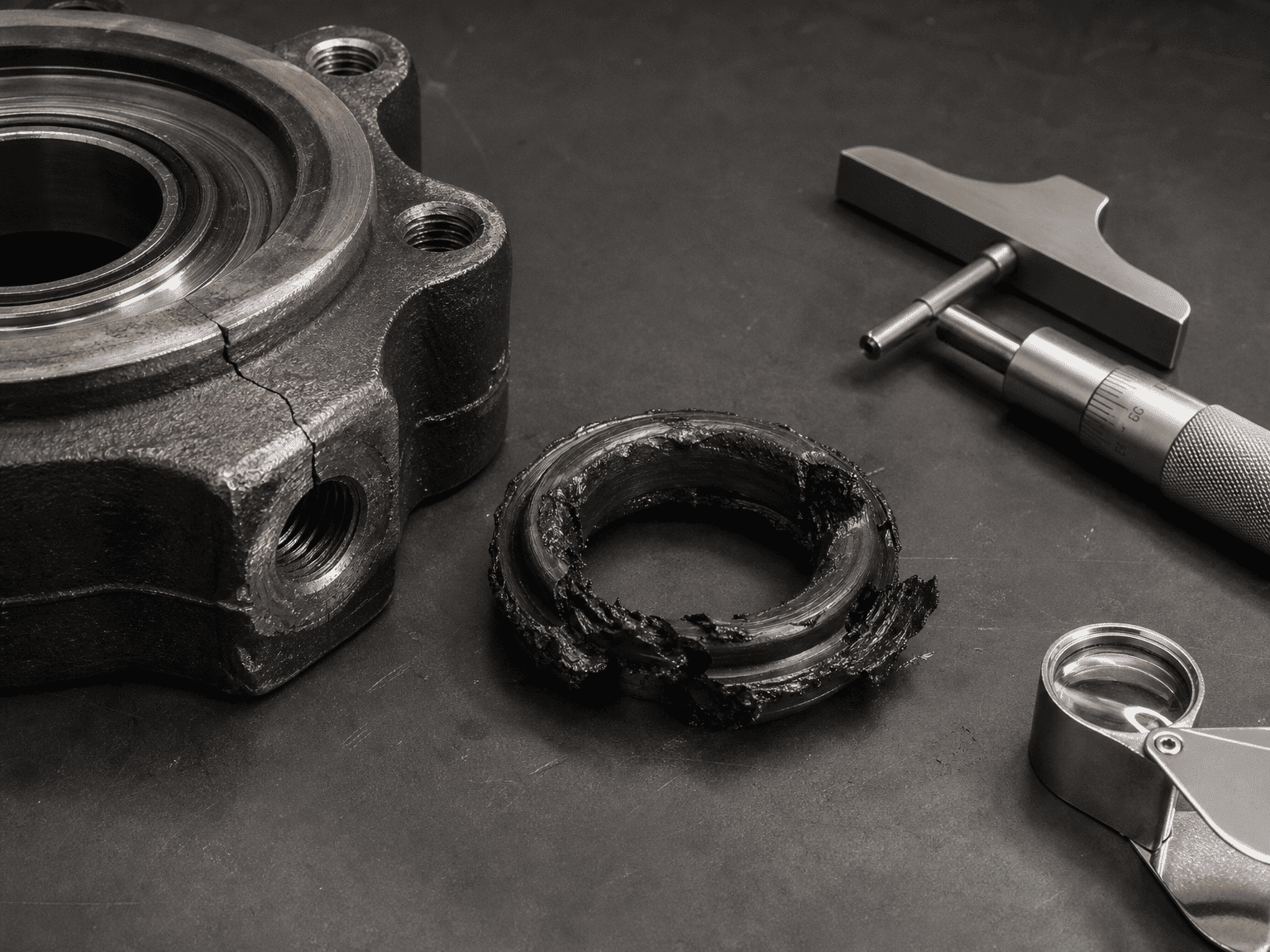

• Tapas traseras de cilindros agrietadas y bridas soldadas fracturadas
• Sellos del casquillo del cabezal quemados y retenedores del limpiaparabrisas deformados
• Tirantes estirados y extrusión crónica de juntas tóricas de barril
• Lanzas amortiguadoras y casquillos de acoplamiento desgastados o rayados

II. CómoCilindro hidráulicoTrabajos de amortiguación

Un cojín hidráulico interno convierte la energía cinética de la masa en movimiento (más la fuerza de propulsión continua de la bomba) en calor al forzar un volumen atrapado de aceite a través de un orificio restringido durante una corta carrera de desaceleración sc (típicamente de 20 a 40 mm o de 0,75 a 1,5 pulgadas).

Un conjunto de cojín diseñado correctamente incluye tres elementos mecánicos principales:

1. La lanza cojín (o émbolo):Una proyección maquinada con precisión en el pistón que cierra el puerto de fluido principal cuando ingresa a la cavidad de la tapa del extremo.
2. La válvula de aguja ajustable:Un orificio de medición que permite a los técnicos de mantenimiento ajustar el caudal de escape en función de las velocidades reales del ciclo operativo y la viscosidad del aceite.
3. La válvula de retención de flujo libre inverso:Una bola o aleta accionada por un resorte que permite un flujo total y sin restricciones hacia el cilindro durante la inversión de la carrera, lo que garantiza una velocidad de arranque inmediata y sin retrasos.

Cálculo paso a paso de la energía y la presión del cojín Para determinar si un cojín interno puede manejar su carga de manera segura sin exceder el umbral de rotura o fatiga del cilindro, calcule la energía total que se absorberá:

Paso 1: Calcular la energía cinética de la masa en movimiento

                                                                                  Ek = ½mv²

Dónde:

m = Masa total en movimiento (incluido el pistón, el vástago, los accesorios y la carga útil externa en kg o lb)

v = Velocidad máxima en el momento en que la lanza amortiguadora entra en la cavidad (m/s o in/s)

Paso 2: agregue trabajo de propulsión durante la desaceleración

Si el flujo de la bomba continúa durante la desaceleración, la presión del sistema continúa empujando el pistón a lo largo de la carrera del amortiguador sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Dónde:

Psys = Presión del sistema de conducción (Pa o psi)

Apiston = Área efectiva del lado de conducción (m² o in²)

sc = Longitud efectiva de la lanza acolchada (m o in)

Paso 3: Energía total para absorber

                                                                        Etotal = Ek + Wprop ± Wgravedad

(Sume o reste el trabajo de gravedad mg sc senθ si se mueve verticalmente o en una pendiente).

Paso 4: Calcule la presión promedio del cojín atrapado

La fuerza de desaceleración promedio Fdec requerida es:

                                                                                  Fdec = Etotal/sc

La presión hidráulica promedio resultante dentro de la cámara de amortiguación Pcushion es:

                                                                              Pcojín = Fdec / Acushion

Donde Acushion es el área anular de la columna de aceite atrapada en la bolsa del cojín (Abore − Aspear o Arod).

Regla general de ingeniería: la presión transitoria máxima durante la entrada inicial de la lanza generalmente alcanza entre 1,5 y 2,2 veces la presión promedio calculada del cojín. Si el pico calculado excede 1,5 veces la presión de fatiga nominal máxima del cilindro, se requiere una válvula de desaceleración proporcional externa o una lanza de amortiguación personalizada más larga.

III. Errores comunes en el campo que destruyen los cilindros amortiguados

1. Retroceder completamente la válvula de aguja (flujo cero): Los operadores que intentan eliminar el ruido del final de carrera a veces cierran completamente la válvula de aguja. Esto crea un bloqueo hidráulico total en la cavidad del amortiguador, lo que obliga al aceite a pasar el espacio libre de la lanza y sopla los sellos del casquillo del cabezal.

2. Ignorar la inercia horizontal en carros rodantes: los diseñadores calculan solo la presión de conducción y olvidan la energía cinética de un carro rodante de 10 toneladas. Incluso a baja presión, una alta inercia aplastará un cojín interno.

3. Uso de cojines estándar con agua-glicol o aceite frío de alta viscosidad: Los fluidos más espesos o los fluidos resistentes al fuego de baja viscosidad alteran significativamente el flujo a través de la aguja dosificadora, provocando una sobrepresurización severa durante los arranques matutinos en invierno.

4. Descuidar la desaireación del fluido: El aceite aireado y esponjoso que ingresa al cojín se comprime como un resorte, provocando rebotes, dieselización y desaceleración errática.

IV. Qué enviar al dimensionar cilindros acolchados personalizados

Cuando solicite cilindros amortiguados diseñados a HCIC, proporcione:

• Masa total en movimiento (incluido el vástago del cilindro y las herramientas montadas)
• Perfil de velocidad de operación (velocidad constante, aceleración y velocidad de aproximación)
• Restricciones de longitud de carrera de amortiguación disponibles
• Tipo de fluido operativo, rango de temperatura de trabajo y configuración de la válvula de alivio del sistema
• Orientación de montaje (horizontal, vertical hacia arriba, vertical hacia abajo o arco inclinado)

V. Descargo de responsabilidad de ingeniería y límites técnicos

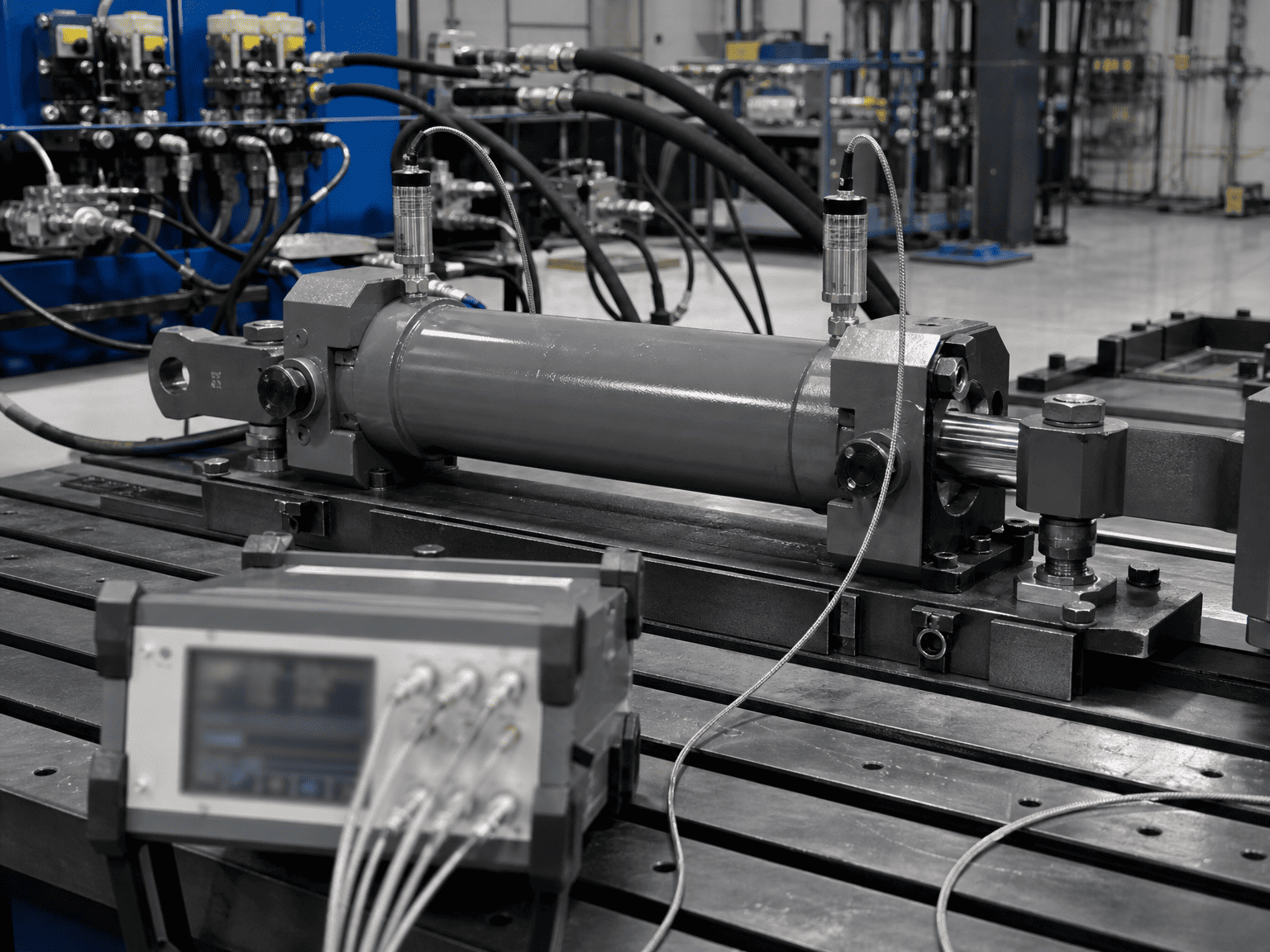

Los cálculos de amortiguación presentados anteriormente proporcionan estimaciones de tamaño fundamentales basadas en la mecánica de cuerpos rígidos. Las presiones dinámicas máximas reales dependen del módulo de volumen del aceite hidráulico, la capacitancia de la línea, los coeficientes de descarga del orificio de la aguja y los tiempos de respuesta de la válvula. Los diseños finales de los equipos deben verificarse mediante pruebas de transductores de presión y simulación transitoria.*
