Cambio global en la seguridad contra incendios: por qué los fluidos ISO 12922 HFDU y HFC están obligando a rediseñar los sellos de los cilindros hidráulicos

I. Mandatos globales más estrictos de seguridad contra incendios remodelan la energía fluida

En proyectos de túneles subterráneos, plantas de fundición de metales, laminadores de acero y operaciones mineras de pozos profundos, los organismos reguladores globales, incluidos MSHA en América del Norte y los comités europeos EN ISO 12922, están acelerando las transiciones obligatorias para abandonar los fluidos hidráulicos a base de aceite mineral. Debido a que una fuga de aceite mineral a alta presión a 3000 psi se atomiza formando una nube explosiva de aerosol al entrar en contacto con una fuente de ignición, los aseguradores de seguros industriales ahora exigen activamente fluidos resistentes al fuego Clase HFC (agua-glicoles) y Clase HFDU (ésteres de poliol sintéticos).

Si bien el cambio a fluidos resistentes al fuego elimina incendios catastróficos en talleres y minas, ha desencadenado una ola inesperada de fallas prematuras de cilindros hidráulicos en el campo. Los supervisores de mantenimiento de flotas y los fabricantes de máquinas OEM informan que los cilindros estándar, que funcionan perfectamente con aceite mineral, experimentan una explosión completa del sello del vástago, un funcionamiento pegajoso del cilindro y una derivación interna del pistón en tan solo 250 a 500 horas de funcionamiento después del cambio de fluido.

II. Análisis químico forense: por qué los sellos cilíndricos estándar se vuelven papilla

Cuando un móvil estándar o industrialcilindro hidráulicofalla en los fluidos resistentes al fuego, las autopsias de desmontaje revelan dos vías distintas de degradación química:

2.1 Escisión de la cadena hidrolítica (ataque de agua-glicol con HFC)

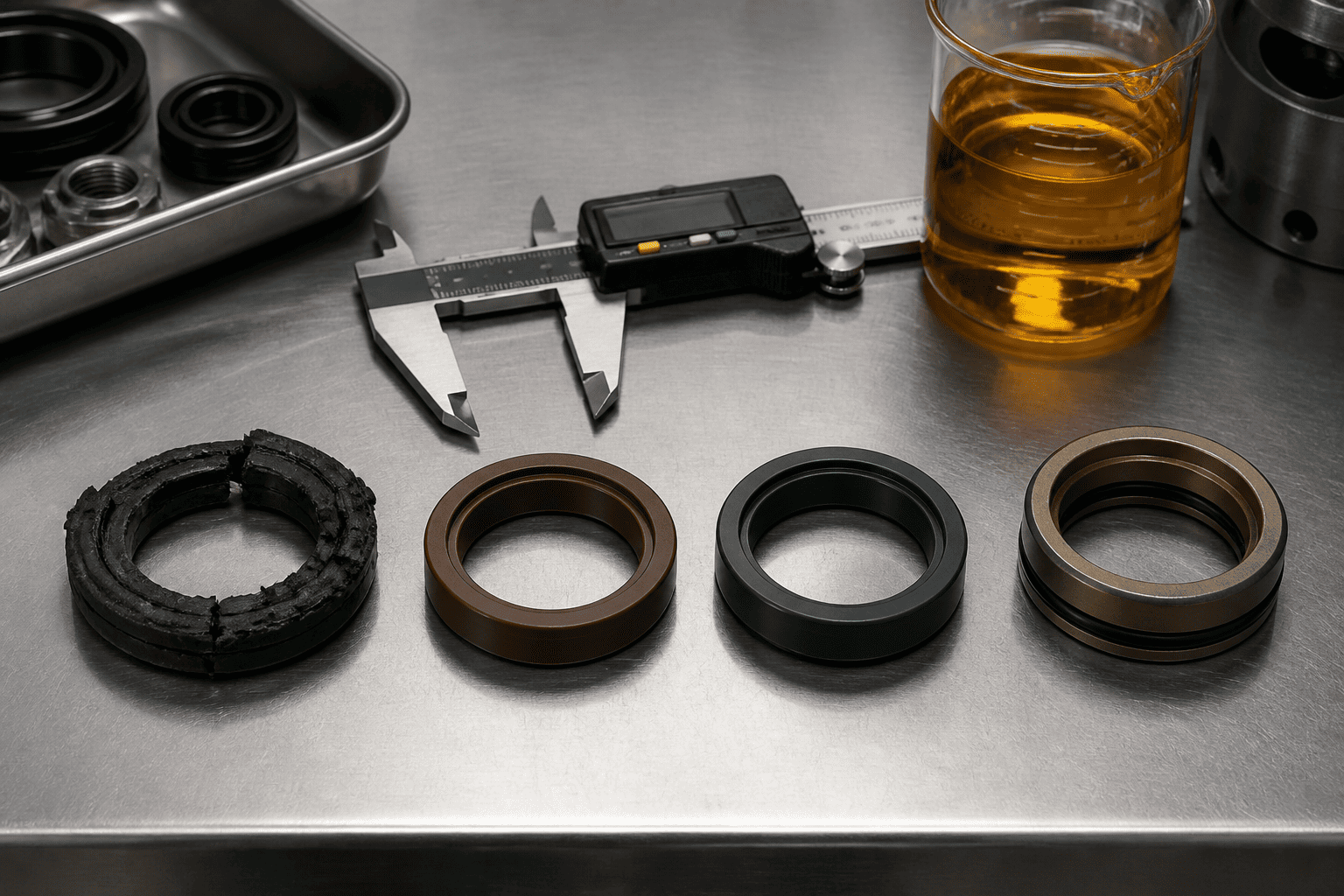

Los cilindros móviles estándar dependen en gran medida de los sellos de vástago en forma de U de poliuretano termoplástico (TPU) debido a su resistencia superior a la abrasión contra la arena de la carretera. Sin embargo, cuando se exponen a fluidos de agua y glicol a temperaturas superiores a 50 °C, las moléculas de agua rompen las cadenas moleculares de éster/éter dentro del polímero de poliuretano. En cuestión de semanas, el resistente material del sello pierde su elasticidad a la tracción y se convierte en una pasta suave y quebradiza que pasa por la glándula bajo presión.

2.2 Lixiviación de plastificantes e hinchazón extrema (ataque de éster sintético HFDU)

Cuando los operadores cambian a ésteres de poliol sintético (HFDU) sin reempacar sus cilindros, los sellos de tubo estático y pistón de nitrilo estándar (NBR) se someten a una extracción agresiva de plastificante. El fluido elimina los agentes suavizantes del caucho, lo que hace que el sello se hinche en más del 18% en volumen. El sello hinchado se atasca firmemente en la ranura del casquillo, provocando fricción extrema, vibración de la varilla y eventuales desgarros irregulares a lo largo del labio de sellado.

III. Ingeniería de materiales de sellado: las 3 actualizaciones obligatorias

Para lograr una vida útil de más de 10 000 horas con fluidos resistentes al fuego ISO 12922, la ingeniería de HCIC especifica tres configuraciones avanzadas de sellos elastoméricos y termoplásticos:

3.1 Fluoroelastómero (tipo FKM/Viton-B) para fluidos HFDU

Para circuitos de éster sintético que funcionan a altas temperaturas (hasta 110 °C), los elastómeros de fluorocarbono FKM genuinos proporcionan una inercia química total. A diferencia del Viton-A comercial estándar, HCIC utiliza formulaciones de Viton-B o Viton-GF curadas con peróxido que resisten los subproductos de degradación ácida a medida que los ésteres envejecen.

3.2 Nitrilo hidrogenado saturado (HNBR) para agua-glicoles HFC

HNBR cierra la brecha para los sistemas de agua-glicol. Al hidrogenar la columna vertebral del polímero, HNBR elimina las vulnerabilidades de los dobles enlaces, resistiendo la degradación del agua y al mismo tiempo conservando la dureza mecánica requerida para los cilindros móviles de basura y túneles de alto ciclo.

3.3 Sellos escalonados de PTFE autolubricantes rellenos de bronce

Debido a que los agua-glicoles proporcionan un espesor de película de lubricación límite más bajo que los aceites minerales, los labios de sello elastoméricos experimentan una mayor fricción seca contra las varillas cromadas. Reemplazar las copas en U estándar con sellos escalonados de PTFE rellenos de bronce o carbono respaldados por energizadores de junta tórica de FKM reduce la fricción de arranque en un 65%, eliminando el deslizamiento del cilindro.

IV. Lista de verificación de modernización del sistema hidráulico para aparejadores de flotas

Antes de convertir una flota de maquinaria existente o especificar nuevascilindros hidráulicosPara ambientes con fluidos resistentes al fuego, verifique estos cuatro puntos de control de ingeniería:

• Reduzca la velocidad máxima de funcionamiento en un 20 %:Debido a la menor lubricidad del fluido en los agua-glicoles HFC, mantenga la velocidad continua del vástago del pistón por debajo de 0,4 m/s a menos que se instalen anillos de desgaste de PTFE autolubricantes.
• Inspeccionar pintura y revestimientos de tubos internos:Muchos cilindros comerciales cuentan con revestimientos internos de imprimación antioxidante. Los agua-glicoles y los ésteres de fosfato disuelven las imprimaciones industriales estándar, obstruyendo los filtros de válvula proporcional con escamas de pintura. Especifique orificios de aleación desnudos, bruñidos con precisión.
• Monitoree el contenido de agua del fluido mensualmente:Los agua-glicoles deben mantener la concentración de agua entre 38% y 42%. Si el agua se evapora, la resistencia al fuego de los fluidos disminuye; Si se diluye demasiado con agua del grifo, las incrustaciones minerales pican el revestimiento interno de la varilla de cromo.
• Verifique la dureza de la junta tórica del sello del tubo estático:Actualice todas las juntas tóricas estáticas del barril a la cabeza a 90 durómetro Shore A FKM con anillos de respaldo antiextrusión de PTFE para evitar la extrusión de microespacios bajo presiones de túneles de alto impacto.

V. Descargo de responsabilidad técnica y verificación de ingeniería

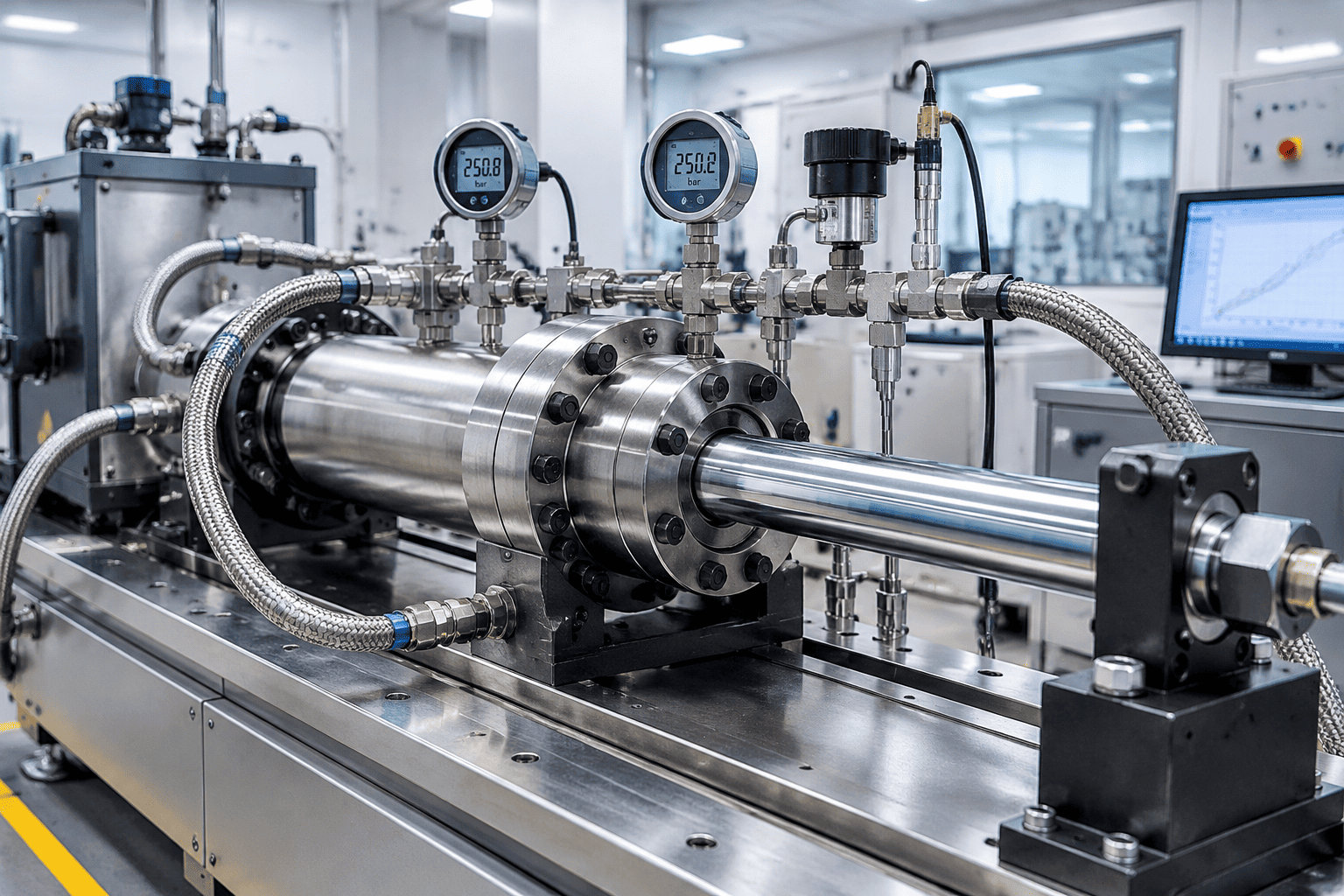

Las clasificaciones de fluidos y las pautas de compatibilidad de materiales citadas anteriormente cumplen con las normas ISO 12922 e ISO 6072. Debido a que los aditivos de fluidos patentados difieren entre los fabricantes de aceite, siempre realice una prueba de inmersión de tracción y dilatación elastomérica de 72 horas antes de realizar conversiones masivas de flotas.

VI. Abastecimiento de cilindros hidráulicos resistentes al fuego personalizados

¿Actualizar la maquinaria de las acerías, los equipos de minería subterránea o las prensas de fundición a los estándares ISO 12922 resistentes al fuego?

Comuníquese con el equipo de ingeniería especializado de HCIC con su tipo de fluido (HFC, HFDU o HFD-R), presión de trabajo y temperaturas ambiente de funcionamiento. Proporcionamos archivos de pasos CAD en 3D en 24 horas, paquetes de sellos FKM/HNBR personalizados y cilindros de reemplazo completos probados en fábrica diseñados para cumplir con la seguridad contra incendios sin tiempo de inactividad.
