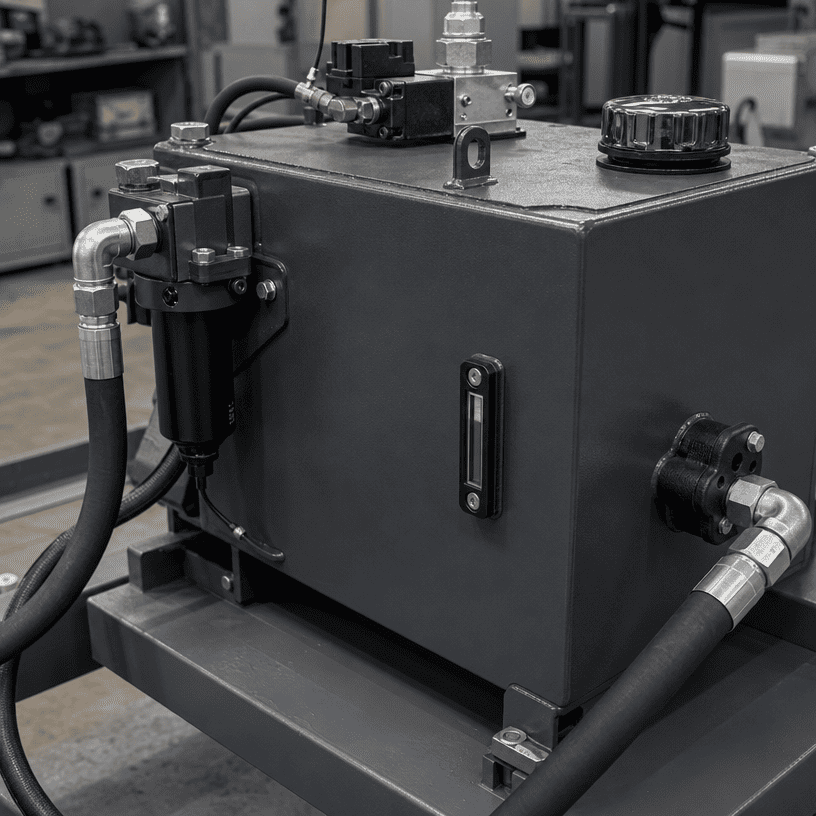

A unidad de potencia hidráulicaEl depósito no es sólo un recipiente para el petróleo. Admite el almacenamiento de fluidos, la gestión del flujo de retorno, la liberación de aire, la transferencia de calor, el control de la contaminación y el acceso al servicio. Si el tanque se elige únicamente por sus dimensiones exteriores o por un volumen nominal conveniente, la unidad de potencia puede resultar difícil de poner en servicio y de mantener.
Esta guía ofrece a los ingenieros OEM y a los compradores de equipos una forma práctica de revisar los requisitos del depósito antes de solicitar una cotización de una unidad de energía hidráulica. No promueve una relación universal entre tanque y bomba. El diseño correcto depende del circuito, el ciclo de trabajo, el fluido, el espacio de instalación y el entorno operativo.
El depósito debe definirse una vez comprendido el circuito hidráulico. Comience con los actuadores, válvulas, disposición de la bomba, secuencia operativa y flujo de retorno esperado. Un circuito que mueve un cilindro de forma intermitente tiene requisitos de depósito diferentes a los de un sistema que funciona continuamente o utiliza varios actuadores a la vez.
Recopile la siguiente información antes de seleccionar un tanque:
Esta información se convierte en “¿Cuántos litros necesitamos?” a una pregunta de ingeniería más útil: ¿cómo debe comportarse el yacimiento durante el ciclo operativo completo?
Las dimensiones exteriores de un tanque o el volumen nominal de un tanque no cuentan toda la historia. Es posible que se necesite parte del volumen del tanque para expansión, calmar el flujo de retorno, cobertura de succión y nivel de operación seguro. Por tanto, el volumen operativo útil es diferente del volumen geométrico total.
La revisión del diseño debe definir:
- Nivel de aceite normal
- Nivel mínimo para una succión confiable de la bomba
- Nivel máximo de llenado
- Espacio para expansión térmica.
- Volumen libre para salida de aire y flujo de retorno.
- Acceso de drenaje y limpieza.
La bomba no debe aspirar desde un nivel que permita que entre aire a la línea de succión. Al mismo tiempo, el depósito no debe llenarse tan alto que la expansión o la agitación de retorno creen un problema secundario. Los niveles finales deben establecerse para las condiciones reales del fluido y de la máquina.
El aceite de retorno puede ingresar al depósito con velocidad, calor y aire arrastrado. Si el puerto de retorno está demasiado cerca de la salida de succión, la bomba puede recibir fluido mal desaireado antes de que el tanque haya tenido tiempo de separar el aire y calmar el flujo.
Un diseño sonoro considera:
El objetivo no es simplemente agrandar el tanque. Su objetivo es crear un camino controlado desde el retorno hasta la succión para que el fluido pueda liberar el aire atrapado y asentarse antes de que la bomba lo reutilice.
La succión de la bomba merece su propia revisión de diseño. La línea de succión debe ser corta y directa donde la instalación lo permita, con un diámetro adecuado y un trazado que evite restricciones innecesarias. Los cambios bruscos de dirección, una mala ubicación de la entrada o una conexión de tamaño insuficiente pueden crear problemas incluso cuando el volumen nominal del tanque parece adecuado.
Comprueba la relación entre:
- Ubicación de la entrada de la bomba
- Nivel mínimo de aceite
- Diámetro y longitud de la línea de succión
- Disposición del filtro de entrada, si se utiliza
- Acceso de servicio alrededor de la bomba.
- Posición de drenaje y limpieza del tanque.
No seleccione una disposición de succión sólo porque se ajuste al gabinete. Se deben comprobar conjuntamente los requisitos de entrada del fabricante de la bomba y las condiciones completas del circuito.
El depósito puede ayudar a transferir calor al entorno circundante, pero no es automáticamente un refrigerador suficiente. La generación de calor depende de las pérdidas de presión, el flujo, el tiempo del ciclo, el comportamiento de la válvula, la carga del motor y el entorno de instalación.
Para una revisión del OEM, registre cuándo el sistema produce calor y dónde se instalará la unidad de potencia. Un recinto compacto cerca de una fuente de calor puede necesitar una solución térmica diferente a la de una unidad ventilada instalada al aire libre.
La secuencia correcta es:
1. Identificar el deber operativo.
2. Calcule dónde se está perdiendo energía.
3. Revise la superficie del tanque y el movimiento del aire.
4. Decida si se requiere refrigeración adicional.
5. Verifique el resultado durante la operación representativa.
Evite agregar un enfriador o aumentar el volumen del tanque sin comprender la fuente real de calor. El depósito es una parte del diseño térmico, no un sustituto de la eficiencia del circuito.
El diseño de un depósito debe dificultar la entrada de suciedad y agua y facilitar que el personal de mantenimiento elimine la contaminación. El sistema de llenado-respiradero, la cubierta de acceso, el punto de drenaje y la disposición de filtración de retorno afectan la limpieza del fluido.
Las preguntas de diseño útiles incluyen:
- ¿Está protegida la boca de llenado del entorno circundante?
- ¿Se puede reparar el respiradero sin desmontar la unidad de potencia?
- ¿El desagüe está situado en el punto práctico más bajo?
- ¿Se puede vaciar el tanque sin crear riesgo de derrame?
- ¿Se puede acceder al filtro de retorno para su inspección?
- ¿Se puede limpiar el interior del tanque cuando sea necesario?
La respuesta debería ser visible en el dibujo del diseño. Un recinto externo de aspecto limpio no demuestra que el camino de mantenimiento interno sea práctico.

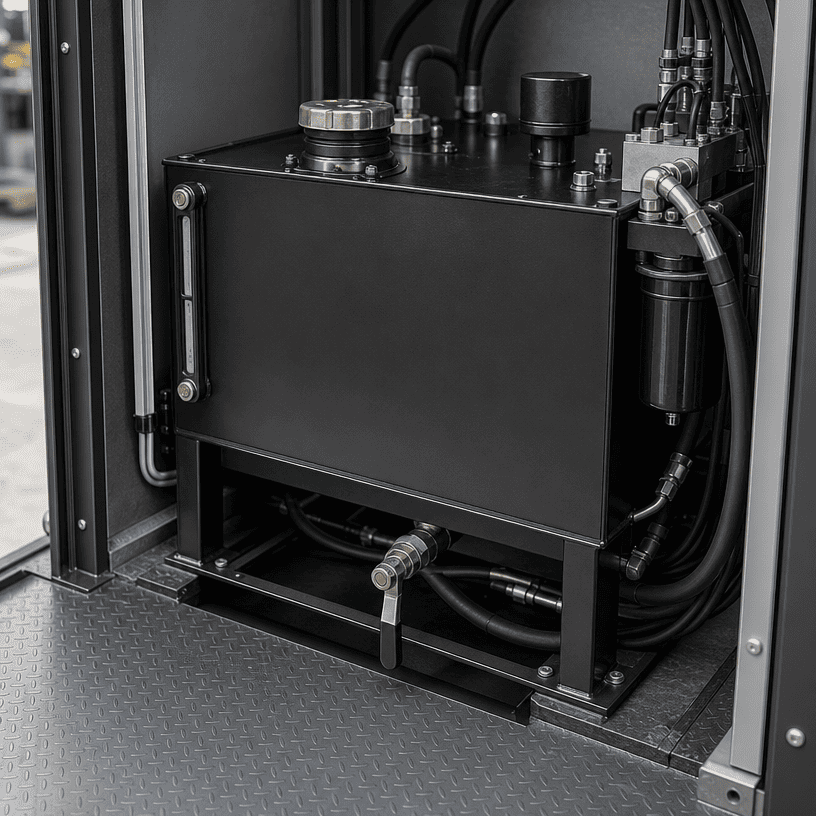

Los yacimientos a menudo fallan en la etapa de integración más que en la etapa de cálculo. El tanque puede ajustarse al espacio nominal pero entrar en conflicto con un motor, colector, gabinete eléctrico, marco del remolque, protección o punto de elevación.
Antes de aprobar el diseño, revise:
Un diseño tridimensional o un dibujo de ensamblaje acotado pueden revelar conflictos antes que una lista de piezas. El depósito debe estar en condiciones de funcionar después de instalar la unidad de potencia, y no solo debe poder construirse en un banco de trabajo.
Un paquete de cotización útil normalmente incluye:
Si no se conocen algunos valores, márquelos como elementos abiertos en lugar de llenarlos con suposiciones. Una revisión de ingeniería transparente es más rápida que rediseñar un tanque una vez iniciada la producción.
El flujo de la bomba es importante, pero no describe el patrón de retorno completo, el ciclo de trabajo o el volumen del actuador.
El tanque necesita niveles mínimos y máximos definidos, espacio de expansión y una condición de succión controlada.
Esto puede acortar el recorrido del fluido y reducir la posibilidad de que se libere aire y se calme el flujo.
Un llenado, respiradero, filtro o drenaje al que no se puede acceder de manera segura eventualmente aumentará el tiempo de mantenimiento.
El equilibrio térmico depende de todo el circuito hidráulico y del entorno de instalación.
La carcasa, la bomba, el colector, las mangueras y las piezas eléctricas deben comprobarse como un solo sistema.
El buen tamaño del depósito de la unidad de potencia hidráulica es un ejercicio de diseño y ciclo operativo, no una estimación del volumen. El ingeniero debe revisar juntos el nivel de aceite utilizable, la separación del flujo de retorno, la succión de la bomba, el equilibrio térmico, el control de la contaminación y el acceso al mantenimiento.
Para un proyecto de HPU personalizado, envíe a HCIC la información del circuito y la interfaz de la máquina antes de finalizar las dimensiones del depósito. Esto le da al equipo de diseño una mejor base para seleccionar el tanque, la bomba, el colector, la filtración y la disposición de control como una unidad integrada.
HCIC diseña y fabrica cilindros hidráulicos, unidades de potencia hidráulica y sistemas hidráulicos relacionados para aplicaciones de vehículos, industriales y de ingeniería. Los recursos oficiales de unidades de potencia de HCIC muestran tanto información del catálogo estándar como soporte personalizado para HPU.
