cuando uncilindro hidráulicocomienza a tener fugas, la primera respuesta suele ser pedir un sello de repuesto. Eso puede restaurar la máquina brevemente, pero no explica por qué falló el sello original. Si la varilla está rayada, la ranura está dañada o el sello se instaló incorrectamente, un sello nuevo puede fallar en el mismo lugar.
Antes de limpiar las piezas, registre la ubicación de la fuga, el estado de funcionamiento, la dirección del ciclo, la temperatura del fluido y el tiempo desde la última reparación. Fotografíe la fuga externa y marque la orientación de las piezas retiradas. Pequeños detalles pueden desaparecer durante el desmontaje.
Una revisión de fallas debe distinguir la evidencia visible de las suposiciones. Un sello dañado puede mostrar lo que sucedió en la superficie de contacto, pero es posible que no identifique la causa original por sí solo.
El líquido que aparece alrededor de la varilla en el casquillo normalmente dirige la atención al estado del sello de la varilla, del limpiador, de la guía, de la superficie de la varilla o del casquillo. Compruebe si la fuga aparece durante la extensión, la retracción, el ralentí o las tres condiciones.
El fluido en la junta del casquillo puede estar relacionado con un sello estático, la condición del sujetador, la superficie de la junta o un problema de ensamblaje. No culpe automáticamente al sello dinámico de la varilla cuando el fluido proviene de una interfaz estacionaria.
Un cilindro puede perder capacidad de retención o desviarse sin aceite externo visible. Las posibles causas incluyen daños en el sello del pistón, desgaste entre el pistón y el tubo, fugas en la válvula o un problema a nivel del sistema. Es necesaria una prueba controlada antes de identificar el cilindro como la única causa.

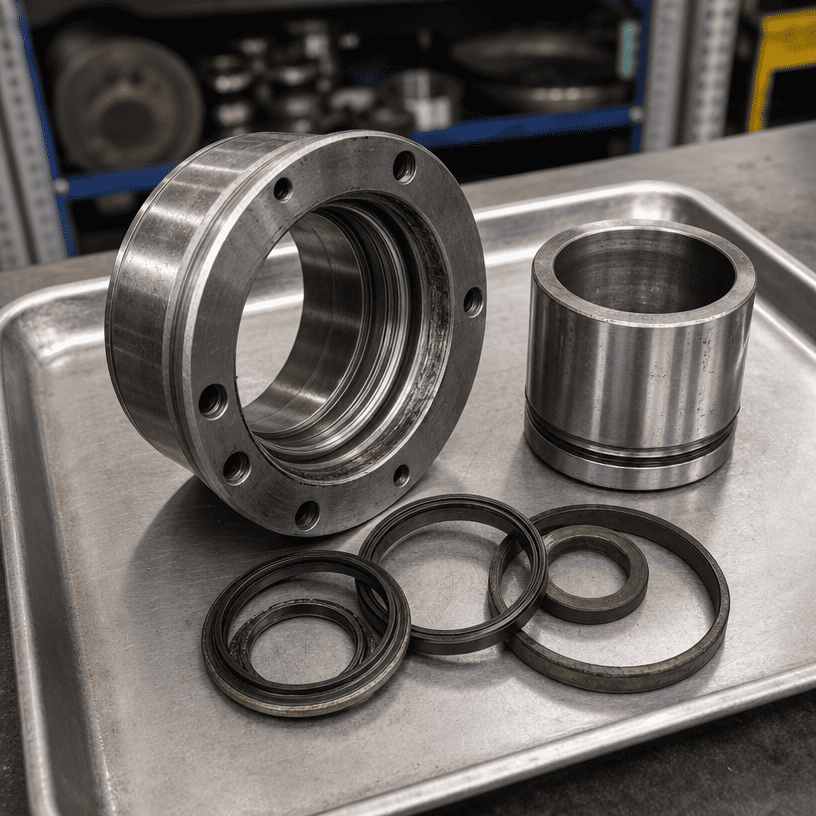

Mantenga los sellos retirados en el orden y orientación en que salieron. Separar sellos de vástago, rascadores, anillos guía, sellos de pistón y sellos estáticos. Utilice un embalaje limpio y marque el extremo del vástago, el lado de presión y la dirección de instalación cuando los conozca.
No estire innecesariamente un sello de elastómero durante su extracción. No corte el área exacta que necesita ser inspeccionada. Si un sello se ha fragmentado, conserve todas las piezas recuperadas y observe si falta material.
El objetivo de este paso es simple: el sello debe seguir siendo una prueba, no convertirse en una pieza de repuesto imposible de rastrear en un banco sucio.
Un labio redondeado puede indicar un contacto deslizante prolongado, pero debe interpretarse junto con el estado de la varilla, la lubricación y el historial operativo. Una apariencia suave por sí sola no demuestra una presión excesiva o un material incorrecto.

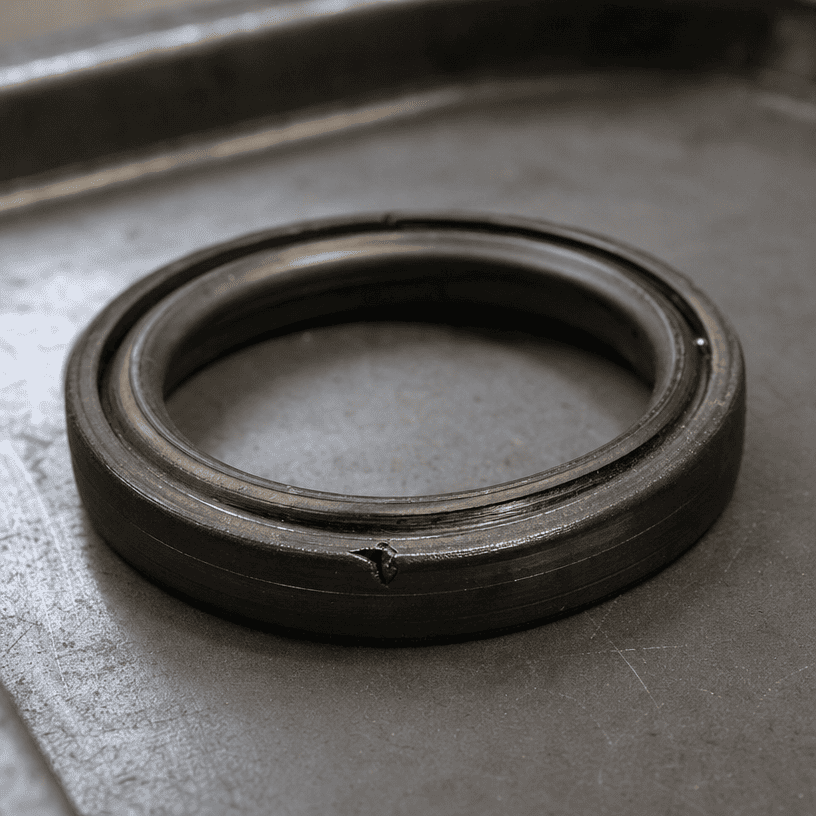

Un corte limpio puede indicar daños en la instalación, un borde afilado, una rosca o chavetero que cruza el sello o un objeto extraño introducido durante el montaje. Inspeccione el camino utilizado para instalar el sello en lugar de reemplazar el sello sin verificar la geometría de entrada.
Un sello que ha sido forzado a entrar en un espacio libre puede mostrar un borde delgado tirado, una sección pellizcada o material faltante. Los posibles contribuyentes incluyen holgura excesiva, condiciones de presión, ranuras dañadas, orientación incorrecta del sello o un perfil de sello incompatible.
El endurecimiento o las grietas pueden estar asociados con la exposición a la temperatura, el envejecimiento, la incompatibilidad química o el almacenamiento inadecuado. Confirme el fluido, el historial de temperatura y las condiciones de almacenamiento antes de seleccionar un compuesto de reemplazo.
Un sello hinchado puede indicar incompatibilidad de fluidos, contaminación o exposición a temperaturas. El diagnóstico correcto requiere el material del sello original, las especificaciones del fluido y el historial operativo. No identifique el compuesto únicamente por su apariencia.
Las partículas presionadas contra el borde de sellado pueden crear una vía de fuga y rayar la superficie de contacto. Inspeccione la varilla, el tubo, el limpiador, la limpieza del fluido y el área de ensamblaje. Reemplazar el sello sin eliminar la fuente de las partículas deja el mecanismo de falla en su lugar.
Revise la varilla en busca de rayas longitudinales, picaduras, corrosión, daños en el cromo, abolladuras y una banda pulida por donde pasa el sello. Pase un paño limpio sobre la superficie sólo después de seguir el procedimiento de seguridad del sitio; un borde áspero puede dañar la tela y al inspector.
Una varilla puede verse brillante y aun así tener un defecto que corte el labio del sello. La inspección visual debe estar respaldada por mediciones adecuadas cuando la aplicación es crítica o el daño de la superficie es difícil de juzgar.
Inspeccione el orificio del casquillo, la superficie guía y las ranuras del sello en busca de rebabas, desgaste, rayones y distorsiones. La guía controla la posición de la varilla; si está desgastado, el sello puede verse obligado a adaptarse a movimientos para los que no fue diseñado.
Para detectar fugas internas o sujeción inestable, inspeccione el tubo, el sello del pistón y las superficies de desgaste. Busque marcas, bandas de contacto inusuales y daños concentrados en un lado. Estas señales pueden indicar problemas de alineación o carga, pero la conclusión debe basarse en el ensamblaje completo.
| Evidencia | Posible dirección de la investigación |
|---|---|
| Un corte afilado en la ruta de instalación | Rebabas, roscas, chaveteros o herramienta de instalación inadecuada |
| Daños en toda la circunferencia de sellado | Ajuste, presión, holgura, material o condición de funcionamiento |
| Banda de desgaste unilateral | Desgaste de la guía, alineación, desviación de la varilla o contacto desigual |
| Pistas de partículas cerca del labio | Rendimiento del limpiador, limpieza del fluido o contaminación del conjunto. |
| Material endurecido o agrietado | Temperatura, envejecimiento, almacenamiento o compatibilidad de fluidos |
| Fallo repetido en la misma posición de carrera. | Defecto en la superficie de la varilla o del tubo en una ubicación fija |
Éstas son direcciones de investigación, no diagnósticos automáticos. Se debe comparar un patrón de sello con el dibujo del cilindro, los datos del fluido y el historial de operación.
Un sello de repuesto puede fallar prematuramente cuando la causa original permanece en la máquina. Los ejemplos comunes incluyen:
- Instalación de un sello sobre una rosca o chavetero desprotegido
- Dejar una rebaba en la ranura o casquillo
- Reutilización de una guía o rascador dañado
- Ignorar una varilla rayada o corroída
- Seleccionar un sello sin verificar la compatibilidad de fluidos y temperaturas
- Colocar el sello en la orientación incorrecta.
- Permitir que entre suciedad en un cilindro abierto durante el montaje.
- Devolver el cilindro a una disposición de montaje desalineada
Una reparación debe abordar el sello dañado y la condición de la superficie o ensamblaje que afectó el mismo.
Una reparación solo del sello puede ser razonable cuando las superficies de contacto, las ranuras, la guía y el tubo están dentro de las condiciones requeridas y la falla se puede atribuir a un problema de instalación reemplazable.
Una revisión más amplia del cilindro es más apropiada cuando el vástago está profundamente rayado, la guía está desgastada, el casquillo está dañado, el tubo muestra un desgaste anormal, la fuga interna continúa o la misma falla regresa después del correcto montaje.
La decisión debe basarse en la inspección y el costo del tiempo de inactividad repetido, no solo en el precio de un kit de sellos.
Para un análisis de reemplazo o falla, proporcione:
- Dibujo del cilindro o medidas dimensionales claras.
- Diámetro interior, diámetro de varilla y carrera.
- Dimensiones de montaje e información del puerto.
- Fotografías del cilindro completo y piezas dañadas.
- Posición y orientación del sello.
- Tipo de fluido y rango de temperatura de funcionamiento.
- Información de presión y ciclo cuando esté disponible
- Descripción de cuándo se produce la fuga.
- Historial de reemplazos de sellos anteriores
- Estado de la varilla, guía, prensaestopas y tubo.
La evidencia clara ayuda a separar una solicitud de reemplazo dimensional de una revisión de la causa raíz.
Un sello hidráulico defectuoso es un registro del contacto entre el sello, sus superficies de contacto y el entorno operativo. Conserve las piezas, etiquete su orientación, inspeccione la varilla y la guía, confirme las condiciones del fluido y la temperatura y separe la evidencia visible de las suposiciones.
Para un reemplazo OEM o una revisión técnica, proporcione las dimensiones del cilindro junto con fotografías y el historial de fallas. Una solución confiable comienza con comprender por qué falló el sello, no simplemente instalando otro.
