Cálculo de la fuerza de empuje versus tracción del cilindro hidráulico: una guía de dimensionamiento de OEM

● 2026-09-04 ● - ● Déjame un mensaje

I. Por qué la fuerza de empujar y tirar no es lo mismo

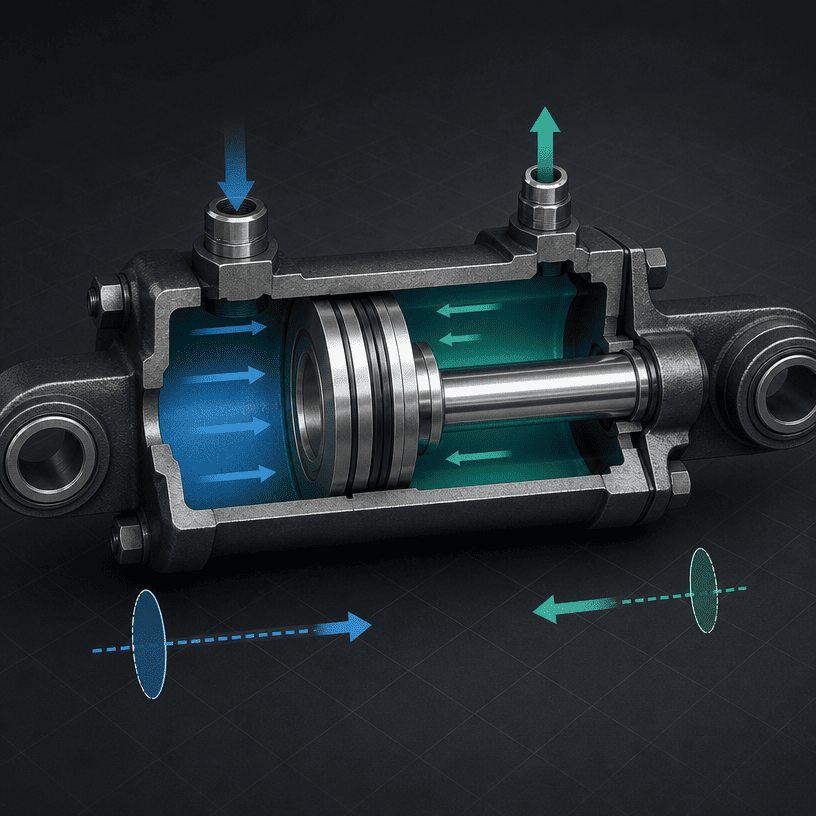

Cuando un ingeniero OEM solicita uncilindro hidráulicoque puede “empujar 10 toneladas” o “tirar 10 toneladas”, la primera pregunta es si esa fuerza se requiere en el lado del diámetro total o en el lado de la varilla. Un cilindro hidráulico diferencial tiene un área de pistón completa en un lado y un área anular en el otro. La varilla ocupa parte del área del lado de la varilla, por lo que la fuerza de tracción disponible es menor a la misma presión.

Esa diferencia es fácil de pasar por alto cuando se selecciona un cilindro de reemplazo por el diámetro exterior o por un número de pieza antiguo. También es la razón por la que un cilindro que parece tener suficiente capacidad nominal puede no entregar la fuerza requerida en la dirección real del movimiento.

Esta guía explica la lógica de cálculo utilizada para una revisión inicial de OEM. No sustituye un diseño completo de la máquina, una verificación estructural, una revisión del circuito hidráulico o una evaluación de seguridad.

II. Las tres entradas que inician el cálculo

2.1 Diámetro interior

El orificio, o diámetro del pistón, determina el área total del pistón expuesta a la presión. Un diámetro mayor puede producir más fuerza teórica a la misma presión, pero también cambia el volumen de aceite, el flujo requerido para una velocidad determinada, la envolvente del cilindro y los requisitos de montaje.

2.2 Diámetro de la varilla

El diámetro de la varilla afecta la fuerza de tracción porque la varilla ocupa un área en el lado de la varilla. También afecta la conexión de la varilla, la carga de la guía, el espacio disponible y la forma en que el cilindro maneja la compresión o la tensión. No se puede seleccionar una varilla únicamente a partir de la fuerza de tracción; También son importantes la carrera, el montaje, la guía y la trayectoria de carga real.

2.3 Presión hidráulica efectiva

Utilice la presión que realmente esté disponible en el cilindro durante el movimiento requerido, no solo la configuración de alivio máximo de la bomba. Las pérdidas de presión a través de válvulas, mangueras, accesorios y otros componentes pueden reducir la presión suministrada al cilindro. La secuencia operativa de la máquina debe determinar la presión de diseño utilizada para el primer cálculo.

III. Las fórmulas básicas de empujar y tirar

Para un cálculo de primer paso utilizando unidades consistentes:

Fuerza de empuje:


Fempujar= P×Apistón

Fuerza de tracción:

Fjalar= P × (Apistón− UNvara)

Dónde:

  • F--es la fuerza teórica del cilindro.
  • P--es la presión efectiva en el cilindro.
  • A_pistón--es el área completa del pistón.
  • a_vara--es el área de la sección transversal de la varilla.

Para una sección circular:

A = π × d2÷ 4

Si la presión se ingresa en psi y el diámetro en pulgadas, el resultado es en libras-fuerza. Si se introduce la presión en pascales y el diámetro en metros, el resultado está en newtons. Mantenga el sistema de unidades consistente de principio a fin.

Estas ecuaciones describen la fuerza hidráulica teórica. No incluyen automáticamente la fricción del sello, la fricción de la guía, las pérdidas mecánicas, la caída de presión, el ángulo de carga, la aceleración, la deflexión estructural o un factor de seguridad.

IV. Ejemplo resuelto sin reclamo de producto

Supongamos que un ingeniero está examinando un cilindro con:

  • orificio de 3 pulgadas
  • varilla de 1,5 pulgadas
  • Presión efectiva de 2000 psi.

El área completa del pistónes:

Apistón= π × 32÷ 4 ≈ 7,07 pulgadas2

El área de la varilla es:

Avara= π × 1,52÷ 4 ≈ 1,77 pulgadas2

Los valores teóricos del primer paso son por tanto:

Fempujar≈ 2000 × 7,07 ≈ 14 140 libras
Fjalar≈ 2000 × (7,07 − 1,77) ≈ 10 600 lbf


La diferencia no es un defecto de fabricación. Proviene de la zona de desplazamiento de la varilla en el lado de la varilla. El ejemplo es sólo para entrenamiento en cálculo; no es una clasificación para un producto o máquina HCIC específico.

V. Por qué el primer cálculo no es la selección final

5.1 La ventaja mecánica cambia la fuerza requerida del cilindro

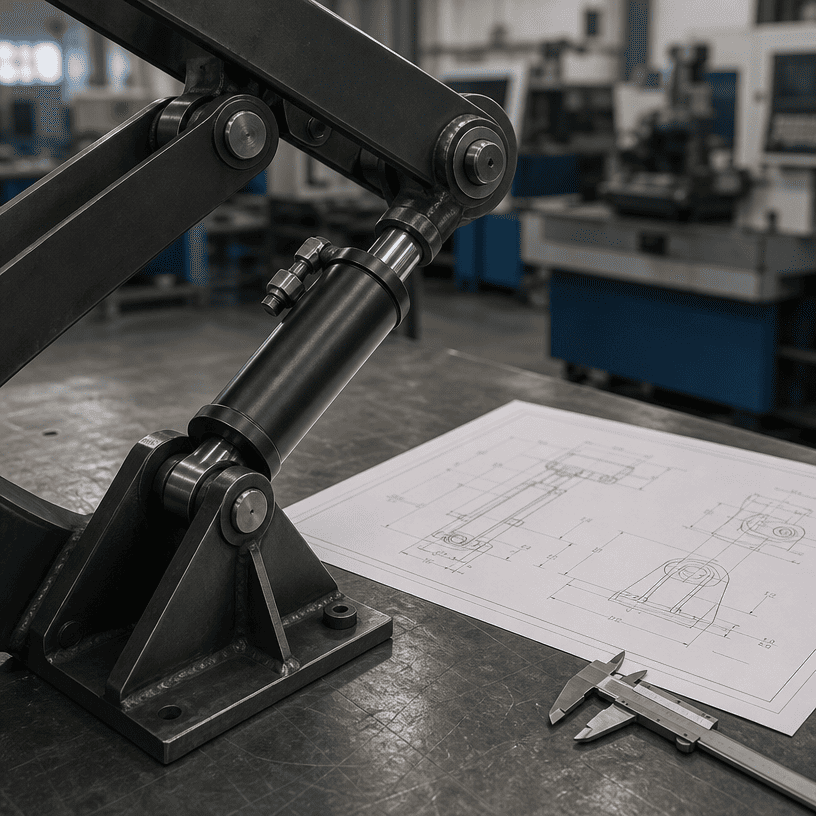

La carga no siempre actúa directamente a lo largo de la línea central del cilindro. Una disposición de palanca, articulación, bisagra o tijera puede aumentar o reducir la fuerza requerida en diferentes posiciones. El ingeniero debe calcular el peor punto del movimiento, no sólo la posición inicial.

También importa el ángulo entre el cilindro y el miembro impulsado. Un cilindro puede tener una fuerza teórica alta pero un componente de fuerza pobre en un ángulo particular. Un dibujo que muestra la ruta y las posiciones de la carga es más útil que un solo número de carga.

5.2 La fuerza estática es diferente de la fuerza inicial y en movimiento.

Liberar una carga, acelerarla y moverla a velocidad constante son condiciones diferentes. La fricción del sello, la resistencia de la guía, la inercia y la resistencia del material pueden hacer que la fuerza inicial sea mayor que la fuerza requerida durante una parte suave de la carrera.

Para equipos como eyectores, compactadores, cucharas y mecanismos de elevación, el comprador debe describir cuándo ocurre la fuerza más alta y si la carga puede atascarse o cambiar durante el recorrido.

5.3 La presión no es lo mismo que la fuerza en la carga

Es posible que la lectura de presión cerca de la bomba no sea la presión en el puerto del cilindro. La longitud de la manguera, los accesorios, las válvulas direccionales, los controles de flujo y la contrapresión influyen en la presión disponible. Un cálculo fiable debería identificar dónde se mide la presión y bajo qué condiciones de funcionamiento.

5.4 La compresión y la tensión de la varilla requieren controles diferentes

Una varilla cargada en compresión puede requerir una revisión de la estabilidad de la varilla, especialmente en una disposición de carrera larga o mal guiada. Una varilla cargada en tensión puede estar controlada por diferentes límites de conexión y material. Este artículo no reemplaza un cálculo de pandeo ni una verificación estructural; separa el cálculo de fuerza-área de esas comprobaciones adicionales.

VI. La fuerza, la velocidad y el volumen de aceite están conectados

Un diámetro mayor puede aumentar la fuerza, pero también aumenta el volumen de aceite necesario para mover el pistón en una carrera determinada. Para una velocidad objetivo, el flujo requerido está relacionado con el área efectiva de la cámara y la velocidad del pistón. El lado de la varilla tiene un volumen por unidad de longitud diferente al del lado de paso total.

Eso crea una compensación de diseño:

  • Más área de perforación puede proporcionar más fuerza teórica.
  • Más área requiere más flujo para la misma velocidad lineal.
  • Una varilla más grande reduce el área del lado de tracción pero puede mejorar la resistencia de la varilla a la carga de aplicación.
  • Una carrera más larga aumenta el volumen de aceite, la longitud de instalación y la importancia de la guía.

Por lo tanto, un cilindro debe dimensionarse con la bomba, la válvula, el depósito, la manguera, el montaje y el ciclo de la máquina como un solo sistema.

VII. Un flujo de trabajo práctico de selección de OEM

  1. Defina la dirección de carga: Indique si el cilindro debe empujar, tirar o producir ambas fuerzas.
  2. Mapee la ruta de carga:Dibuje las posiciones de pivotes, varillaje, bisagra, guía y carga.
  3. Identifique la peor posición:Calcule la fuerza requerida donde la geometría es menos favorable.
  4. Establezca la presión efectiva: Utilice la presión disponible en el cilindro durante el ciclo de la máquina correspondiente.
  5. Seleccione una perforación preliminar:Utilice el área completa del pistón para los cálculos de empuje y verifique el margen de fuerza requerido.
  6. Seleccione la caña:Verifique la fuerza de tracción, compresión o tensión, carrera, montaje y guía.
  7. Verifique la velocidad y el flujo:Confirme que la HPU y las válvulas puedan proporcionar la velocidad de movimiento requerida.
  8. Revisa el sobre:Compare la longitud retraída, la longitud extendida, los puertos, los pasadores, los soportes y la distancia de servicio.
  9. Revisar seguridad y estructura:Verificar soportes, soldaduras, guías, topes y protecciones bajo la carga real.
  10. Confirmar con el fabricante del cilindro:Envíe los datos de la aplicación antes de la aprobación final de la producción.

VIII. Qué enviar para una cotización de cilindro hidráulico

Una consulta OEM útil debe incluir:

  • Fuerza de empuje y fuerza de tracción requeridas
  • Dirección de carga y duración de la carga.
  • Presión de trabajo en el cilindro.
  • Velocidad requerida y tiempo de ciclo
  • Preferencia de diámetro, varilla y carrera, si ya están definidas
  • Dimensiones de montaje extendidas y retraídas
  • Estilo de montaje, pasadores, horquillas u ojos de varilla
  • Dibujo de ángulo de carga y varillaje.
  • Temperatura de funcionamiento y ambiente
  • Información sobre válvulas y fluido hidráulico
  • Cantidad, modelo de reemplazo o referencia del dibujo.

Cuanto más completa sea la ruta de carga, más fácil será distinguir un problema de tamaño de cilindro de un problema de estructura, varillaje o circuito hidráulico.

IX. Conclusión

Cilindro hidráulicoEl cálculo de la fuerza de empuje y tracción comienza con tres entradas básicas: diámetro del orificio, diámetro de la varilla y presión efectiva. El área completa del pistón determina la fuerza de empuje del primer paso, mientras que el vástago reduce el área efectiva y, por tanto, la fuerza de tracción.

Ese cálculo es sólo el comienzo. El ángulo de varillaje, la resistencia de arranque, la velocidad, la pérdida de presión, la carga del vástago, el montaje, la guía y la estructura de la máquina determinan si un cilindro es adecuado para la aplicación real. Los compradores OEM que proporcionan la ruta de carga completa y los datos hidráulicos pueden recibir una cotización más útil que los compradores que envían solo un número de fuerza.

X. Acerca de HCIC

HCIC desarrolla y fabrica cilindros hidráulicos, unidades de potencia hidráulica y componentes relacionados para vehículos, manipulación de residuos, equipos de construcción e industriales. La idoneidad técnica debe compararse con el diseño real de la máquina y los requisitos de seguridad aplicables.
