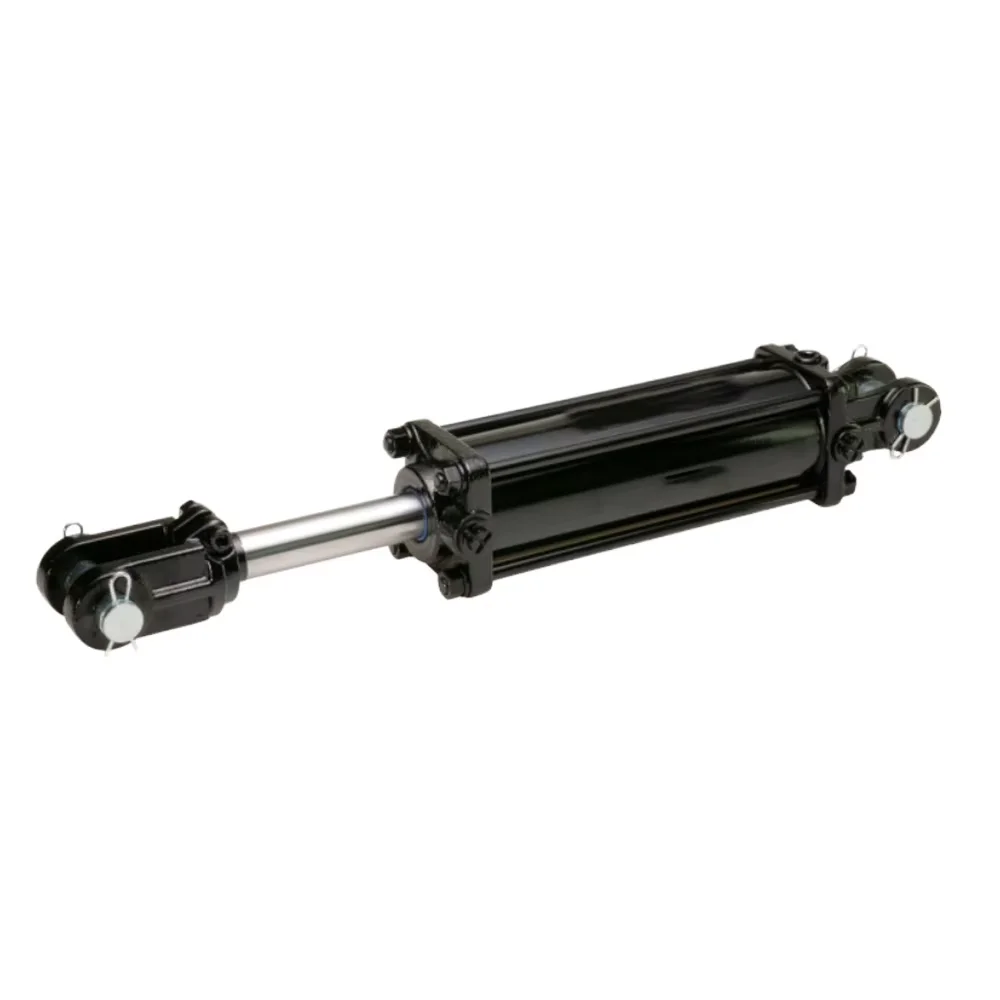

El cilindro hidráulico de doble horquilla soldado funciona a 3000 PSI. Horquilla forjada y soldaduras resistentes para tractores y remolques volcadores. Tamaño personalizado, logotipo OEM, fábrica ISO9001, garantía de servicio completo de 12 meses.
Bore Size:
30 mm-200 mm (1,2 pulgadas-8 pulgadas)Rod Diameter:
20 mm-120 mmStroke Length:
50 mm-3000 mmRated Working Pressure:
21MPa (3000PSI)El cilindro hidráulico de doble horquilla soldado se refiere a un ariete hidráulico completamente soldado equipado con doble horquilla forjada integrada en la parte inferior del cilindro y en el extremo del vástago, pertenece a la serie de cilindros soldados de alta resistencia y adopta principalmente un diseño de circuito de aceite de doble acción.
A diferencia del cilindro hidráulico con barra de acoplamiento tradicional, el cilindro de doble horquilla soldado posee una estructura general compacta, una mayor capacidad para resistir la carga lateral y una vida útil más larga en entornos de trabajo al aire libre con barro y alta carga.
Los talleres de reparación agrícolas, las fábricas OEM de remolques y los pequeños fabricantes de maquinaria de construcción a menudo encuentran arietes hidráulicos soldados defectuosos con finas costuras de soldadura y paredes delgadas. Estos cilindros baratos son fáciles de perder aceite, doblar las orejetas de horquilla o agrietarse durante trabajos de elevación prolongados.
Hemos fabricado cilindros hidráulicos de doble horquilla soldados durante 28 años, nuestros ingenieros en el sitio se ocupan de cientos de casos de fallas de cilindros de compradores globales cada mes. Optimizamos la estructura de soldadura de horquilla, espesamos la pared del cilindro y mejoramos el conjunto de sellado para evitar todos los problemas comunes de avería en la maquinaria pesada para exteriores. Se admiten pedidos de muestra pequeños sin MOQ para pruebas del cliente.
Todos los pasos principales de procesamiento de nuestro cilindro hidráulico de doble horquilla soldado se terminan en nuestro taller hidráulico propio de 12000㎡, sin subcontratación de componentes clave. Cada embarcación está diseñada para mejorar la resistencia a la carga y el rendimiento de sellado.
2.1.1 Cañón grueso sin costura y pulido
Adoptamos tubos de acero sin costura laminados en caliente con tratamiento interno de bruñido de precisión, el espesor de la pared del cilindro es más grueso que los modelos comunes del mercado. El cilindro grueso puede reducir la deformación del cilindro bajo alta presión continua, y el bruñido interno elimina los rayones que causarán fugas internas de aceite.

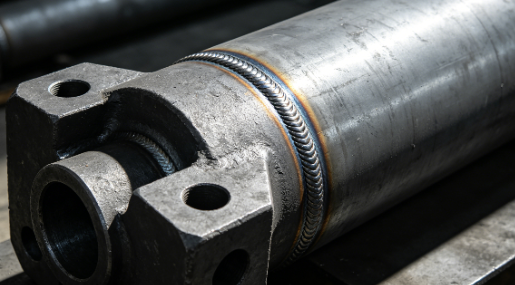

Las orejetas de doble horquilla son de acero forjado de una sola pieza en lugar de soldadura de empalme de láminas delgadas. La posición de conexión entre la horquilla y el barril utiliza soldadura de arco sumergido de penetración total de 8-12 mm, la costura de soldadura es gruesa y uniforme, previene eficazmente las grietas en las orejetas bajo la fuerte fuerza lateral del tractor y el partidor de troncos.
La superficie del vástago del pistón está rectificada con precisión y luego recubierta con una capa de cromo duro de 28-32 μm. El recubrimiento de cromo grueso brinda resistencia estable a la oxidación y al desgaste, el recubrimiento no se desprenderá incluso después de un año de trabajo continuo en una granja con barro.
El ensamblaje estándar utiliza sellos de caucho NBR para igualar el aceite hidráulico convencional en condiciones de temperatura normal. Los sellos de caucho fluorado FKM son una actualización opcional para equipos de alta temperatura que funcionan de -20 ℃ a 180 ℃ y bloquean completamente las fugas de aceite internas y externas.
Cada cilindro hidráulico de doble horquilla soldado terminado debe pasar 1,5 veces la prueba de retención de presión de sobrecarga durante 30 minutos y una inspección completa de estanqueidad antes del envío. Registramos datos de prueba para cada cilindro y podemos proporcionar un informe completo de prueba de presión para clientes de pedidos al por mayor.

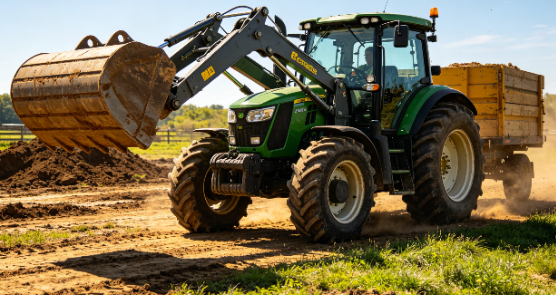

Nuestro ariete hidráulico de horquilla soldada se utiliza ampliamente en todo tipo de equipos móviles agrícolas, el diseño de montaje de horquilla doble permite una instalación rápida del eje del pasador sin accesorios adicionales.
Equipo principal a juego: brazo de elevación del tractor, ariete hidráulico de la cortadora de troncos, empacadora de heno, cosechadora pequeña, remolque de elevación agrícola.
El cilindro compacto soldado de doble oreja se adapta a maquinaria de construcción pequeña con espacio de instalación limitado, rendimiento estable bajo el polvo y la vibración del sitio de construcción.
Equipo principal a juego: ariete auxiliar de miniexcavadora, cilindro de inclinación del cargador, rodillo compactador pequeño, hormigonera elevadora de hormigón.

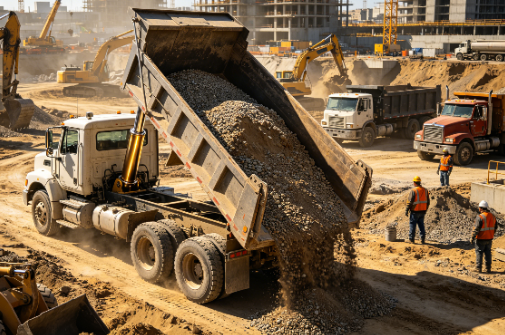

El ariete de horquilla soldado con soporte de alta carga es la pieza de repuesto principal para vehículos de elevación de logística y equipos de carga de almacén.
Equipo principal a juego: cilindro hidráulico del remolque volquete, ariete de elevación para grúa, cilindro hidráulico soldado nivelador de muelle, ariete de mesa elevadora de tijera.
El cilindro de doble horquilla soldado de tamaño personalizado se puede personalizar de acuerdo con los planos de equipos industriales, adecuado para el tratamiento de residuos, levantamiento de materiales y reemplazo de mantenimiento de equipos.
Equipo principal coincidente: compactador de residuos, máquina elevadora de material, prensa hidráulica pequeña, ariete hidráulico de repuesto para reparación de posventa.
| Artículo de inspección | Parámetro estándar |
|---|---|
| Tamaño del orificio | 30 mm-200 mm (1,2 pulgadas-8 pulgadas) |
| Diámetro de la varilla | 20 mm-120 mm |
| Longitud del trazo | 50 mm-3000 mm |
| Presión de trabajo nominal | 21MPa (3000PSI) |
| Tipo de acción estándar | Doble efecto |
| Material de sello estándar | Caucho NBR |
| Tratamiento superficial | Pintura antioxidante negra mate. |
| Demanda personalizada | Esquema de actualización opcional |
|---|---|
| Orificio especial | Diámetro personalizado Mini de 25 mm/sobredimensionado de 250 mm |
| Trazo especial | Ariete de horquilla soldado de carrera larga ilimitada |
| Demanda de alta presión | Versión de alta presión pesada de 25MPa / 35MPa |
| Necesidad de acción única | Cilindro de doble horquilla soldado de simple efecto |
| Trabajo a alta temperatura | Conjunto de sellado de caucho fluorado FKM |
| Anticorrosión costera | Revestimiento de superficie galvanizado |
| Personalización de horquilla | Diámetro del orificio de la horquilla personalizado, orejeta de horquilla extendida |
Toda nuestra línea de producción de cilindros hidráulicos pasa la certificación del sistema de gestión de calidad ISO9001, todos los productos hidráulicos soldados de alta resistencia cumplen con el estándar de seguridad industrial CE. Podemos proporcionar copias de los documentos de certificación para el despacho de aduanas del cliente y la auditoría de fábrica.
Establecimos un taller independiente de inspección de materias primas, una estación de inspección de procesamiento de productos semiacabados y una sala de pruebas de presión de productos terminados. Todos los tubos de acero en bruto, horquillas forjadas y piezas de sellado se revisarán antes de la producción; las materias primas defectuosas se rechazarán directamente para evitar fallas en el producto terminado.
Cada cilindro hidráulico de doble horquilla soldado se recubrirá primero con aceite antioxidante y se envolverá con una película de plástico para evitar la corrosión del agua de mar durante el transporte marítimo. Luego colóquelo en una sólida caja de madera de exportación con acolchado de espuma fijo para evitar colisiones y deformaciones en la logística de larga distancia.
P1: ¿Puedo personalizar un cilindro de doble horquilla soldado con diámetro y carrera no estándar?
R1: Sí, nuestro equipo técnico puede diseñar un tamaño de cilindro exclusivo de acuerdo con el plano de su equipo en un plazo de 24 horas.
P2: ¿Cuál es la presión máxima de trabajo de su ariete de horquilla soldado estándar?
R2: La presión nominal estándar es de 3000 PSI (21 MPa), el modelo mejorado de alta presión de 35 MPa está disponible para equipos de minería de carga pesada.
P3: ¿Cuánto dura el período de garantía del cilindro hidráulico de doble horquilla soldado?
R3: Ofrecemos una garantía de 12 meses en condiciones normales de funcionamiento correcto; los daños causados por un funcionamiento inadecuado no están cubiertos por la garantía.
