El 3TG-E90x1199 es un cilindro hidráulico telescópico de tres etapas debajo de la carrocería con una carrera de 1199 mm, una presión de trabajo máxima de 220 bar y un rango de volcado de catálogo de 5 a 14 toneladas.
Number of stages:
3 etapasWorking volume:
6.2LMaximum working pressure:
220barEl 3TG-E90x1199 es un cilindro hidráulico telescópico debajo de la carrocería de tres etapas que figura en el catálogo HCIC-2026. Su diseño compacto debajo de la carrocería está diseñado para aplicaciones de sistema basculante donde el cilindro debe realizar una carrera larga mientras permanece dentro del espacio debajo de la carrocería y el chasis.
El catálogo enumera una carrera de 1.199 mm, una masa de 35 kg, un volumen de trabajo de 6,2 L y una presión máxima de trabajo de 220 bar. También proporciona un rango de capacidad de vuelco de 5 a 14 toneladas y las principales dimensiones de instalación L/A/B/C/D/E. Estos valores respaldan una discusión inicial sobre el ajuste; no reemplazan un cálculo completo del remolque.
| Parámetro | Valor del catálogo |
|---|---|
| Modelo | 3TG‑E90x1199 |
| Número de etapas | 3 |
| Ataque | 1.199 milímetros |
| Masa | 35 kilos |
| Volumen de trabajo | 6,2 litros |
| Presión máxima de trabajo |
220 barras |
| Rango de capacidad de volcado del catálogo | 5-14 toneladas |
| Dimensión L | 598 milímetros |
| Dimensión A | 160 milímetros |
| Dimensión B | 438 milímetros |
| Dimensión C | 108mm |
| Dimensión D | 92mm |
| Dimensión E | 58mm |
Los valores de las especificaciones anteriores se transcriben de la tabla de cilindros telescópicos debajo de la carrocería en el catálogo HCIC-2026 suministrado. La cifra de 5 a 14 toneladas del catálogo es un rango de aplicación, no una aprobación de carga útil universal para cada remolque volquete.
Construcción de bajos de tres etapas
El 3TG-E90x1199 utiliza tres etapas telescópicas. Cuando están retraídas, las etapas anidadas ayudan a mantener el paquete de cilindros dentro del área de instalación debajo de la carrocería. Durante la extensión, las etapas proporcionan el movimiento necesario para un ciclo de vuelco sin requerir que toda la longitud de trabajo esté presente en la posición cerrada.
La disposición en etapas también significa que la fuerza y la velocidad del cilindro pueden variar durante la extensión. El área efectiva cambia a medida que se activan las diferentes etapas, por lo que la selección debe considerar la carga, la geometría de la bisagra, el ángulo de inclinación, el flujo de la bomba y los ajustes de la válvula en conjunto.
La instalación debajo de la carrocería se rige por algo más que la longitud cerrada del cilindro. El comprador debe verificar la disposición de la cuna o soporte, la alineación de los pasadores, la holgura del chasis y la trayectoria del cilindro a medida que la carrocería se mueve desde la posición cerrada hasta la posición inclinada.
El catálogo enumera L como 598 mm y las dimensiones A a E como 160, 438, 108, 92 y 58 mm respectivamente. Estas medidas deben compararse con el dibujo del marco y la disposición de montaje del cliente. El cilindro debe alinearse a través del diseño de montaje en lugar de forzarse a colocarse en su posición mediante la distorsión del soporte.

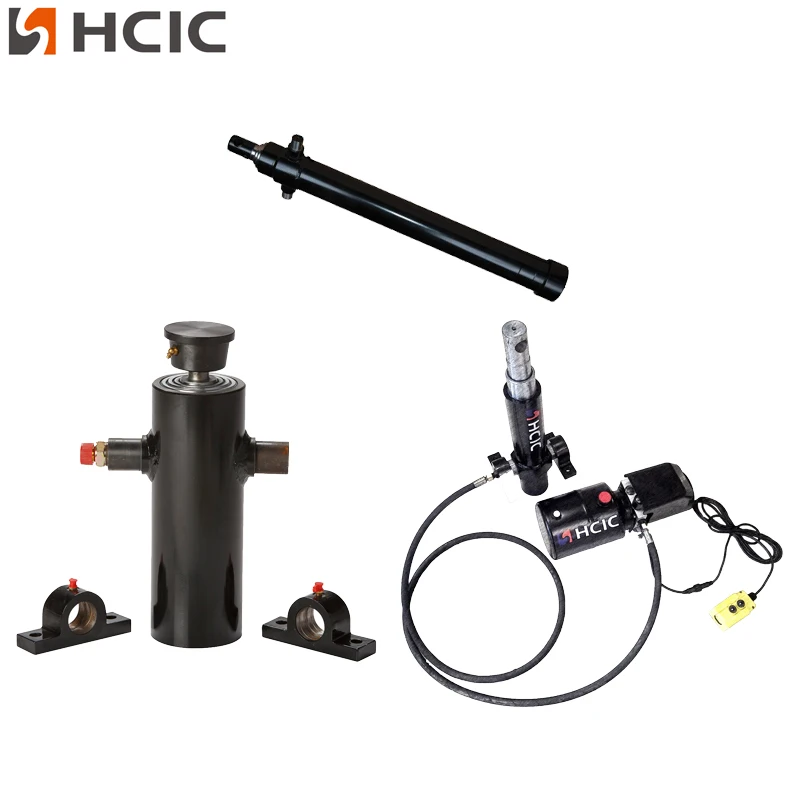

El catálogo de HCIC también muestra accesorios y opciones de soporte para la línea de cilindros debajo de la carrocería, incluidas referencias de conexión tipo ojo de varilla o bola y un soporte de cilindro. La disposición exacta de conexión y soporte para un proyecto 3TG-E90x1199 debe confirmarse a partir del dibujo actual en lugar de asumirse a partir de una ilustración general del catálogo.
El 3TG-E90x1199 está listado con una presión máxima de trabajo de 220 bar. Este valor debe revisarse junto con la bomba, el ajuste de la válvula de alivio, las líneas hidráulicas, la limpieza del aceite, la estructura de montaje y la carga de vuelco completa.
El catálogo enumera un rango de capacidad de vuelco de 5 a 14 toneladas. Esta gama debe tratarse como una referencia de aplicación de catálogo. La idoneidad real depende de la carrocería del remolque, la distribución de la carga, la posición de las bisagras, el ángulo de inclinación, la resistencia del chasis, el flujo hidráulico y las condiciones de funcionamiento.
Un cilindro con el diámetro o carrera correctos puede seguir siendo inadecuado si la geometría de montaje o la presión del sistema son incorrectas. Por lo tanto, se debe completar la revisión completa de la aplicación antes de ordenar el cilindro.

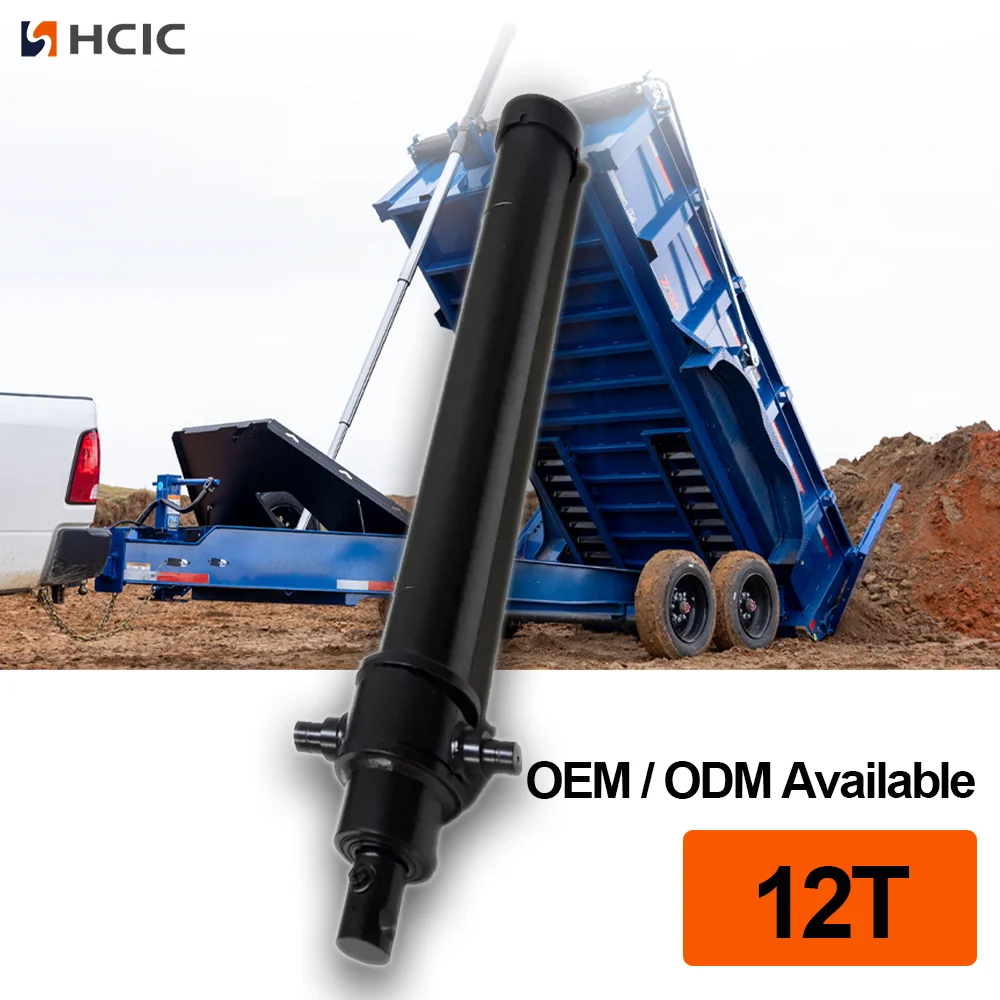

El 3TG-E90x1199 es relevante para proyectos de sistemas de volcado de remolques y bajos que requieren un cilindro de tres etapas con una carrera de 1199 mm. Se puede considerar para construcciones OEM, trabajos de reemplazo y rediseños de remolques cuando el espacio disponible y los requisitos del sistema coinciden con los datos del catálogo.
El catálogo HCIC suministrado describe una línea de cilindros debajo de la carrocería con configuraciones de dos a seis etapas, pero este artículo se centra únicamente en el modelo 3TG-E90x1199. No se deben utilizar otros modelos como sustitutos de sus dimensiones o datos operativos sin una revisión de ingeniería por separado.
Para cotización o evaluación de reemplazo de 3TG-E90x1199 envíe:
- Tipo de remolque y dimensiones de la carrocería.
- Carrera requerida y espacio de instalación cerrado.
- Planos de chasis, cuna y soporte.
- Detalles de conexión de pasador o bola.
- Información de flujo y presión de la bomba.
- Disposición de mangueras y puertos.
- Ángulo de vuelco y distribución de carga.
- Fotos del cilindro actual y zona de montaje.
- Cantidad requerida y estado de reemplazo
Estos detalles ayudan a distinguir el reemplazo de un cilindro de un problema mayor de soporte, alineación o sistema hidráulico.
El 3TG-E90x1199 es un cilindro hidráulico telescópico definido de tres etapas debajo de la carrocería con una carrera de 1199 mm, una presión de trabajo máxima de 220 bar, un volumen de trabajo de 6,2 L y un rango de volcado de catálogo de 5 a 14 toneladas. Su dimensión L de 598 mm y sus medidas A-E enumeradas proporcionan un punto de partida práctico para la planificación de la instalación.
La selección final debe basarse en el sistema completo del remolque, no solo en la carrera o la presión. Envíe el plano de la parte inferior y los datos hidráulicos a HCIC para una revisión específica del proyecto antes de la compra.
HCIC desarrolla y fabrica cilindros hidráulicos y unidades de potencia para aplicaciones industriales y de vehículos. Para un proyecto 3TG-E90x1199, HCIC puede revisar dibujos, dimensiones medidas y requisitos hidráulicos para una consulta de OEM o reemplazo.
