El cilindro hidráulico telescópico debajo de la carrocería HCIC 6TG-E130x1947 para remolques volquete tiene 6 etapas, carrera de 1.947 mm, presión de 180 bares y capacidad de vuelco de hasta 11-18 toneladas.
Number of stages:
6 etapasStroke:
1947mmListed extension figure:
53Working volume:
14LEl 6TG-E130x1947 es un cilindro hidráulico telescópico debajo de la carrocería de seis etapas para remolques volquete. Tiene una carrera de 1.947 mm, un volumen de trabajo catalogado de 14 L, una presión máxima de trabajo de 180 bar y un rango de capacidad de vuelco de 11 a 18 toneladas. Sus dimensiones de catálogo incluyen A 543 mm, B 216 mm, C 327 mm, D 132 mm y E 92 mm, con una masa catalogada de 53 kg.
El cilindro pertenece a la gama de bajos de HCIC para equipos de descarga livianos, incluidas aplicaciones de remolques de descarga lateral y de tres vías. La instalación final aún debe verificarse con el marco del remolque, la geometría de las bisagras, la trayectoria de carga, el circuito de aceite y el espacio de montaje disponible.

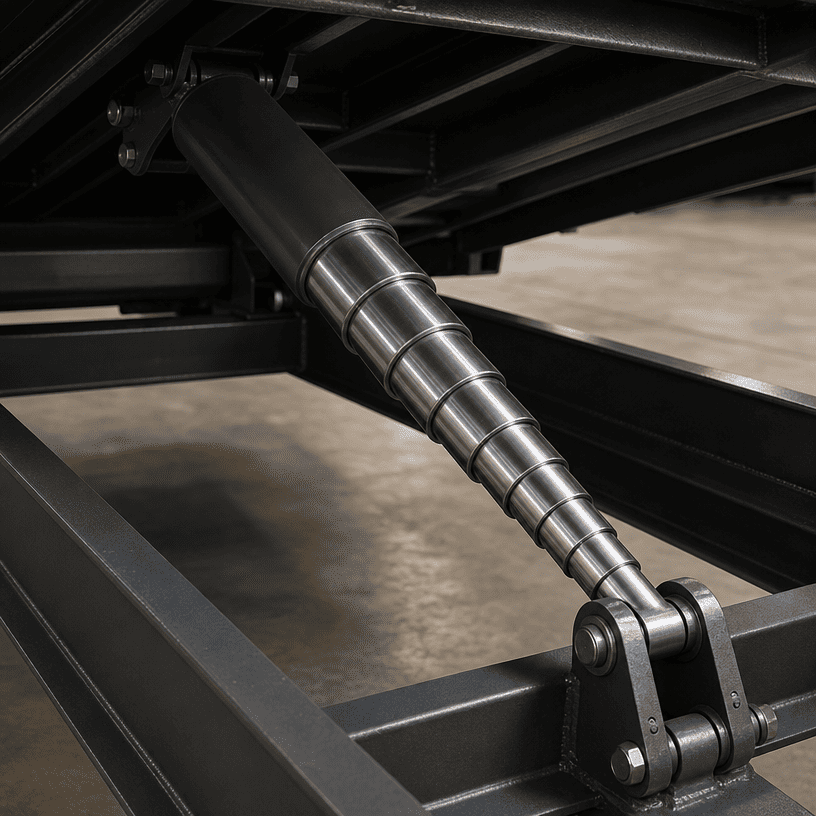

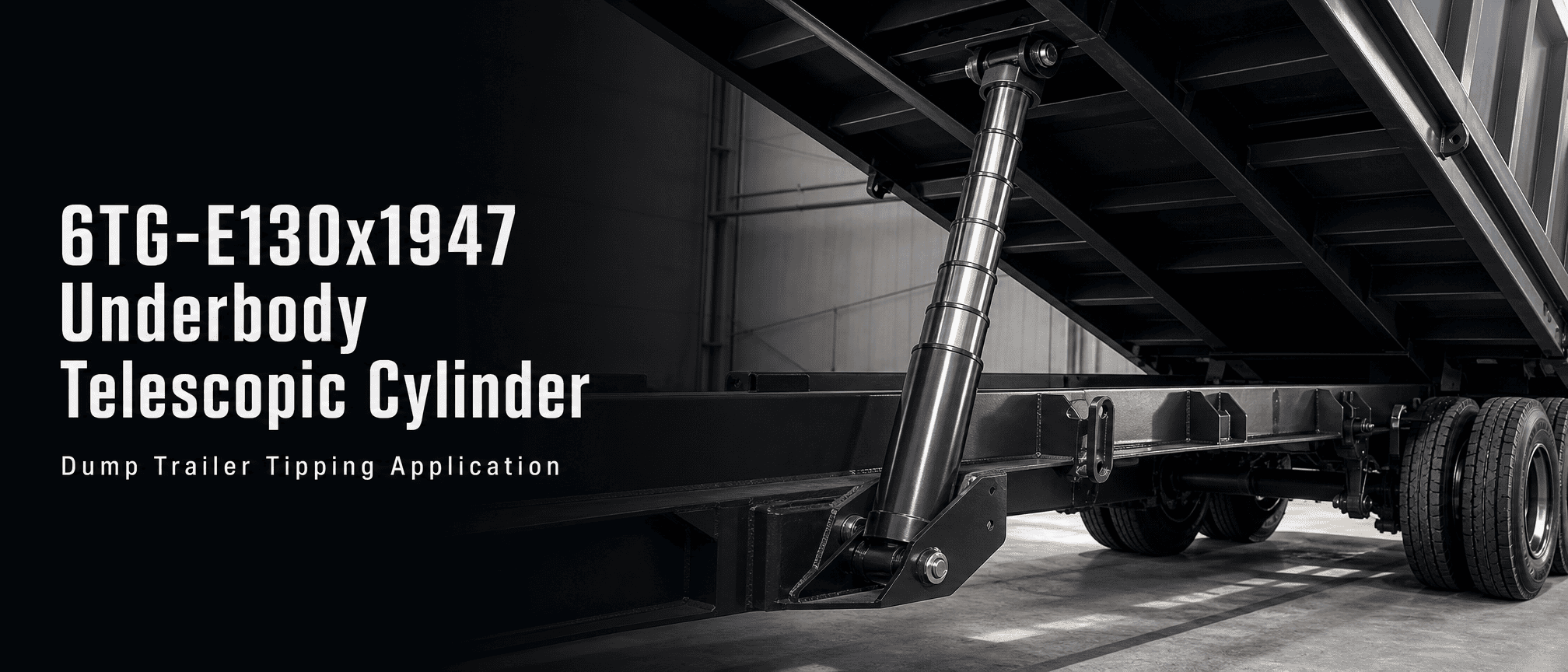

Un cilindro telescópico debajo de la carrocería utiliza varias etapas anidadas para crear una carrera de trabajo larga y al mismo tiempo mantener el paquete retraído más corto que un solo cilindro largo. Ese diseño es útil cuando el cilindro debe caber debajo de una caja volcadora y aun así proporcionar suficiente movimiento para inclinarse.
El cilindro hidráulico telescópico debajo de la carrocería 6TG-E130x1947 utiliza seis etapas. A medida que el aceite hidráulico ingresa al cilindro, las etapas se extienden en secuencia para producir el movimiento de elevación. Durante la retracción, las etapas regresan al conjunto anidado. La secuencia real y el comportamiento de la carga dependen del diseño del cilindro, el suministro de aceite, la geometría de montaje y la estructura del remolque.
Este no es un reemplazo universal basado únicamente en la longitud de la carrera. Antes de realizar la sustitución, se deben comprobar las dimensiones de instalación cerrada, la disposición de los pasadores u ojales, el ángulo de inclinación, el peso de la carrocería y los puntos de montaje del chasis.
| Artículo | Especificación del catálogo |
|---|---|
| Modelo | 6TG-E130x1947 |
| tipo de producto | Cilindro hidráulico telescópico debajo de la carrocería |
| Número de etapas | 6 |
| Ataque | 1.947 milímetros |
| Figura de extensión listada | 53 |
| Volumen de trabajo | 14L |
| Masa | 53 kilogramos |
| Presión máxima de trabajo | 180 barras |
| Rango de capacidad de volcado | 11-18 toneladas |
| Dimensión A | 543 milímetros |
| Dimensión B | 216 milímetros |
| Dimensión C | 327 milímetros |
| Dimensión D | 132mm |
| Dimensión E | 92mm |

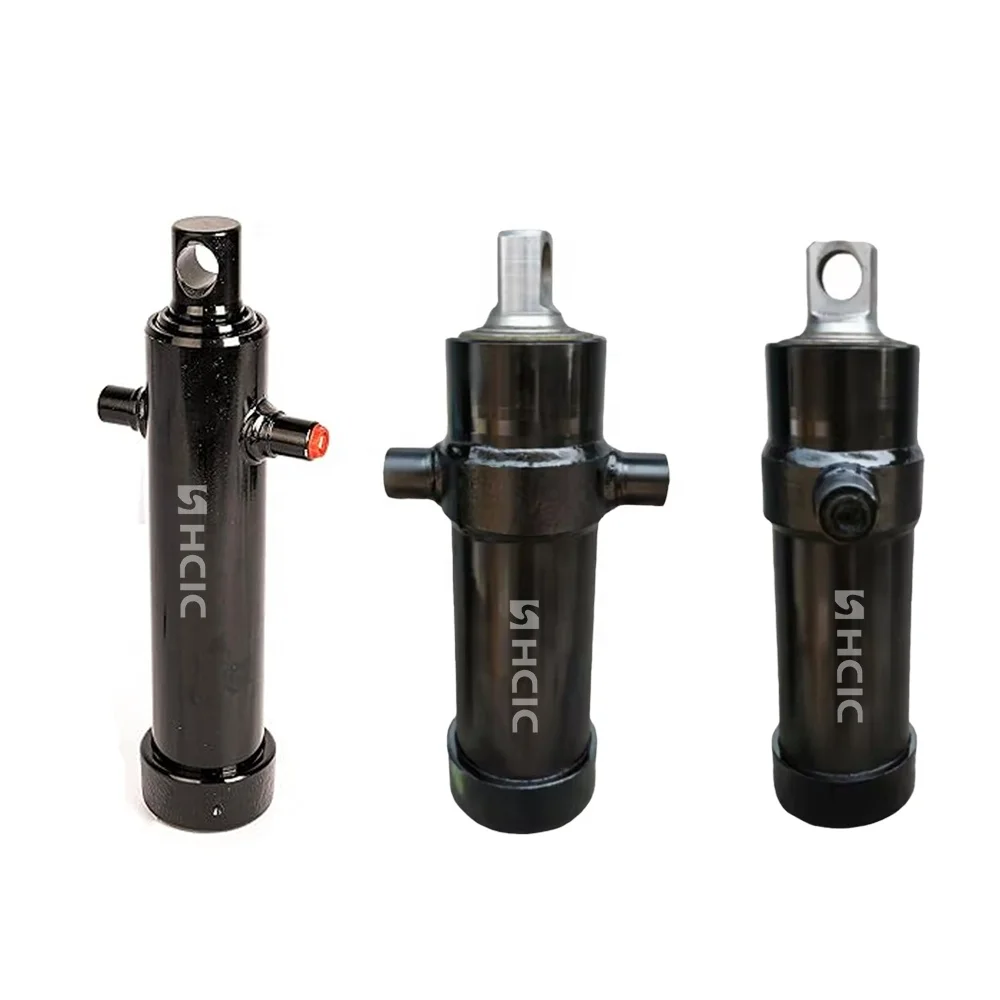

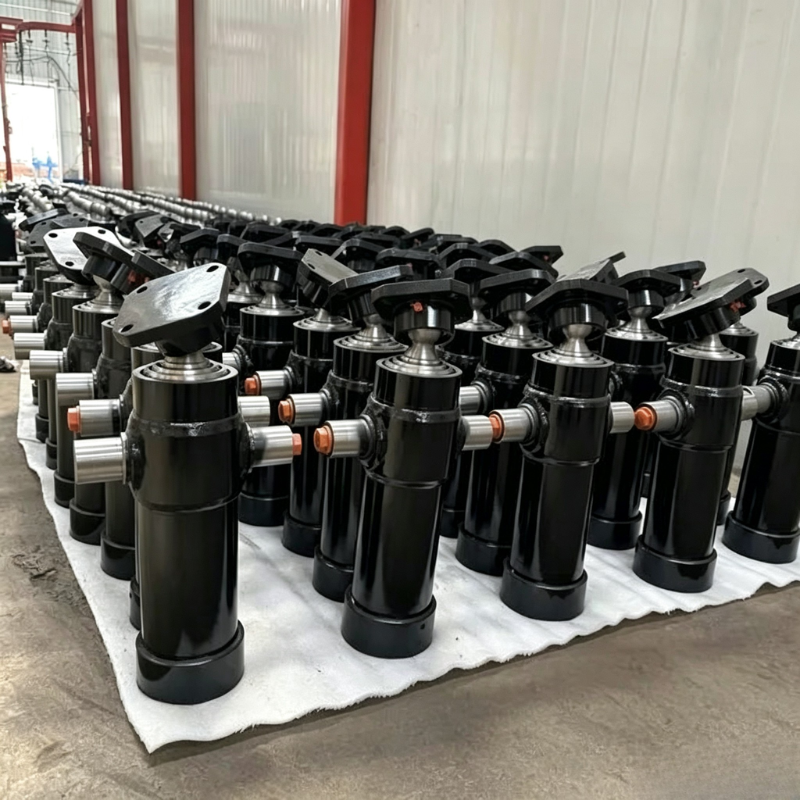

El catálogo también enumera la gama de bajos con versiones de bola y ojo, soportes y soportes de montaje y varias opciones de puertos. La configuración exacta de conexión y montaje para una cotización debe confirmarse con el plano requerido y el diseño del remolque.

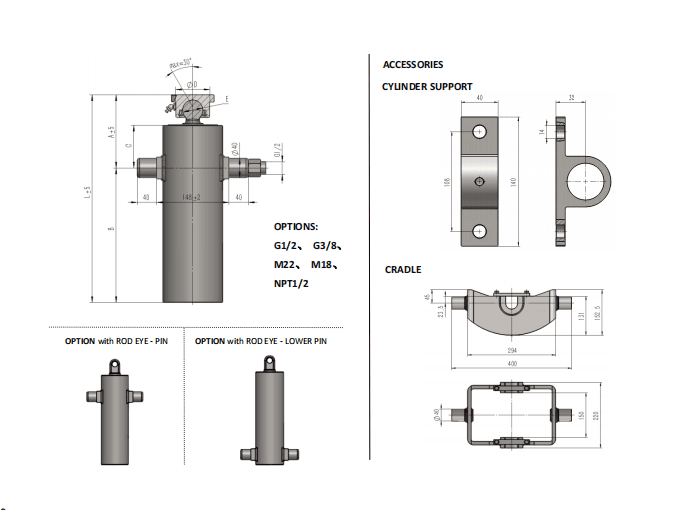

El catálogo identifica las dimensiones A a E en los datos del producto. Estas dimensiones son referencias de instalación, no valores intercambiables. Un cilindro de repuesto debe coincidir con el centro del pasador, el soporte, la holgura y la geometría de la carrocería reales del remolque.
Una revisión práctica debe comparar:
- El espacio disponible debajo del volquete cuando está retraído.
- Posición de trabajo del cilindro y recorrido de extensión.
- Alineación con alfiler o ojo en ambos extremos.
- Espacio libre del chasis, carrocería, ejes, mangueras y otros componentes.
- El ángulo de inclinación requerido y el punto donde el cilindro alcanza su extensión total.
- La posición de la bisagra del cuerpo y la dirección de transferencia de carga.
La carrera de 1.947 mm es sólo una parte del ajuste. Un cilindro con la misma carrera puede seguir siendo inadecuado si su longitud de cierre, su altura de montaje o su geometría de conexión son diferentes.

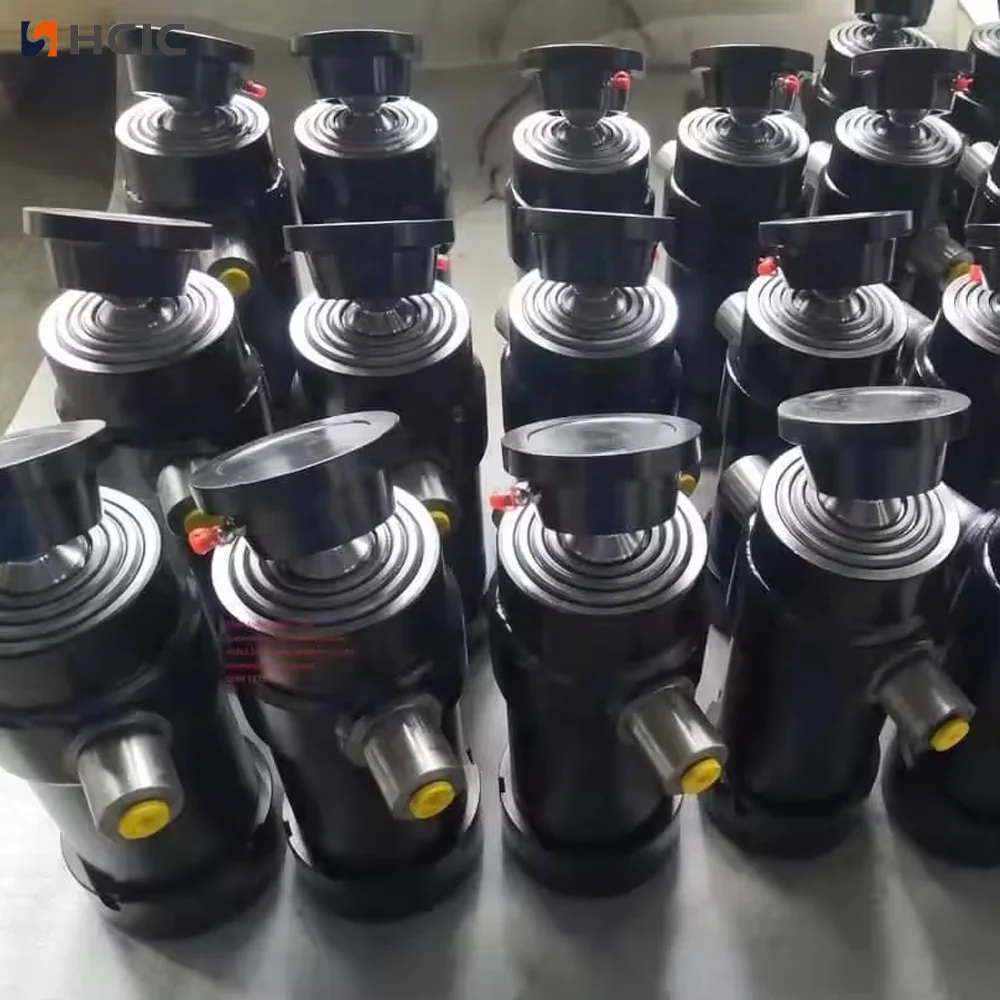

La construcción de seis etapas permite que el 6TG-E130x1947 proporcione una carrera larga desde una disposición compacta debajo de la carrocería. Las secciones del cilindro anidadas comparten la tarea de extensión, por lo que cada etapa y su interfaz de sellado deben funcionar en el orden correcto.
Los cilindros telescópicos también requieren una cuidadosa atención a la alineación. Los soportes de montaje deben guiar el cilindro a través de su recorrido previsto sin forzar las etapas a soportar cargas laterales creadas por un marco distorsionado. El cilindro es un componente que produce fuerza; no debe usarse para corregir un problema de alineación de bisagras o chasis.
El catálogo describe la gama de bajos disponible con soportes y soportes. Para una instalación OEM, el diseño del soporte, la alineación de los pasadores y la disposición del soporte deben revisarse junto con el cilindro en lugar de tratarse como consideraciones posteriores por separado.
El catálogo enumera una presión de trabajo máxima de 180 bar y un rango de capacidad de vuelco de 11 a 18 toneladas para el 6TG-E130x1947. Estas cifras deben leerse dentro de la configuración prevista del equipo. No establecen la clasificación de carga útil de un remolque completo.
El rendimiento de vuelco real depende del peso de la carrocería, la distribución de la carga útil, la fricción de las bisagras, el ángulo del cilindro, la posición de montaje, el flujo hidráulico, las pérdidas de presión y la resistencia estructural. El fabricante del remolque sigue siendo responsable de comprobar el recorrido completo de la carga y las condiciones de funcionamiento seguras.
La cifra de 180 bar también debe coincidir con la bomba, la válvula, las mangueras, los accesorios y los accesorios de montaje. Un sistema no debe operarse por encima de la clasificación permitida de su componente con la clasificación más baja.
La descripción del cilindro debajo de la carrocería de HCIC indica que los sellos utilizados en esta gama están destinados a resistir la deformación y el desgaste permanentes y funcionar dentro de un rango de temperatura de -40 °C a +100 °C. El catálogo también indica que las etapas utilizan cromado duro y que la gama está diseñada para una presión máxima de trabajo de 200 bar en la descripción general de las características de los bajos.
Para la fila de mesa específica 6TG-E130x1947, la presión máxima de trabajo indicada es 180 bar. Se debe utilizar el valor de la tabla específico del modelo para este artículo y cotización de producto. La declaración de rango más amplio no debe usarse para reemplazar el valor listado del modelo.
El catálogo presenta el 6TG-E130x1947 como producto de bajos para equipos de volcado. No proporciona un compuesto de sellado completo, espesor de superficie, ciclo de vida ni intervalo de mantenimiento detallado para este modelo específico. Esos detalles deben confirmarse cuando se conozcan el medio operativo, el clima y el ciclo de trabajo.
Un comprador que reemplace o especifique el 6TG-E130x1947 debe preparar la siguiente información:
1. Modelo de cilindro actual y placa de identificación, si está disponible
2. Dimensiones del centro del pasador o del centro del ojo en las posiciones retraída y extendida
3. Carrera requerida y ángulo de inclinación
4. Longitud del volquete, peso en vacío y rango de carga útil previsto
5. Dibujo de ubicación de las bisagras y soporte de montaje
6. Caudal de la bomba, presión del sistema y tipo de válvula.
7. Requisitos de conexión y puerto de manguera
8. Espacio disponible debajo de la carrocería y alrededor del chasis
9. Temperatura de funcionamiento y exposición esperada al agua, polvo o contaminación de la carretera.
10. Si se requieren soportes, soportes, cuna o un kit de instalación completo
La información de instalación clara reduce el riesgo de recibir un cilindro que tenga la carrera correcta pero que no pueda instalarse de manera segura en el remolque.
El catálogo asocia la gama telescópica de bajos con equipos de volcado livianos, aplicaciones de remolques volquete de descarga lateral y de tres vías. Se puede considerar el 6TG-E130x1947 cuando el equipo requiere una carrera larga y el diseño de seis etapas se adapta al espacio disponible debajo de la carrocería.
La aprobación de la solicitud debe basarse en la revisión mecánica e hidráulica completa. La descripción del producto por sí sola no puede confirmar la idoneidad para un modelo de remolque, carga útil o ángulo de inclinación específicos.
El cilindro hidráulico telescópico debajo de la carrocería 6TG-E130x1947 combina una construcción de seis etapas con una carrera de 1.947 mm y dimensiones listadas en el catálogo para la integración en remolque. Para solicitar una cotización técnicamente útil, envíe a HCIC los detalles del cilindro existente, el plano de montaje, el ángulo de inclinación, los datos de la bomba y las condiciones de operación.
Luego, HCIC puede comparar el modelo con la instalación real de los bajos en lugar de depender únicamente de la longitud de la carrera.
