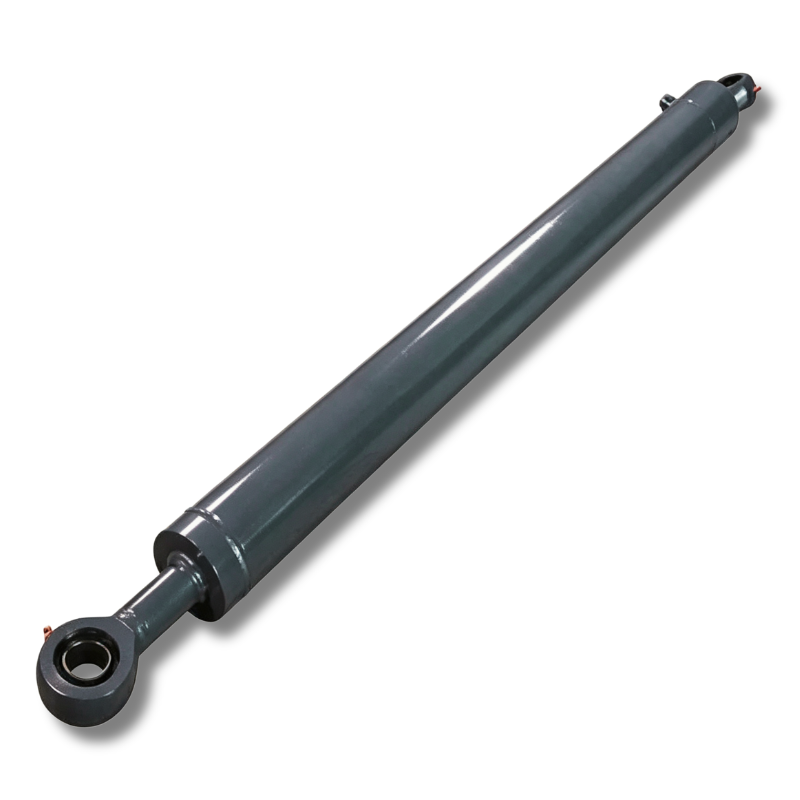

Cilindro hidráulico del sistema de lona

Los cilindros hidráulicos del sistema de lona HCIC serie HR son actuadores hidráulicos de alta resistencia para abrir y cerrar cubiertas de lona en camiones volquete y remolques de desechos. Sometidos a ciclos de alta frecuencia, los cilindros ordinarios sufren fácilmente desgaste del sello y corrosión del vástago, provocando fallas prematuras.

Fabricados para un distribuidor de equipos de desecho de EE. UU. desde 2019, nuestros productos mantienen una tasa de retorno ultrabaja del 0,3 % a cinco años con 1200 unidades suministradas anualmente.

Adoptamos cilindros de acero Q355JR de alta resistencia para resistir la deformación por sujeción. El vástago del pistón AISI-1045 presenta endurecimiento por inducción y nitruración QPQ, lo que proporciona una resistencia a la corrosión y al rayado mucho mejor que el cromado tradicional sin riesgo de pelado.

Los pistones y manguitos guía de hierro dúctil QT500-7 ofrecen lubricación de grafito incorporada, lo que garantiza un movimiento suave y un rendimiento confiable de arranque en frío para un funcionamiento duradero y sin problemas.

I. Desglose del modelo: tres tamaños

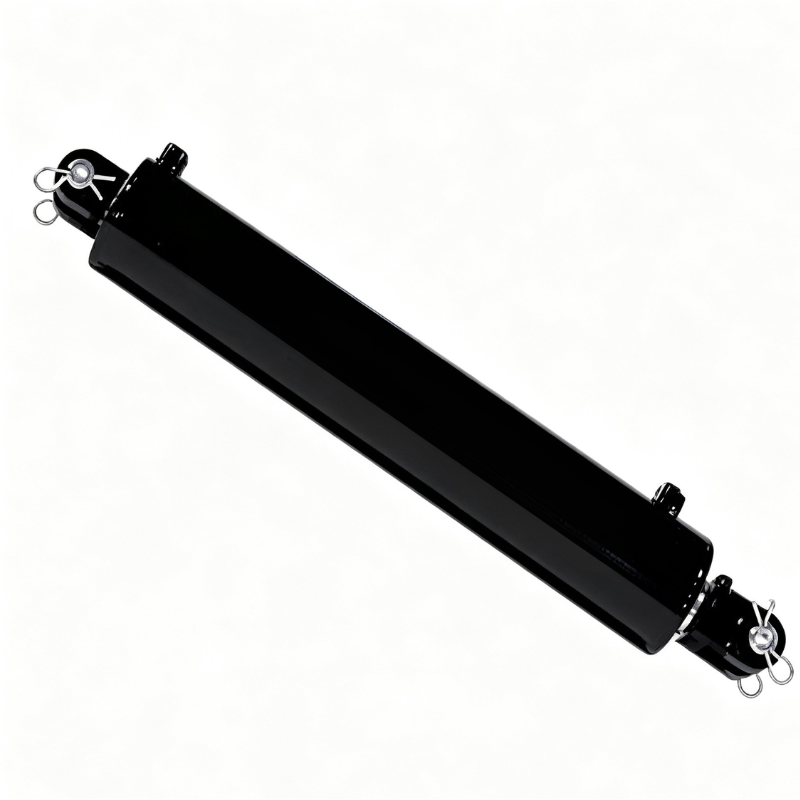

1.1 HR4752: diámetro de 2" × varilla de 1,25" × carrera de 36"

El caballo de batalla. Esto se adapta a la mayoría de los sistemas de lonas debajo de la carrocería estándar en contenedores rodantes de 20 a 40 yardas y remolques volquete de tamaño completo.

Con un diámetro de 2" y una presión de trabajo de 14 MPa, la fuerza de empuje es de aproximadamente 2850 lbs (12,7 kN). Suficiente para una lona que pesa entre 80 y 120 lbs, incluida la barra de rodillos. La fuerza de tracción con un diámetro de varilla de 1,25" es de aproximadamente 1740 lbs (7,7 kN). Esto es suficiente para tensar la lona y que no se mueva a alta velocidad.

La carrera de 36 pulgadas es la especificación más común en el mercado estadounidense. Despeja todo el ancho de una caja volcadora estándar de 8,5 pies.

1.2 HR4719: diámetro de 1,5" × varilla de 1" × carrera de 36"

Trabajo más ligero. Para camiones volquete de un solo eje y remolques de jardinería más pequeños donde la lona es más liviana y el mecanismo del brazo ejerce menos influencia sobre el cilindro.

Fuerza de empuje a 14 MPa: aproximadamente 1.600 libras (7,1 kN). Fuerza de tracción: aproximadamente 890 libras (4,0 kN).

Mismo tratamiento QPQ en la varilla. Mismo cañón Q355JR. Esta no es una versión "económica". Es la misma calidad de construcción en un envolvente más pequeño. La única diferencia es el diámetro interior y la varilla.

1.3 HR4520 — Diámetro de 2,5" × Varilla de 1,25" × Carrera de 16"

Carrera corta, diámetro más ancho. Para sistemas de lona de brazo lateral donde el cilindro se monta en un brazo pivotante y el requisito de carrera es más corto pero la desventaja mecánica es mayor. Estos sistemas tiran de la lona a lo largo de la parte superior del cuerpo en ángulo, de modo que el cilindro ve un componente de carga lateral que un sistema de rodillos en línea recta no ve.

Fuerza de empuje a 14 MPa: aproximadamente 4450 libras (19,8 kN). El orificio adicional compensa la carga angular.

II. Especificaciones técnicas: tabla completa

III. El proceso QPQ: qué sucede a 580 °C

Contamos con nuestra propia línea QPQ. La varilla pasa por tres etapas:

1. Etapa 1: nitruración en baño de sal a 580 °C (±5 °C).** La varilla se sumerge en un baño de sal de cianato fundido durante 90 a 120 minutos. El nitrógeno y el carbono se difunden en la superficie del acero. La capa compuesta (nitruro de hierro épsilon, Fe₂₋₃N) crece hasta 15-20 micrones. Por debajo, la zona de difusión se extiende entre 300 y 500 micras.
2. Etapa 2: enfriamiento de oxidación a 380 °C.** La varilla se transfiere directamente del baño de nitruración a un baño de sal oxidante. Esto convierte las pocas micras más externas de la capa compuesta en magnetita (Fe₃O₄). La capa de magnetita es lo que le da a las piezas tratadas con QPQ ese acabado negro intenso. También proporciona protección secundaria contra la corrosión.
3. Etapa 3: enfriar, enjuagar y sumergir en aceite.** La varilla se enfría en el aire a aproximadamente 120 °C, luego se enjuaga con agua tibia para eliminar los residuos de sal y luego se sumerge en un aceite que desplaza el agua. El aceite penetra en la microporosidad de la capa compuesta, agregando una tercera capa de resistencia a la corrosión.

Prueba de niebla salina según ASTM B117: las varillas de acero 1045 tratadas con QPQ muestran la primera oxidación roja a las 200-300 horas. 1045 sin tratar: óxido rojo en menos de 4 horas. Cromo duro: varía mucho según la calidad del revestimiento, pero normalmente transcurren entre 60 y 100 horas antes de que aparezcan manchas de óxido.

IV. Escenarios de aplicación

4.1 Sistemas de lonas para camiones volcadores (residuos municipales)

La aplicación más común. Los camiones de residuos municipales circulan en condiciones de parada y arranque, a menudo bajo la lluvia, la sal de las carreteras y el barro de los vertederos. El cilindro de lona se encuentra encima del cuerpo, completamente expuesto. HR4752 es la especificación estándar aquí. La varilla QPQ maneja la corrosión. El cañón Q355JR resiste la fuerza de sujeción y la vibración.

4.2 Remolques de contenedores rodantes

A veces se requiere una carrera más larga (hasta 48 pulgadas en configuraciones personalizadas). Hemos fabricado variantes HR4752 con carrera de 42" y 48". Mismo diámetro y varilla. La carrera más larga requiere un cañón y una varilla más largos, por lo que la longitud retraída aumenta en consecuencia. Utilizamos un tubo pulido de precisión con un acabado de diámetro interior Ra ≤ 0,4 μm independientemente de la carrera.

4.3 Remolques agrícolas para granos

Los remolques de granos utilizan sistemas de lonas para cubrir las cargas durante el transporte. El ambiente es polvoriento, no húmedo, pero el polvo de grano es abrasivo. La superficie de la varilla QPQ a 600-700 HV resiste el desgaste abrasivo mejor que el cromo (normalmente 800-1000 HV pero con una interfaz frágil). No hemos recibido quejas sobre desgaste de varillas por parte de operadores de remolques de granos desde 2020.

4.4 Remolques paisajísticos y agregados

Estos camiones transportan mantillo, grava y arena. La lona se vuelve arenosa. El sello limpiador de varilla es la primera línea de defensa. Especificaciones de un limpiador de poliuretano de doble labio: el labio exterior raspa los residuos, el labio interior retiene la película de aceite. El reemplazo del limpiaparabrisas demora aproximadamente 10 minutos con una herramienta de selección. Recomendamos cambiar el limpiaparabrisas cada 5.000 ciclos.

V. Notas de instalación

El montaje importa. Un cilindro de lona desalineado 2 grados cargará lateralmente la varilla aproximadamente el 3,5% de la fuerza de empuje. En un HR4752 a plena carga, eso equivale a aproximadamente 100 libras de fuerza lateral sobre el cojinete de biela. El manguito guía puede encargarse de eso. Pero si la desalineación es de 5 grados, la carga lateral aumenta al 8,7%, aproximadamente 250 libras. Esto es suficiente para acelerar el desgaste del manguito guía en un factor de 3 a 4 veces.

Utilice cojinetes esféricos en ambos puntos de montaje. Los pasadores de horquilla estándar están bien, pero la horquilla debe poder girar libremente. Si el pasador se atasca, el cuerpo del cilindro se convierte en una viga flexible. Q355JR es fuerte pero no está diseñado para flexionarse 6000 veces al año.

Orientación del puerto: los puertos SAE #4 se pueden sincronizar en incrementos de 90° con respecto al plano de montaje. Díganos el recorrido de su manguera cuando realice el pedido. Marcamos los puertos en el momento del montaje.

VI. Preguntas frecuentes

VII. Qué se envía en la caja

Cada cilindro de la serie HR se envía con:

• El cilindro (probado a presión a 21 MPa durante 2 minutos, no se permiten fugas externas)
• Pasadores de horquilla y pasadores de chaveta en ambos extremos
• Tapones de puerto de plástico (retírelos antes de instalar)
• Un informe de prueba de una página con número de serie, presión de prueba y sello del inspector.
• Rotulador de pintura de retoque amarillo (el color de pintura que utilizamos es negro azabache RAL 9005)

No incluimos accesorios hidráulicos. Demasiados estándares de subprocesos: NPT, JIC, BSP, ORFS, métrico. Cuéntanos qué necesitas y te los incluiremos sin coste adicional más allá del coste de instalación.

VIII. Acerca de HCIC

Jinan Huachen Industrial Co., Ltd. Fundada en 1998. Tres fábricas. Más de 300 personas. Norma ISO 9001:2015.

Nos especializamos en cilindros hidráulicos y unidades de potencia. Los cilindros para lonas de la serie HR se fabrican en la misma línea de producción que nuestros cilindros telescópicos de alta resistencia para camiones de manipulación de residuos. Las mismas máquinas bruñidoras. Misma línea QPQ. Mismos bancos de pruebas de presión.

Cuando compra cilindros HR4752 de HCIC, obtiene cilindros fabricados por una empresa que también fabrica cilindros telescópicos de 6 etapas con capacidad de 25 MPa. El sistema de calidad no cambia porque el cilindro es más pequeño.

Experiencia exportadora: más de 50 países. Hemos realizado envíos a todos los mercados importantes, incluidos EE. UU., Canadá, Australia, Alemania, Reino Unido, Emiratos Árabes Unidos y Brasil. Conocemos el papeleo: certificados de origen, formulario E, formulario F, listas de empaque, conocimientos de embarque. Se maneja internamente.
