El polipasto de tijera HC-416 para sistemas de elevación de remolques de volcado con un diámetro de 5 pulgadas, una carrera de 16 pulgadas, un rango de capacidad de catálogo de 5 a 11,4 toneladas y un peso aproximado de 229 libras.

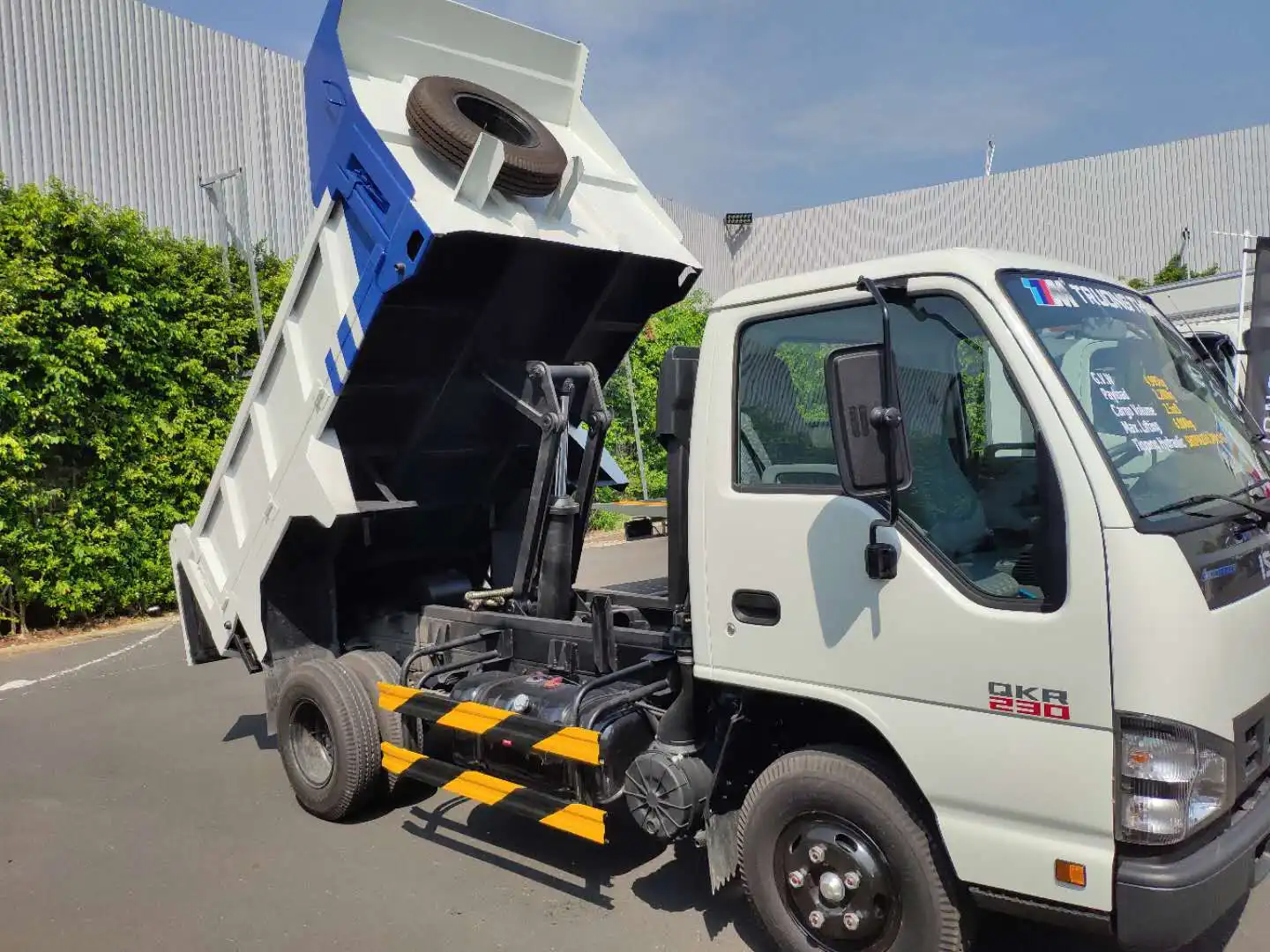

El HC-416 es un polipasto de tijera incluido en el catálogo HCIC-2026 para sistemas de elevación de remolques volquete. Combina un cilindro hidráulico con un mecanismo de tijera, un marco y componentes de montaje para convertir el movimiento del cilindro en una elevación controlada de la caja del volquete.
Este modelo es un punto de partida práctico para los fabricantes de remolques y los compradores de repuestos que necesitan un polipasto de remolque hidráulico compacto con una envolvente dimensional definida. La idoneidad final todavía depende del bastidor del remolque, el peso de la carrocería, la posición de las bisagras, el ángulo de descarga requerido y el circuito hidráulico.
| Parámetro | Valor del catálogo |
|---|---|
| Modelo | HC-416 |
| tipo de producto | Polipasto de tijera para remolque volquete |
| longitud del cuerpo | 40,4 pulgadas |
| Aburrir | 5 en |
| Ataque | 16 pulgadas |
| Vara | 2 en |
| Altura de montaje | 4,97 pulgadas |
| Rango de capacidad del catálogo | 5 a 11,4 toneladas |
| Peso aproximado | 229 libras |

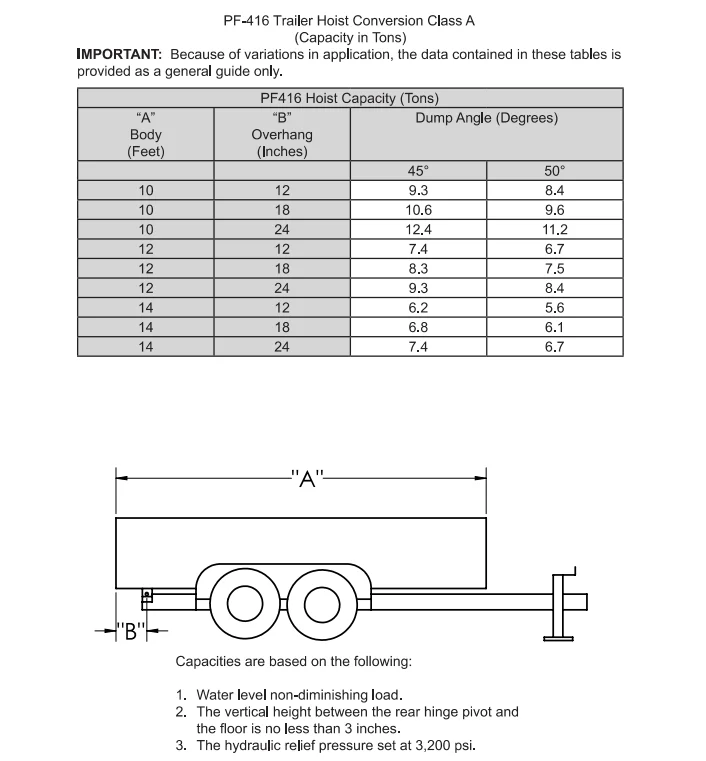

Los valores anteriores se transcriben de la tabla Polipasto de tijera para remolque de volcado en el catálogo HCIC-2026 suministrado, página PDF 15. El rango de capacidad es una referencia del catálogo para la revisión de aplicaciones, no una clasificación de carga útil universal para cada diseño de remolque.
Un cilindro hidráulico directo no siempre proporciona la mejor geometría de elevación para el bastidor de un remolque. Un mecanismo de tijera cambia la relación entre el recorrido del cilindro y el movimiento del cuerpo, ayudando al sistema de elevación a trabajar dentro de un espacio de instalación definido.
El HC-416 es relevante cuando un constructor necesita un paquete de polipasto de 5 pulgadas de diámetro y 16 pulgadas de carrera para un remolque en el rango de aplicación del catálogo de 5 a 11,4 toneladas. El polipasto debe revisarse como parte del sistema de elevación completo en lugar de seleccionarse únicamente por el diámetro del cilindro.
La geometría de la tijera, las posiciones de pivote y la bisagra de la carrocería determinan cuánta fuerza llega a la caja de volcado en diferentes puntos del elevador. Un remolque que es fácil de levantar puede requerir una fuerza y un ángulo diferentes cerca de la parte superior del ciclo de descarga. Es por eso que los planos del marco y las comprobaciones de movimiento son importantes antes de la aprobación de la producción.
El catálogo enumera una longitud de cuerpo de 40,4 pulgadas y una altura de montaje de 4,97 pulgadas para el HC-416. Compare estos valores con el bastidor del remolque, los travesaños y el espacio disponible debajo de la caja del volquete. También verifique el espacio libre mientras la carrocería se mueve desde la posición cerrada hasta el ángulo de descarga requerido.
El diámetro de 5 pulgadas, la carrera de 16 pulgadas y el vástago de 2 pulgadas describen los datos del cilindro principal, pero no definen por sí solos el resultado completo de elevación. Los brazos de tijera, los pasadores de pivote, la bisagra del cuerpo y los soportes de montaje influyen en la trayectoria de la fuerza real.
El polipasto debe instalarse en escuadra. Los pivotes apretados o desalineados pueden crear una resistencia que el circuito hidráulico no puede corregir. Antes de realizar la prueba, confirme que los pasadores estén asentados, que los soportes estén soportados adecuadamente y que los brazos de las tijeras puedan moverse a través del arco previsto.

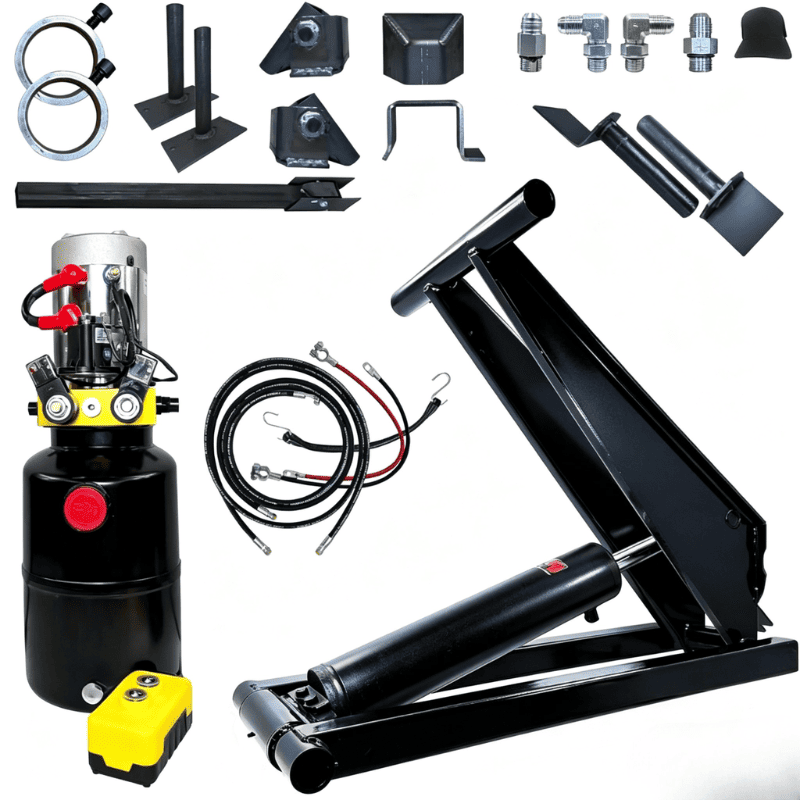

El catálogo describe kits de polipasto de tijera con bomba, tanque de acero, manguera, accesorios, válvula de control de carga, kit de soporte y cables de batería. Se debe confirmar la configuración exacta del kit para el proyecto. La bomba, la protección de alivio, las mangueras y la válvula de control deben coincidir con los requisitos operativos del cilindro y del remolque.
Una función de control de carga es importante en un sistema de remolque volcador porque la caja no debe caer sin control si cambian la presión o las condiciones de la manguera. El diseñador del equipo debe revisar la disposición real de las válvulas y las instrucciones de instalación antes de la puesta en servicio.
El HC-416 se puede considerar para construcciones de remolques volcadores OEM, trabajos de reemplazo de flotas y actualizaciones de remolques donde el espacio disponible en el bastidor y los requisitos de elevación coinciden con los datos del catálogo.
Las discusiones típicas sobre proyectos incluyen remolques volcadores de un solo eje o de eje tándem, remolques utilitarios, remolques agrícolas y remolques de construcción livianos. La elección correcta depende del peso real de la carrocería, la carga útil, la geometría de las bisagras, el ángulo de descarga deseado y el entorno operativo.
No utilice la gama de 5 a 11,4 toneladas como aprobación independiente. La carga útil, la estructura de la carrocería y la distribución de la carga pueden cambiar las fuerzas en el sistema de elevación. Se debe completar una revisión técnica antes de reemplazar un polipasto diferente con HC-416.
Para una cotización o revisión de reemplazo del polipasto de tijera HC-416, envíe:
Estos detalles permiten revisar el polipasto, el cilindro y la unidad de potencia hidráulica como un solo sistema.
El HC-416 ofrece a los constructores de remolques basculantes un modelo de polipasto de tijera definido para evaluar: longitud de carrocería de 40,4 pulgadas, diámetro de 5 pulgadas, carrera de 16 pulgadas, altura de montaje de 4,97 pulgadas y un rango de capacidad de catálogo de 5 a 11,4 toneladas.
Envíe el diseño del remolque, los requisitos de elevación y los datos hidráulicos a HCIC para una revisión específica del proyecto antes de realizar el pedido.
