Revise las dimensiones del catálogo del polipasto eléctrico modelo 621 para remolques de volteo y verifique el espacio del bastidor del remolque, la geometría de montaje, el espacio libre para la carrocería y el acceso de servicio antes de realizar el pedido.

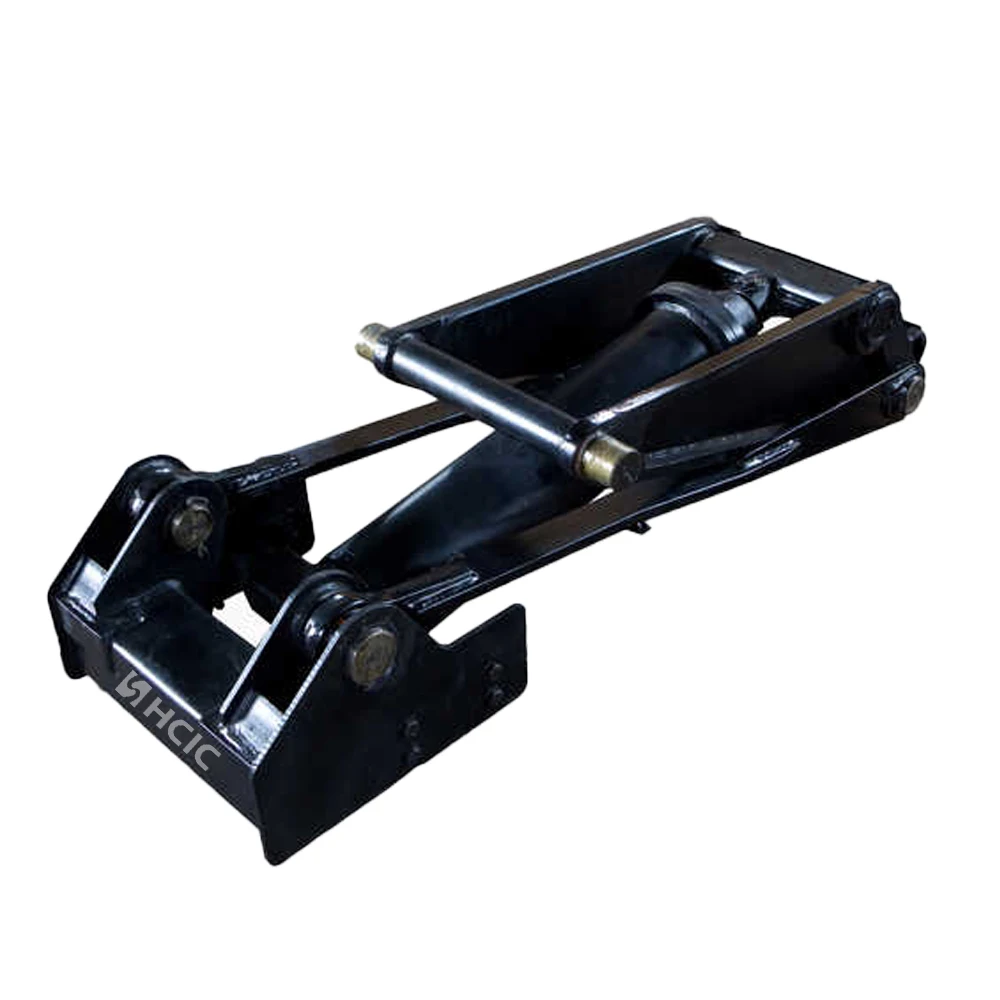

El polipasto eléctrico modelo 621 para remolques de volteo figura en el catálogo de American Power Hoists suministrado para aplicaciones de sistemas de elevación de remolques. Para un fabricante OEM o un comprador de reemplazo, el primer paso importante es el ajuste dimensional: el polipasto debe funcionar con el marco del remolque, el movimiento de la caja de descarga, los puntos de montaje y la disposición hidráulica.

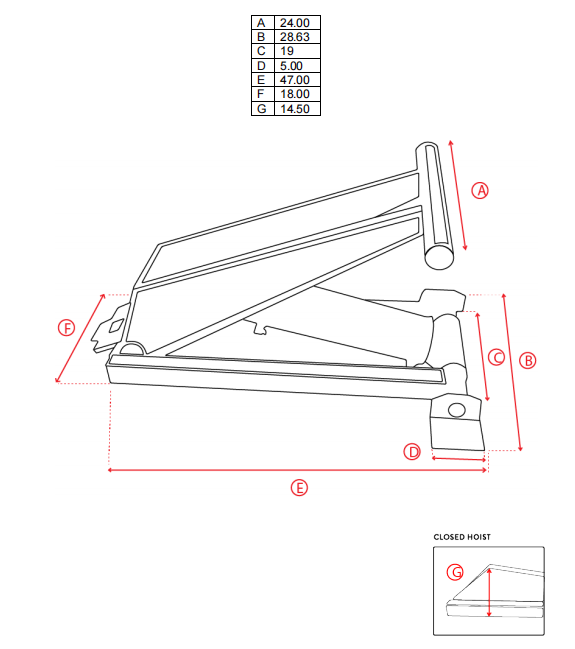

La página del Modelo 621 proporciona siete referencias dimensionales, de la A a la G. Estas medidas proporcionan un punto de partida práctico para una revisión del dibujo del remolque antes de aprobar los detalles finales del soporte, el pasador y el refuerzo.
| Parámetro | Valor del catálogo |
|---|---|
| Modelo | 621 |
| categoría de producto | polipasto eléctrico |
| Dimensión A | 24.00 en |
| Dimensión B | 28,63 pulgadas |
| Dimensión C | 19.00 en |
| Dimensión D | 5,00 pulgadas |
| Dimensión E | 47,00 pulgadas |
| Dimensión F | 18.00 en |
| Dimensión G | 14,50 pulgadas |
Los valores anteriores se transcriben de la página del Modelo 621 en el catálogo suministrado. Confirme el dibujo técnico más reciente con el remolque real antes de la aprobación de producción o reemplazo.

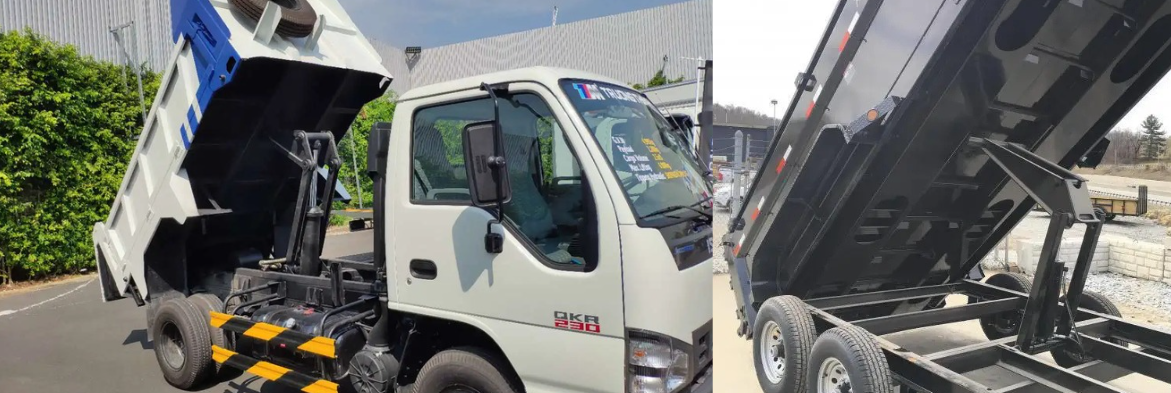

Un polipasto de remolque funciona mediante un ángulo mecánico cambiante. El espacio disponible debajo de una caja volcadora cerrada puede cambiar a medida que la caja comienza a levantarse. Los travesaños del bastidor, los soportes, las mangueras hidráulicas y la parte inferior de la carrocería deben permanecer libres durante todo el movimiento.
Por esta razón, el polipasto eléctrico Modelo 621 debe evaluarse como parte del sistema de elevación completo en lugar de seleccionarse únicamente por el número de modelo. La estructura del remolque, la posición de la bisagra trasera, la disposición de montaje y el circuito hidráulico afectan la instalación final.
Comience con las dimensiones A, B y C al comparar el polipasto con el espacio disponible entre el marco y la caja del volquete. Mida la posición cerrada y luego revise la trayectoria del movimiento del cuerpo durante el ciclo de elevación.
Es posible que una verificación de la holgura estática no revele el contacto que se produce cuando el cuerpo gira. Un plano acotado o fotografías de instalación marcadas son más útiles que una sola medida tomada desde el remolque cerrado.
Las dimensiones D, F y G ayudan al comprador a analizar las placas de soporte, las posiciones de los pasadores y el refuerzo del marco. No deben tratarse como un dibujo de soporte completo. El diseño de montaje real debe tener en cuenta las cargas de reacción, la alineación de los pasadores, la disposición de la soldadura y la estructura que recibe la fuerza de elevación.
La disposición de soporte también necesita suficiente acceso para la inspección, el tendido de mangueras y futuros trabajos de servicio. Una instalación hermética no es automáticamente una buena instalación si el acceso de rutina está bloqueado.
La dimensión E aparece como 47,00 pulgadas para el modelo 621. Compare este valor con la longitud de instalación disponible, la posición del cuerpo cerrado y la ubicación de travesaños o equipos cercanos.
La disposición general también debería dejar espacio para las conexiones hidráulicas y la inspección visual. La aprobación final debe basarse en el último dibujo y el sobre de movimiento completo.
El polipasto eléctrico modelo 621 para remolques de volteo es relevante para proyectos de sistemas de elevación donde se requiere un modelo de catálogo definido y una referencia dimensional. Puede revisarse para construcciones de remolques OEM, trabajos de reemplazo y rediseños de sistemas cuando se confirmen los requisitos mecánicos e hidráulicos.
La página del Modelo 621 suministrada enumera las dimensiones, pero no proporciona una capacidad verificada, un valor de presión de trabajo, una cifra de vida útil ni una certificación para este modelo. Estos detalles deben confirmarse para el proyecto real y no deben inferirse del número de modelo.
Para una revisión de OEM o reemplazo, envíe:
Esta información ayuda al HCIC a evaluar el ajuste sin asumir detalles estructurales o hidráulicos ocultos.
Es un polipasto eléctrico incluido en el catálogo que se considera aquí para aplicaciones de sistemas de elevación de remolques de volcado. La idoneidad final depende de la estructura del remolque, la disposición de montaje y el sistema hidráulico.
El catálogo enumera A en 24,00 pulgadas, B en 28,63 pulgadas, C en 19,00 pulgadas, D en 5,00 pulgadas, E en 47,00 pulgadas, F en 18,00 pulgadas y G en 14,50 pulgadas.
| Parámetro | Valor del catálogo |
|---|---|
| Modelo | 621 |
| categoría de producto | polipasto eléctrico |
| Dimensión A | 24.00 en |
| Dimensión B | 28,63 pulgadas |
| Dimensión C | 19.00 en |
| Dimensión D | 5,00 pulgadas |
| Dimensión E | 47,00 pulgadas |
| Dimensión F | 18.00 en |
| Dimensión G | 14,50 pulgadas |
No se muestra ningún valor de capacidad verificado en la página del Modelo 621 suministrada. La capacidad debe compararse con el diseño completo del remolque y los requisitos del proyecto.
No automáticamente. Antes de tomar una decisión de reemplazo, se deben verificar los puntos de montaje, los centros de los pasadores, el espacio libre, el movimiento de la carrocería, las conexiones hidráulicas y la resistencia del marco.
La dimensión E figura como 47,00 pulgadas. Debe compararse con la longitud de instalación disponible, la posición del cuerpo cerrado, el acceso de servicio y los miembros del marco cercanos.
Envíe la referencia del modelo, detalles del remolque, espacio de instalación medido, ubicación de bisagras y pasadores, fotografías o dibujos, información hidráulica existente y la secuencia de elevación requerida.
Para obtener una cotización precisa, envíe el dibujo del remolque, las medidas de montaje y la información hidráulica disponible a HCIC. La decisión final debe utilizar el último plano y el dispositivo de elevación completo.
Jinan Huachen Industrial Co., Ltd. (HCIC) desarrolla y fabrica cilindros hidráulicos y unidades de potencia para aplicaciones industriales y de vehículos. Para un proyecto del Modelo 621, HCIC puede revisar la información de instalación disponible e identificar los detalles técnicos necesarios para una cotización de OEM o reemplazo.
Solicite una revisión del polipasto eléctrico Modelo 621:
- Sitio web: https://jnhcic.com/
- Correo electrónico: davidsong@mail.huachen.cc
-WhatsApp/Tel: +86 153 7619 8599
Cilindro de ingeniería

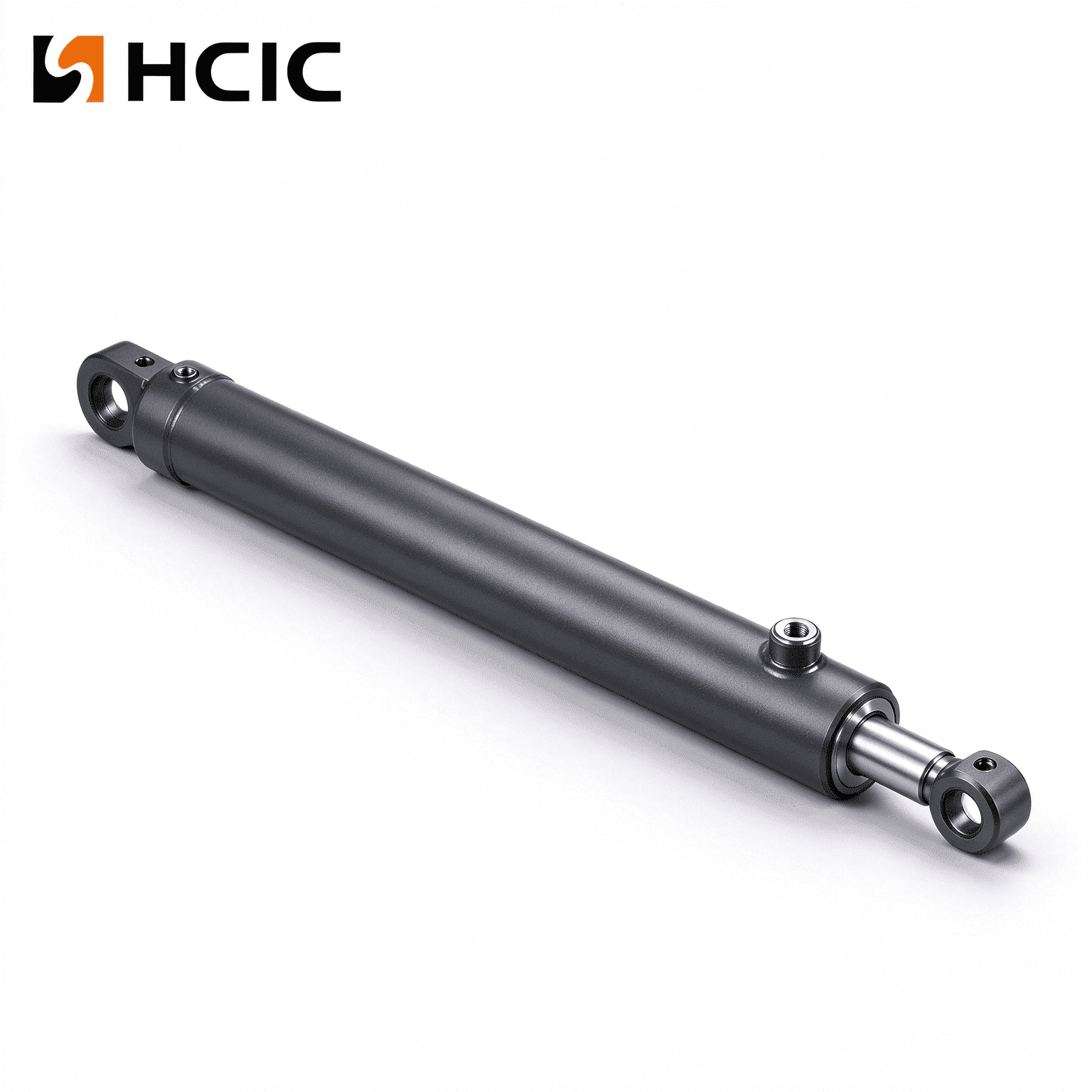

Cilindro del brazo del cargador frontal

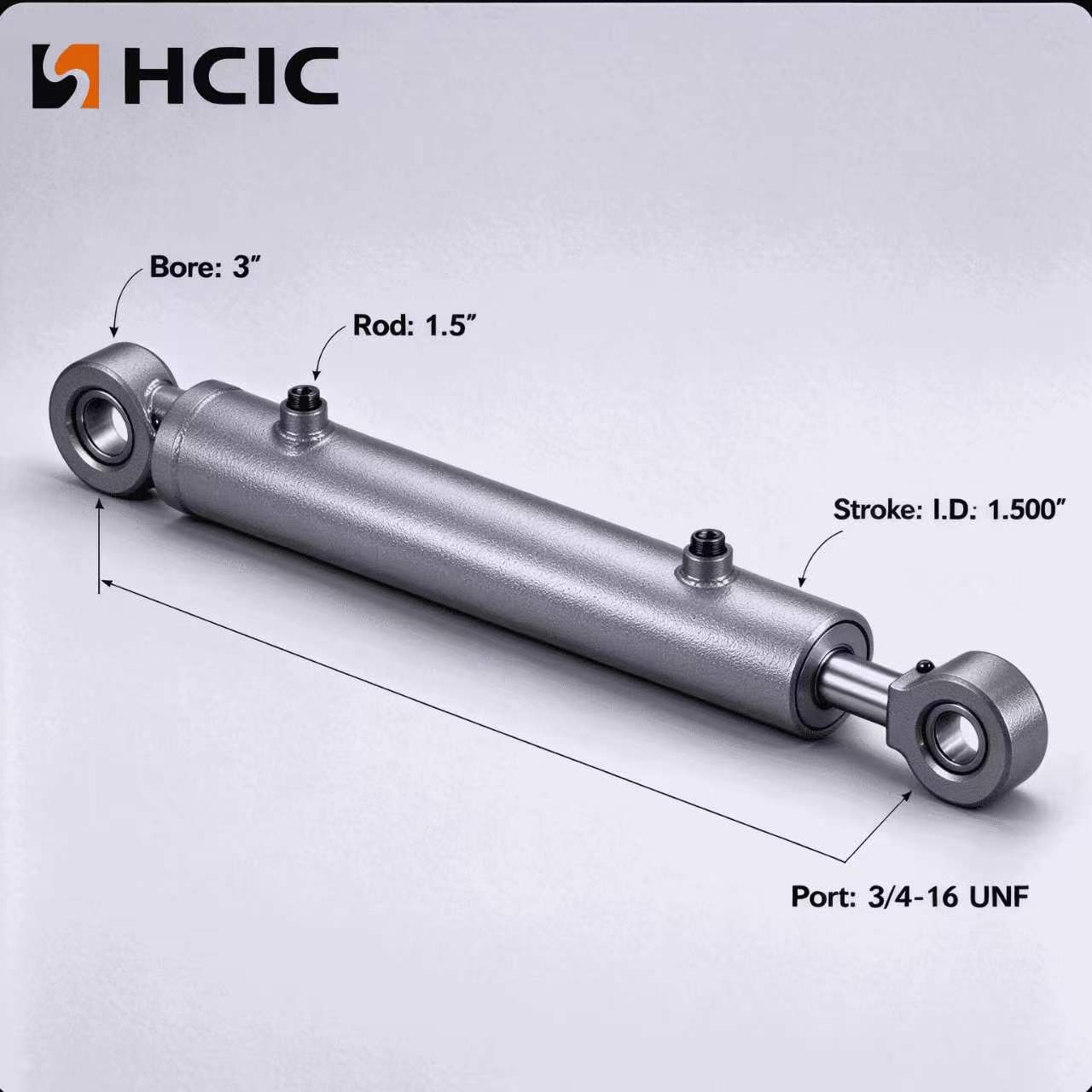

Cilindro hidráulico de elevación y alcance para maquinaria de recolección de residuos

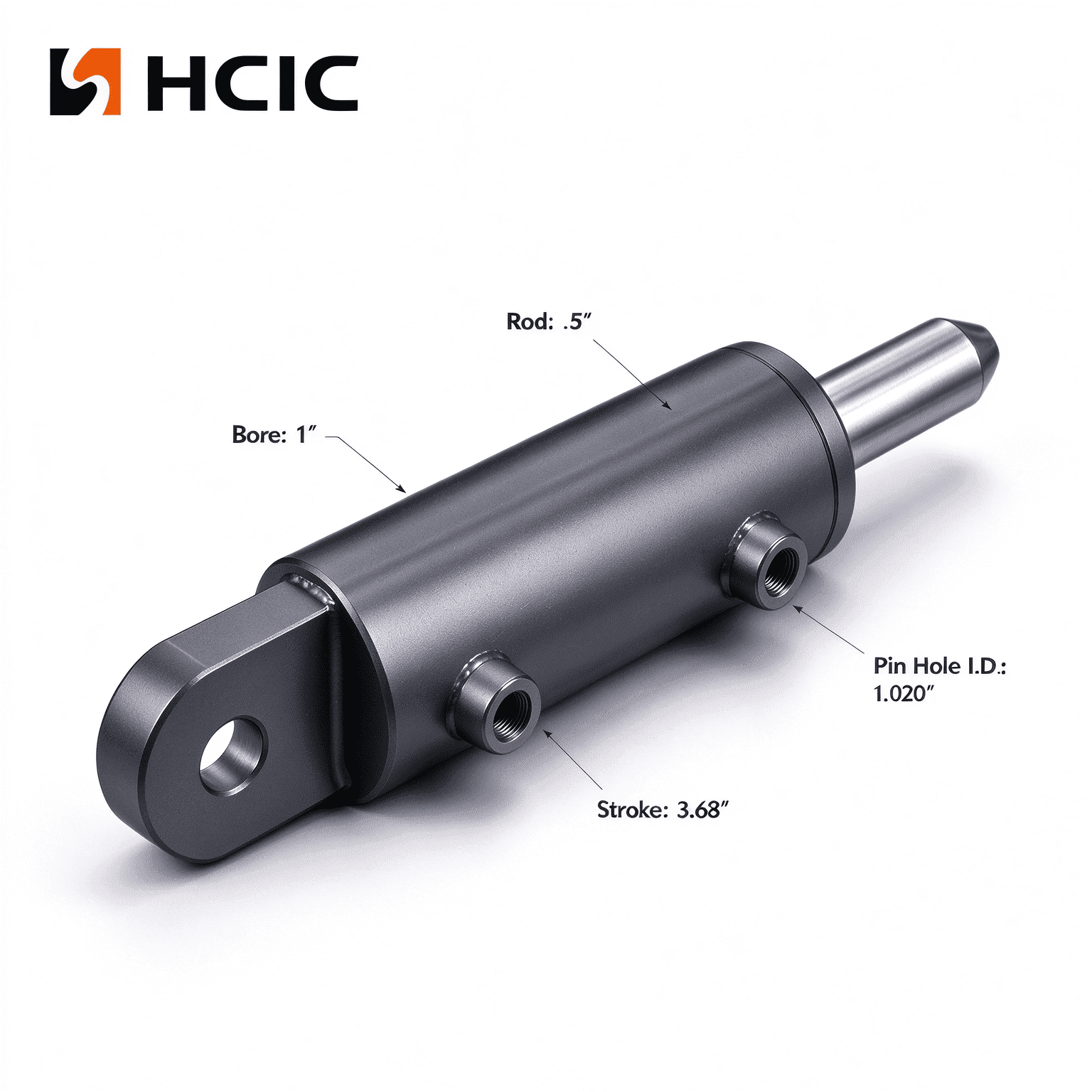

Cilindro hidráulico de bloqueo de puerta trasera para equipos de recolección de residuos
