El polipasto eléctrico modelo 516 para sistemas de elevación de remolques de volcado es una solución de elevación compacta para remolques de volcado, con una dimensión de carrocería de 24 pulgadas y una longitud de polipasto de 39,25 pulgadas para la planificación de la instalación.
El polipasto eléctrico modelo 516 es una opción de polipasto compacto para sistemas de elevación de remolques de volcado. Las dimensiones de su catálogo proporcionan un punto de partida práctico para comprobar el espacio del marco, la geometría de las bisagras y los requisitos de instalación hidráulica antes de realizar un pedido.
El polipasto eléctrico modelo 516 figura en el catálogo de American Power Hoists con siete referencias dimensionales, de la A a la G. Estas medidas ayudan al fabricante de un remolque o al comprador de reemplazo a comparar el polipasto con el área de montaje disponible en lugar de seleccionar el equipo solo por la capacidad de elevación.
| Parámetro | Valor del catálogo |
|---|---|
| Modelo | 516 |
| categoría de producto | polipasto eléctrico |
| Dimensión A | 24.00 en |
| Dimensión B | 28,50 pulgadas |
| Dimensión C | 19,50 pulgadas |
| Dimensión D | 5,00 pulgadas |
| Dimensión E | 39,25 pulgadas |
| Dimensión F | 16,25 pulgadas |
| Dimensión G | 10.00 en |
Estas son las dimensiones del catálogo. El dibujo debe compararse con el marco, los puntos de pivote y el método de instalación reales del cliente antes de la aprobación final.
Un polipasto para remolque de volteo hace más que proporcionar fuerza de elevación. Tiene que encajar entre los largueros del bastidor, funcionar con la geometría de la caja del volquete y dejar suficiente espacio para la estructura en movimiento. Por lo tanto, el polipasto motorizado Modelo 516 se puede evaluar en tres pasos prácticos.

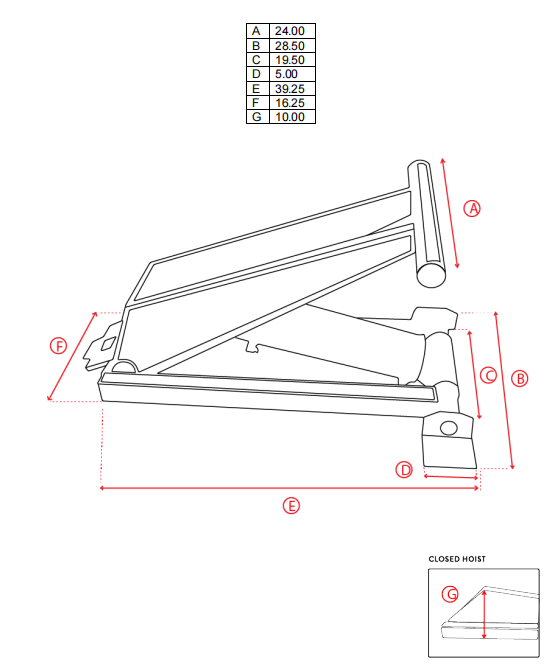

Comience con las dimensiones A, B y C del dibujo del catálogo. Compárelos con el espacio disponible en el marco y la posición de la bisagra del volquete. Una dimensión que parece aceptable en el papel aún puede crear interferencia cuando el cuerpo gira, por lo que se debe verificar la trayectoria completa del movimiento.
Las dimensiones D, F y G ayudan al comprador a revisar la relación de montaje del polipasto con el marco del remolque y los soportes de soporte. Las placas de montaje, los centros de pasadores y los detalles de refuerzo correctos dependen del diseño del remolque. No deben adivinarse únicamente por el número de modelo.
La dimensión E aparece como 39,25 pulgadas para el modelo 516. Esta medida es importante cuando el polipasto debe colocarse debajo de una caja de descarga de longitud limitada. Se debe revisar junto con la posición de cierre, el ángulo del cuerpo y el espacio requerido para el acceso al servicio.
Usar el número de modelo exacto facilita el procesamiento de una consulta de OEM o de reemplazo. Le brinda al proveedor un punto de referencia claro mientras el comprador confirma la estructura del remolque, la disposición de montaje y los requisitos operativos.
Para solicitar reemplazo, el comprador deberá enviar la placa del modelo o referencia del catálogo, fotografías de la instalación existente, las dimensiones de montaje disponibles y la disposición de elevación del remolque. Si la unidad original ha sido modificada, las dimensiones actualizadas son más útiles que un número de modelo antiguo por sí solo.
El polipasto eléctrico modelo 516 está diseñado para discusiones sobre sistemas de elevación de remolques de volcado donde son importantes un diseño compacto del polipasto y un ajuste dimensional. La idoneidad final depende de la carrocería del remolque, la carga, la posición de las bisagras, el circuito hidráulico y el diseño estructural. Las dimensiones del catálogo no establecen por sí solas una clasificación de capacidad de elevación.
Para solicitar una revisión de instalación del polipasto eléctrico modelo 516, proporcione:
- Tipo de remolque y dimensiones de la carrocería.
- Espacio de instalación disponible
- Ubicaciones de bisagras y pasadores de montaje
- Componentes hidráulicos existentes, si se trata de un reemplazo.
- Secuencia de elevación requerida
- Fotos o plano acotado de la instalación actual.
- Entorno operativo y ciclo de trabajo esperado.
Esta información le permite a HCIC revisar la solicitud sin asumir detalles que no se muestran en el catálogo.
El polipasto eléctrico Modelo 516 se evalúa mejor como parte de un sistema completo de elevación de remolque volcador. Las dimensiones de su catálogo, especialmente la dimensión A de 24,00 pulgadas, la dimensión E de 39,25 pulgadas y la dimensión G de 10,00 pulgadas, brindan a los compradores una base clara para verificar el espacio de instalación. Para obtener una cotización precisa, envíe el dibujo del remolque y la información de montaje medida a HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) desarrolla y fabrica cilindros hidráulicos y unidades de potencia para aplicaciones industriales y de vehículos. Para un proyecto del Modelo 516, HCIC puede revisar la información de instalación disponible y asesorar sobre los siguientes detalles técnicos requeridos para la cotización.
Solicite una revisión del polipasto eléctrico Modelo 516:
- Sitio web: https://jnhcic.com/
- Correo electrónico: davidsong@mail.huachen.cc
-WhatsApp/Tel: +86 153 7619 8599
