Revise las dimensiones del cilindro hidráulico de pasador a pasador 53-4592-72, la carrera de 71,94 pulgadas, el puerto NPTF de 3/4 de pulgada y el peso del catálogo de 155 lb para planificar el reemplazo del OEM.
Stroke:
1.827 milímetrosClosed length:
930 mmExtended length:
2757 mmPort:

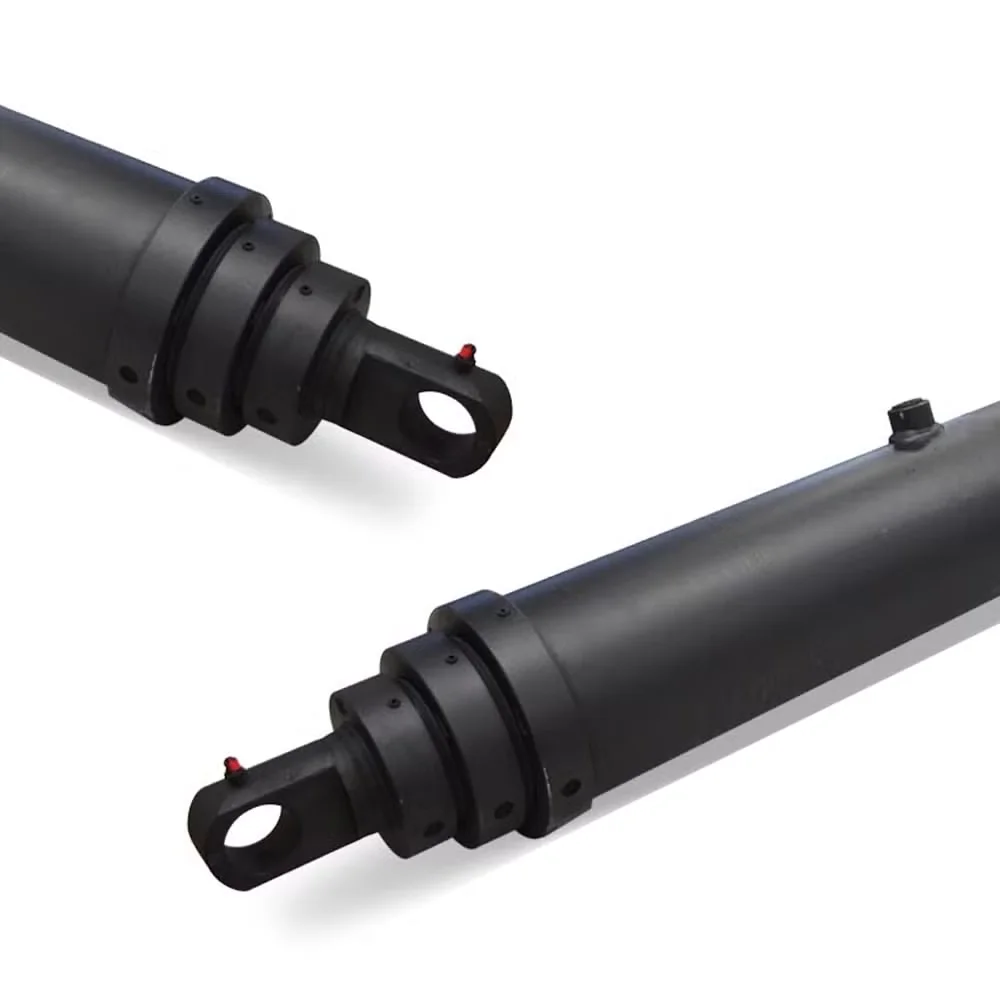

3/4 de pulgada NPTFEl cilindro hidráulico de pasador a pasador 53-4592-72 es un modelo de la serie 4000 que figura en el catálogo HCIC-2026. Su principal valor para un proyecto de reemplazo o OEM es dimensional: el catálogo identifica la carrera, las longitudes cerradas y extendidas, la geometría de montaje, el puerto, el volumen de aceite y el peso en una fila de productos.
Este tipo de cilindro no se selecciona únicamente por carrera. Los centros de los pasadores, las orejas de montaje, el espacio libre circundante, la conexión hidráulica y el espacio de servicio disponible deben coincidir con la máquina. Para un comprador que reemplaza una unidad existente, el punto de partida más seguro es el dibujo del cilindro actual o un conjunto completo de mediciones de campo.

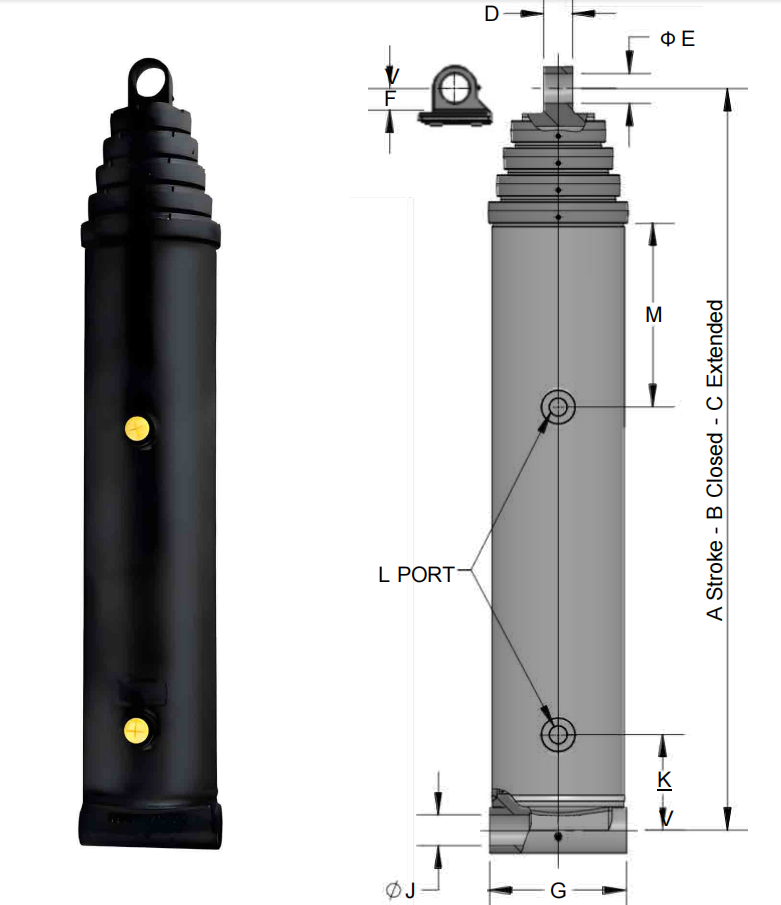

| Artículo | Valor en pulgadas | Valor métrico |
|---|---|---|
| Modelo | 53-4592-72 | 53-4592-72 |
| Serie | Serie 4000 | Serie 4000 |
| Accidente cerebrovascular, A | 71,94 pulgadas | 1.827 milímetros |
| Longitud cerrada, B | 36,62 pulgadas | 930 milímetros |
| Longitud extendida, C | 108,56 pulgadas | 2.757 milímetros |
| Dimensión D | 1,50 pulgadas | 38mm |
| Dimensión E | 2,06 pulgadas | 52mm |
| Dimensión F | 2,00 pulgadas | 51mm |
| Dimensión G | 7,00 pulgadas | 178 milímetros |
| Dimensión J | 2,06 pulgadas | 52mm |
| Dimensión K | 19,50 pulgadas | 495 milímetros |
| Puerto | 3/4 de pulgada NPTF | 3/4 de pulgada NPTF |
La página del catálogo no proporciona una clasificación de presión universal, una clasificación de carga ni una garantía de rendimiento específica de la máquina para este modelo. Estos requisitos deben confirmarse para el equipo real.

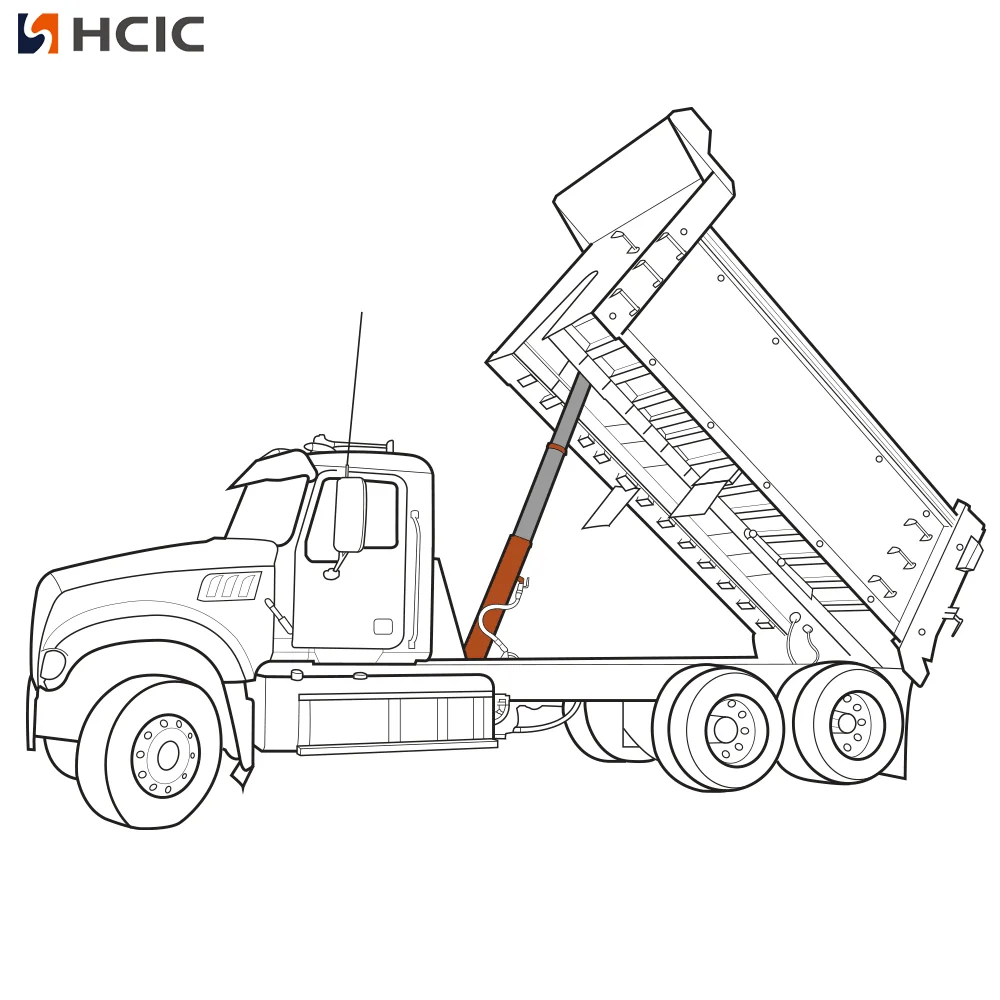

Un cilindro de pasador a pasador transfiere el movimiento a través de dos puntos de montaje. Un extremo se conecta a un soporte fijo y el otro se conecta a la estructura móvil. A medida que el aceite cambia la longitud del cilindro, la distancia entre los dos pasadores cambia y la máquina se mueve a través del arco diseñado.
Por eso son importantes las longitudes extendidas y cerradas. La fila 53-4592-72 enumera 36,62 pulgadas cerradas y 108,56 pulgadas extendidas. La diferencia es la referencia de carrera del catálogo, pero la máquina aún necesita suficiente espacio físico para el cilindro, pasadores, soportes, mangueras y el recorrido completo de la estructura.
Las dimensiones D, E, F, G, J y K también son importantes durante el reemplazo. Pueden controlar la relación entre el cuerpo del cilindro, los accesorios de montaje, la ubicación del pasador y la envolvente de conexión. Un cilindro que tiene la carrera correcta pero la geometría de montaje incorrecta puede crear un costoso problema de instalación.
Mida los centros de los pasadores instalados en las posiciones cerrada y extendida de la máquina. Verifique el diámetro del pasador, el ancho del soporte, el espacio entre las orejas, el estado del buje y la dirección en la que la carga ingresa a la junta. No fuerce un reemplazo en un soporte que fue diseñado para un sobre de montaje diferente.
Mueva la máquina por todo su rango mecánico con el circuito hidráulico aislado de forma segura según el procedimiento del sitio. Busque interferencias entre el cuerpo del cilindro, la varilla, los soportes, las protecciones, las mangueras y la estructura cercana. La longitud extendida es sólo una parte de esta verificación.
El catálogo enumera un puerto NPTF de 3/4 de pulgada. Haga coincidir el estándar de ajuste y el método de sellado utilizado por la máquina. Deje suficiente longitud de manguera para el movimiento completo de pasador a pasador, evitando al mismo tiempo roces, dobleces pronunciados y contacto con estructuras de acero en movimiento.
El catálogo enumera un volumen de aceite de llenado de 1,3 galones y un volumen de aceite extendido de 4,0 galones. Estos valores son útiles para la planificación, pero el sistema completo también incluye el volumen de la manguera, el volumen de la válvula, el nivel del depósito y la posición de funcionamiento de la máquina. Confirme el nivel de aceite de trabajo antes de la puesta en servicio.
El 53-4592-72 se puede revisar para equipos OEM o proyectos de reemplazo que necesitan un cilindro hidráulico definido de pasador a pasador con una carrera de catálogo de 71,94 pulgadas. Es especialmente relevante cuando el comprador tiene un dibujo o un cilindro existente para medir y necesita una coincidencia dimensional en lugar de una recomendación genérica de cilindro.
HCIC debe recibir la carga de la aplicación, la presión de operación, el ángulo de movimiento, la frecuencia del ciclo y las fotografías de la instalación antes de tomar una decisión técnica final. Esos detalles no se reemplazan por la fila del catálogo.
El cilindro hidráulico de pasador a pasador 53-4592-72 es un producto de ajuste dimensional para proyectos en los que el cilindro debe conectar dos puntos de la máquina a través de una carrera definida de 71,94 pulgadas. Su longitud cerrada de 36,62 pulgadas, su longitud extendida de 108,56 pulgadas, su puerto NPTF de 3/4 pulgadas, su valor de llenado de 1,3 galones, su valor extendido de 4,0 galones y su peso de catálogo de 155 lb brindan un punto de partida claro para la revisión del OEM o de reemplazo.
Envíe las medidas del centro del pasador, los detalles del soporte, los datos hidráulicos y los dibujos de la máquina a HCIC antes de realizar el pedido. Esta es la forma práctica de confirmar si el modelo se ajusta al mecanismo completo.
HCIC, también conocida como Jinan Huachen Industrial Co., Ltd., suministra cilindros hidráulicos, unidades de energía hidráulica y componentes relacionados para vehículos, manejo de residuos, equipos de construcción e industriales. La idoneidad del producto debe confirmarse comparándola con el diseño completo de la máquina y los requisitos de seguridad aplicables.
