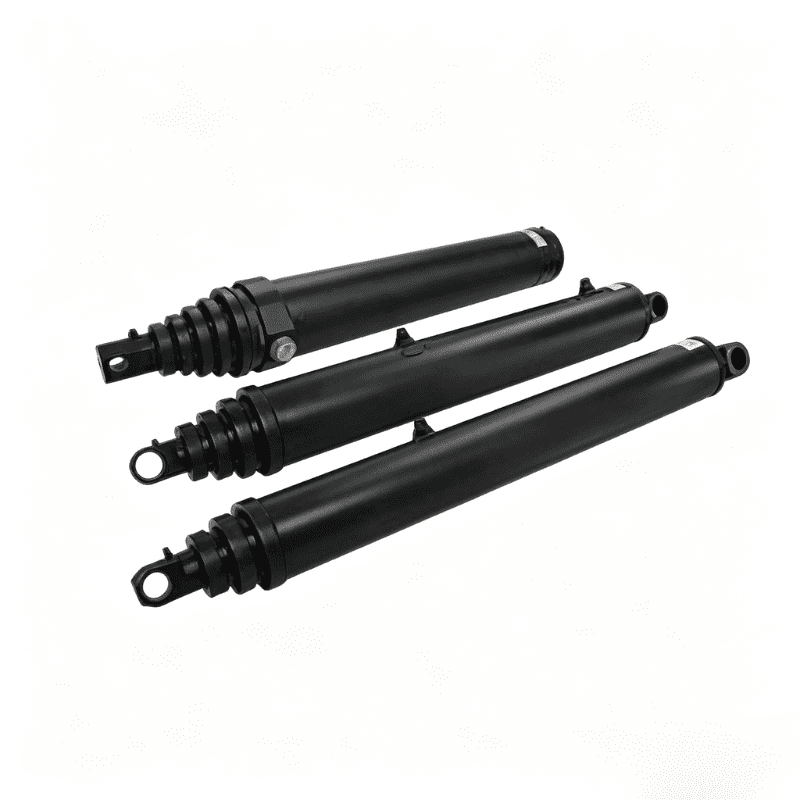

El 63-4402-104 de HCIC es un cilindro basculante de pasador para remolque, con una longitud extendida de 108,56 pulgadas, un puerto NPTF de 3/4 y un juego de sellos útil.
Hydraulic port:
3/4 NPTFOil volume listed:
Llenado de 1,8 galones/extensión de 7,3 galonesListed weight:
208 librasEl 63-4402-104 es un cilindro basculante de montaje pasador-pasador Serie 4000 para remolque. Su formato de montaje pin a pin permite que el cilindro se conecte entre dos puntos de montaje de la máquina sin requerir una disposición de montaje de brida o pie separada.
El catálogo enumera una dimensión extendida de 108,56 pulgadas (2757 mm), una dimensión cerrada de 71,94 pulgadas (1827 mm) y un puerto NPTF de 3/4. El cilindro también utiliza un diseño de autopurga, empaquetadura en V precargada y una longitud de cojinete más larga destinada a soportar un funcionamiento estable en la disposición de montaje que se muestra en el catálogo.
Este artículo cubre únicamente el modelo 63-4402-104.
| Parámetro | 63-4402-104 Especificación |
|---|---|
| Serie de productos | Serie 4000 |
| Estilo de montaje | Montaje pasador-pasador |
| Dimensión A | 71,94 pulgadas/1827 mm |
| Dimensión B | 36,62 pulgadas/930 mm |
| Dimensión C | 108,56 pulgadas/2757 mm |
| Dimensión D | 1,50 pulgadas/38 mm |
| Dimensión E | 2,06 pulgadas/52 mm |
| Dimensión F | 2,00 pulgadas/51 mm |
| Dimensión G | 7,00 pulgadas/178 mm |
| Dimensión J | 2,06 pulgadas/52 mm |
| Dimensión K | 19,50 pulgadas/495 mm |
| Dimensión M | N/A en la tabla del catálogo |
| Puerto hidráulico | 3/4 NPTF |
| Volumen de aceite listado | Llenado de 1,8 galones/extensión de 7,3 galones |
| Peso listado | 208 libras |

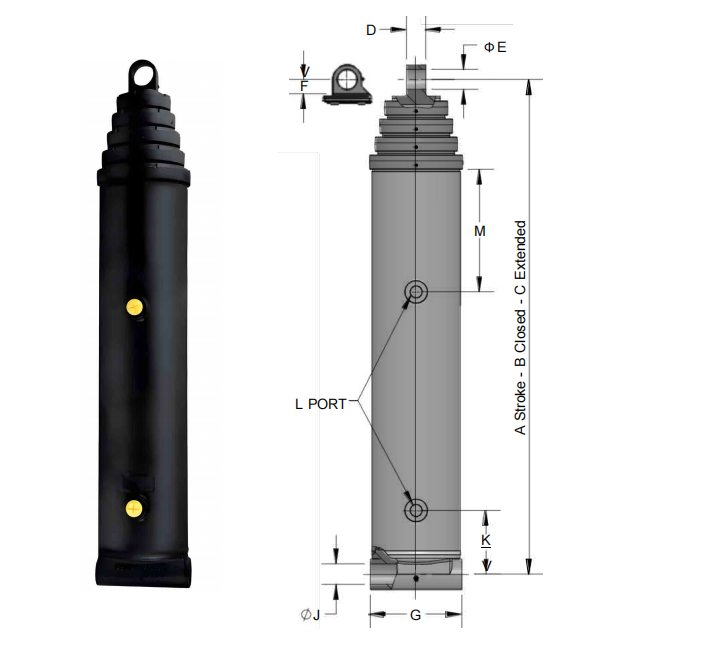

Las letras de la A a la M hacen referencia al plano acotado del catálogo HCIC. Confirme el plano de instalación completo, las dimensiones de los pasadores, la presión de trabajo y los requisitos del circuito hidráulico antes de realizar el pedido.

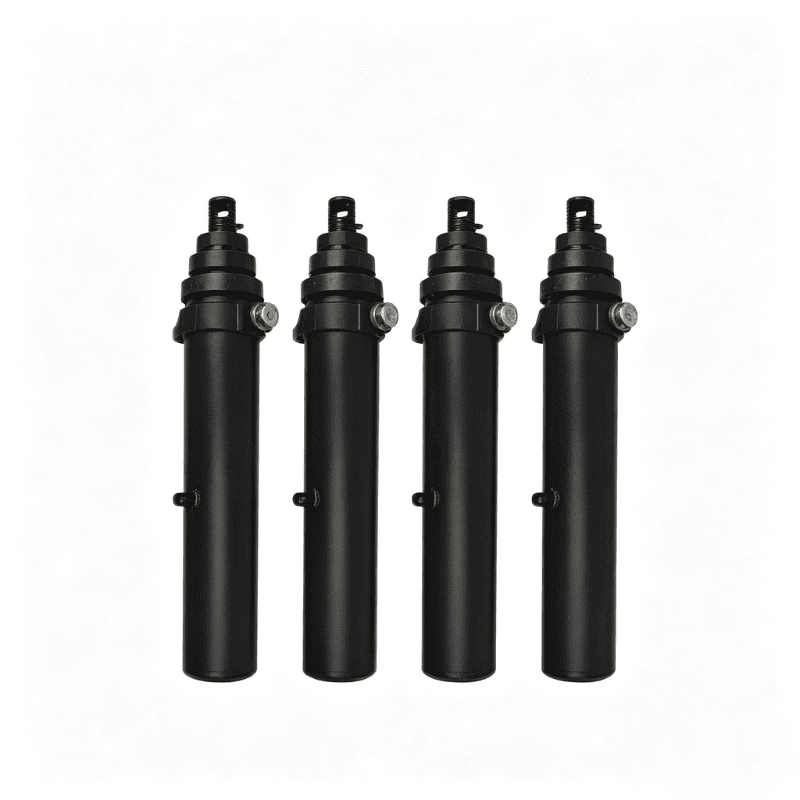

Se instala un cilindro hidráulico pasador-pasador entre dos puntos de horquilla o de orejeta. El cuerpo del cilindro y la conexión del extremo del vástago transfieren la carga de la máquina a través de los pasadores. Este diseño es común cuando el actuador debe seguir el movimiento de un cuerpo basculante, varillaje u otra estructura articulada.
El ajuste está determinado por algo más que las dimensiones cerradas y extendidas. El comprador deberá comprobar:
- Distancias entre centros de pines en ambos extremos
- Diámetro del pasador y ancho de rodamiento disponible
- Espacio libre y alineación de horquillas.
- Dirección del puerto hidráulico
- Movimiento de la manguera en toda su carrera.
- Juego mecánico alrededor de la cabeza y el extremo del vástago.
El 63-4402-104 debe seleccionarse a partir del plano dimensional aprobado en lugar de basarse únicamente en la longitud total.
El catálogo identifica un diseño autosangrado. En trabajos de instalación prácticos, esto puede ayudar a reducir la cantidad de aire atrapado que permanece en el cilindro durante la puesta en servicio. Aún es necesario llenar y purgar el circuito de la máquina según el procedimiento del fabricante del equipo.
La disposición de sellado listada utiliza empaquetadura en V precargada con un energizador de resorte ondulado autoajustable. El catálogo también identifica un paquete de sello “Z” energizado como opción. La configuración final del sello debe confirmarse para el fluido hidráulico, el rango de temperatura y las condiciones de trabajo de la aplicación.
La tuerca de cabeza roscada figura como una característica para mayor resistencia y ajuste del sello en campo. También proporciona una interfaz de servicio práctica cuando se requiere inspección o ajuste del sello. Cualquier ajuste en campo debe seguir el procedimiento de mantenimiento aprobado y no debe reemplazar el aislamiento de presión ni las prácticas de desmontaje seguro.
El catálogo enumera una longitud de rodamiento más larga para mayor estabilidad. En una instalación pasador-pasador, la guía es importante porque el actuador sigue una estructura en movimiento. Sigue siendo necesaria una alineación correcta y una condición adecuada de los pasadores; una mayor longitud del cojinete no hace que el cilindro sea adecuado para cargas laterales incontroladas.
El 63-4402-104 convierte la presión hidráulica en movimiento lineal. Cuando el aceite ingresa al puerto apropiado, la presión actúa sobre el área del pistón e impulsa la varilla hacia afuera o hacia adentro. Los pasadores del extremo de la varilla y del extremo de la tapa transfieren ese movimiento al mecanismo de inclinación conectado.
El movimiento utilizable está definido por las dimensiones cerradas y extendidas del catálogo. La válvula hidráulica, el flujo de la bomba, la protección de alivio y la geometría de la máquina determinan la velocidad y la fuerza reales disponibles en servicio.
El cilindro no debe considerarse como un dispositivo de elevación independiente. Su selección debe coincidir con el circuito hidráulico y la estructura mecánica a la que está fijado.
- Montaje pasador-pasador para equipos hidráulicos articulados
- Dimensión extendida listada en el catálogo de 108,56 pulg./2757 mm
- Puerto hidráulico 3/4 NPTF
- Diseño de autopurga listado por HCIC
- Empaquetadura en V precargada con energizador de resorte ondulado autoajustable
- Paquete de sello “Z” energizado opcional listado en el catálogo
- Tuerca roscada para mayor resistencia y ajuste del sello en campo
- Longitud de rodamiento más larga para mayor estabilidad
- Dimensiones cerradas y extendidas disponibles en unidades de pulgadas y milímetros
El catálogo coloca el cilindro pasador-pasador Serie 4000 entre las soluciones de vuelco hidráulico. El 63-4402-104 se puede considerar para equipos donde el cilindro debe montarse entre dos pasadores y el envolvente de instalación disponible coincide con las dimensiones del catálogo.
Antes de confirmar el montaje, revise el movimiento completo de la máquina. El cilindro debe tener suficiente espacio libre en plena retracción y extensión, y los pasadores deben permanecer alineados mientras se mueve la estructura basculante. También se debe verificar el recorrido de la manguera para que la conexión NPTF de 3/4 no quede expuesta a torceduras o dobleces más allá de los límites del fabricante de la manguera.
Envíe la siguiente información con su consulta:
1. Tipo de máquina y función del cilindro.
2. Dimensiones existentes del centro del pasador
3. Diámetro del pasador y ancho de la horquilla
4. Longitudes cerradas y extendidas requeridas
5. Presión de trabajo y caudal de la bomba.
6. Fluido hidráulico y temperatura de funcionamiento.
7. Orientación del puerto y recorrido de la manguera
8. Opción de sello requerida
9. Cantidad y destino de entrega
10. Dibujo de cilindro existente o fotografías claras.
Un dibujo es especialmente importante cuando el cilindro de repuesto debe encajar en un mecanismo de inclinación existente.
