El 63-4402-120 de HCIC es un cilindro de elevación con montaje de pasador para camión volquete, con una longitud extendida de 125,31 pulgadas, un puerto NPTF de 3/4 y un juego de sellos útil.
Hydraulic port:
3/4NPTFOil volume listed:
Llenado de 2,2 gal/extensión de 9,4 galListed weight:

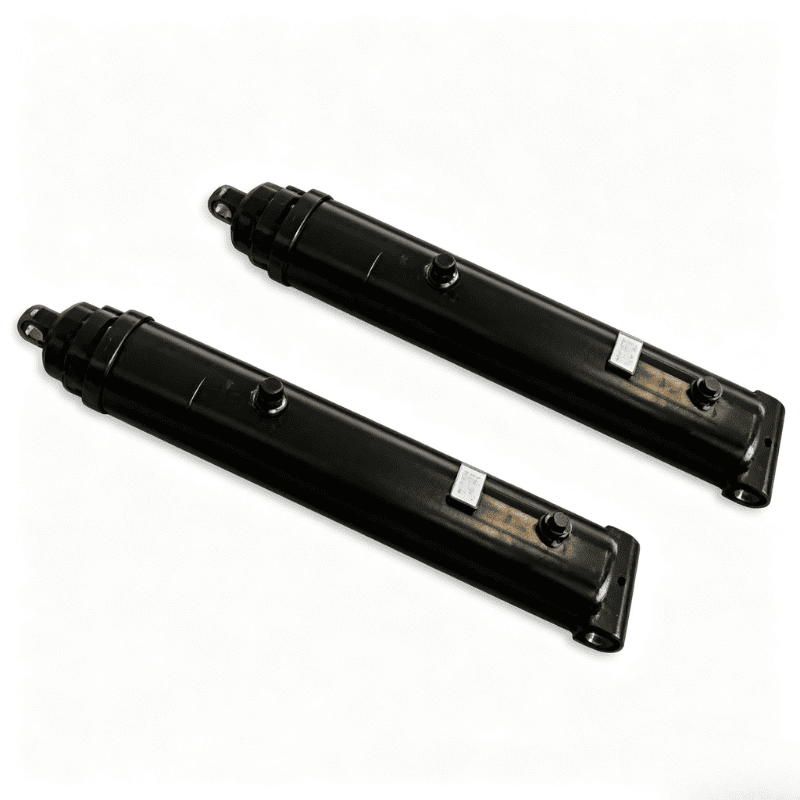

250 librasEl 63-4402-120 es un cilindro de elevación con montaje pasador-pasador Serie 4000 para camión volquete. Su disposición de montaje de dos pasadores está diseñada para una instalación de máquina articulada donde el cilindro trabaja entre puntos de montaje fijos y sigue el movimiento de la estructura conectada.
El catálogo HCIC enumera una dimensión extendida de 125,31 pulgadas (3183 mm), una dimensión cerrada de 84,19 pulgadas (2138 mm) y un puerto NPTF de 3/4 para este modelo. El catálogo también identifica un diseño de purga automática, empaque en V precargado, una tuerca de cabeza roscada ajustable en campo y una longitud de rodamiento más larga para mayor estabilidad.
Este artículo cubre únicamente el modelo 63-4402-120.
| Parámetro | 63-4402-120 Especificación |
|---|---|
| Serie de productos | Serie 4000 |
| Estilo de montaje | Montaje pasador-pasador |
| Dimensión A | 84,19 pulgadas/2138 mm |
| Dimensión B | 41,12 pulgadas/1044 mm |
| Dimensión C | 125,31 pulgadas/3183 mm |
| Dimensión D | 1,50 pulgadas/38 mm |
| Dimensión E | 2,06 pulgadas/52 mm |
| Dimensión F | 2,00 pulgadas/51 mm |
| Dimensión G | 7,00 pulgadas/178 mm |
| Dimensión J | 2,06 pulgadas/52 mm |
| Dimensión K | 19,50 pulgadas/495 mm |
| Dimensión M | N/A en la tabla del catálogo |
| Puerto hidráulico | 3/4 NPTF |
| Volumen de aceite listado | Llenado de 2,2 galones/extensión de 9,4 galones |
| Peso listado | 250 libras |

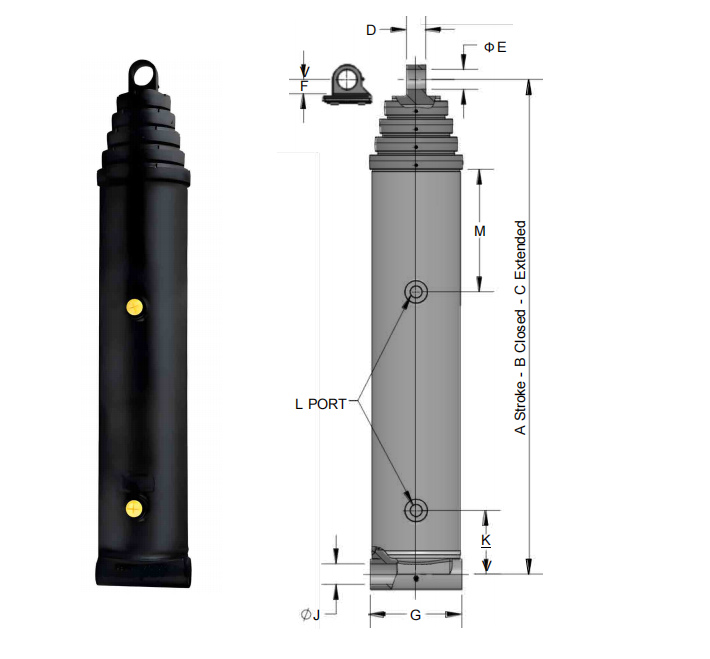

Las dimensiones utilizan las letras que se muestran en el dibujo del catálogo HCIC. Confirme el dibujo completo, los detalles de los pasadores, la presión hidráulica y los espacios libres de instalación antes de realizar un pedido.
El 63-4402-120 se instala entre dos pasadores de la máquina. Un extremo se conecta al cuerpo del cilindro y el otro al soporte del extremo del vástago. A medida que el circuito hidráulico extiende o retrae la varilla, los centros del pasador transfieren el movimiento lineal al mecanismo de inclinación conectado.
La disposición de montaje requiere un ajuste preciso. Antes de reemplazar un actuador existente, verifique:
- Distancias entre centros de pines cerradas y extendidas
- Diámetro del pasador y ancho del rodamiento.
- Alineación de la horquilla durante todo el movimiento.
- Posición del puerto y radio de curvatura de la manguera.
- Espacio libre alrededor de la tuerca de cabeza y el extremo de la varilla.
- Topes mecánicos y posibles cargas laterales.
Una longitud de catálogo correcta no confirma por sí sola que el cilindro se ajuste a la máquina. El plano de montaje completo debe aprobarse antes de la producción.
El catálogo identifica un diseño de autopurga para el cilindro pasador-pasador Serie 4000. Esta característica puede ayudar al cilindro a liberar el aire atrapado durante la puesta en servicio cuando el sistema hidráulico se llena y se opera de acuerdo con el procedimiento del equipo.
El sistema todavía necesita prácticas adecuadas de llenado, eliminación de aire y limpieza del aceite. La autopurga no elimina la necesidad de inspeccionar el depósito, las mangueras y las conexiones.
El cilindro está listado con empaquetadura en V precargada y un energizador de resorte ondulado autoajustable. El catálogo también identifica un paquete de sello “Z” energizado como opción. La disposición final del sello debe confirmarse según el fluido hidráulico, la temperatura y las condiciones de funcionamiento.
La tuerca de cabeza roscada está listada para mayor resistencia y ajuste del sello en campo. Esto proporciona al personal de mantenimiento una interfaz de servicio definida para el trabajo relacionado con los sellos. Antes de cualquier operación de servicio, aísle la presión hidráulica, apoye la estructura conectada y siga el procedimiento de mantenimiento seguro de la máquina.
HCIC enumera una longitud de rodamiento más larga para mayor estabilidad. Esto es relevante para un actuador que mueve una estructura articulada entre dos pasadores. Aún se requiere una alineación adecuada del pasador, la condición de la horquilla y la guía del lado de la máquina porque el cilindro no está diseñado para compensar la carga lateral incontrolada.
La presión hidráulica actúa sobre el pistón para crear un movimiento lineal del vástago. El cuerpo del cilindro y el extremo del vástago transmiten ese movimiento a través de las dos conexiones con pasadores. La bomba hidráulica y la válvula de control determinan el flujo de aceite, mientras que la protección de presión del circuito limita las condiciones de funcionamiento.
Para el modelo 63-4402-120, el catálogo proporciona los valores dimensionales cerrados y extendidos utilizados para comprobar la envolvente de carrera disponible. El diseñador de la máquina debe confirmar que la estructura basculante puede moverse en todo su rango sin atascarse, tocar fondo o forzar al cilindro a seguir una trayectoria de carga no deseada.
- Montaje pin-pin para equipos basculantes articulados
- Dimensión extendida listada en el catálogo de 125,31 pulg./3183 mm
- Puerto hidráulico 3/4 NPTF
- Diseño de autopurga listado por HCIC
- Empaquetadura en V precargada con energizador de resorte ondulado autoajustable
- Paquete de sello “Z” energizado opcional listado en el catálogo
- Tuerca roscada para mayor resistencia y ajuste del sello en campo
- Longitud de rodamiento más larga para mayor estabilidad
- Dimensiones en pulgadas y milímetros para la planificación de la instalación.
La Serie 4000 se presenta en el catálogo HCIC como solución de vuelco hidráulico. El modelo 63-4402-120 es adecuado para su consideración cuando el equipo requiere un cilindro de pasador y la interfaz de la máquina coincide con la envolvente dimensional indicada.
El comprador debe verificar la ruta de carga, la alineación de los pasadores, la velocidad de operación, la presión, el tipo de aceite y la ruta de la manguera. La dimensión extendida más larga hace que la planificación de la instalación sea particularmente importante: verifique la posición de transporte o plegada, la posición de volcado total y todas las posiciones intermedias antes de confirmar el montaje.
Proporcione los siguientes detalles para obtener una revisión específica del proyecto:
1. Tipo de máquina y función de vuelco
2. Centros de pasadores cerrados y extendidos existentes
3. Diámetro del pasador, ancho de la horquilla y disposición de los rodamientos.
4. Presión de trabajo y caudal de bomba requeridos
5. Fluido hidráulico y temperatura de funcionamiento.
6. Orientación del puerto y recorrido de la manguera
7. Preferencia de sellado o requisito de compatibilidad de fluidos
8. Información de holgura y parada mecánica
9. Cantidad y destino
10. Planos existentes, medidas de muestra o fotografías.
Estos detalles permiten comparar las dimensiones del cilindro con la máquina real en lugar de compararlas únicamente con el nombre del modelo nominal.
HCIC fabrica cilindros hidráulicos y unidades de potencia hidráulica para aplicaciones industriales. Su sitio web oficial presenta soluciones hidráulicas estándar, específicas y personalizadas.
Para un reemplazo 63-4402-120 o un proyecto OEM, envíe el dibujo del cilindro existente y los detalles de la interfaz de la máquina. HCIC puede revisar el ajuste y confirmar la configuración final antes de la producción.
Para el modelo 63-4402-120, envíe el plano de la máquina, las dimensiones del pasador, las condiciones de funcionamiento y la cantidad requerida a HCIC para su revisión técnica.
