Los compradores de América del Norte, Europa y Australia a menudo seleccionan cilindros solo por su longitud y espesor del cañón, ignorando la coincidencia de las condiciones de trabajo.
Muchos instalan cilindros de tirantes en tractores y remolques de volteo. El trabajo continuo y con baches afloja los tirantes y dobla los vástagos del pistón rápidamente. Los cilindros de horquilla soldados, delgados y baratos, se agrietan bajo cargas pesadas, lo que provoca la parada de la producción y un costo de mantenimiento adicional.

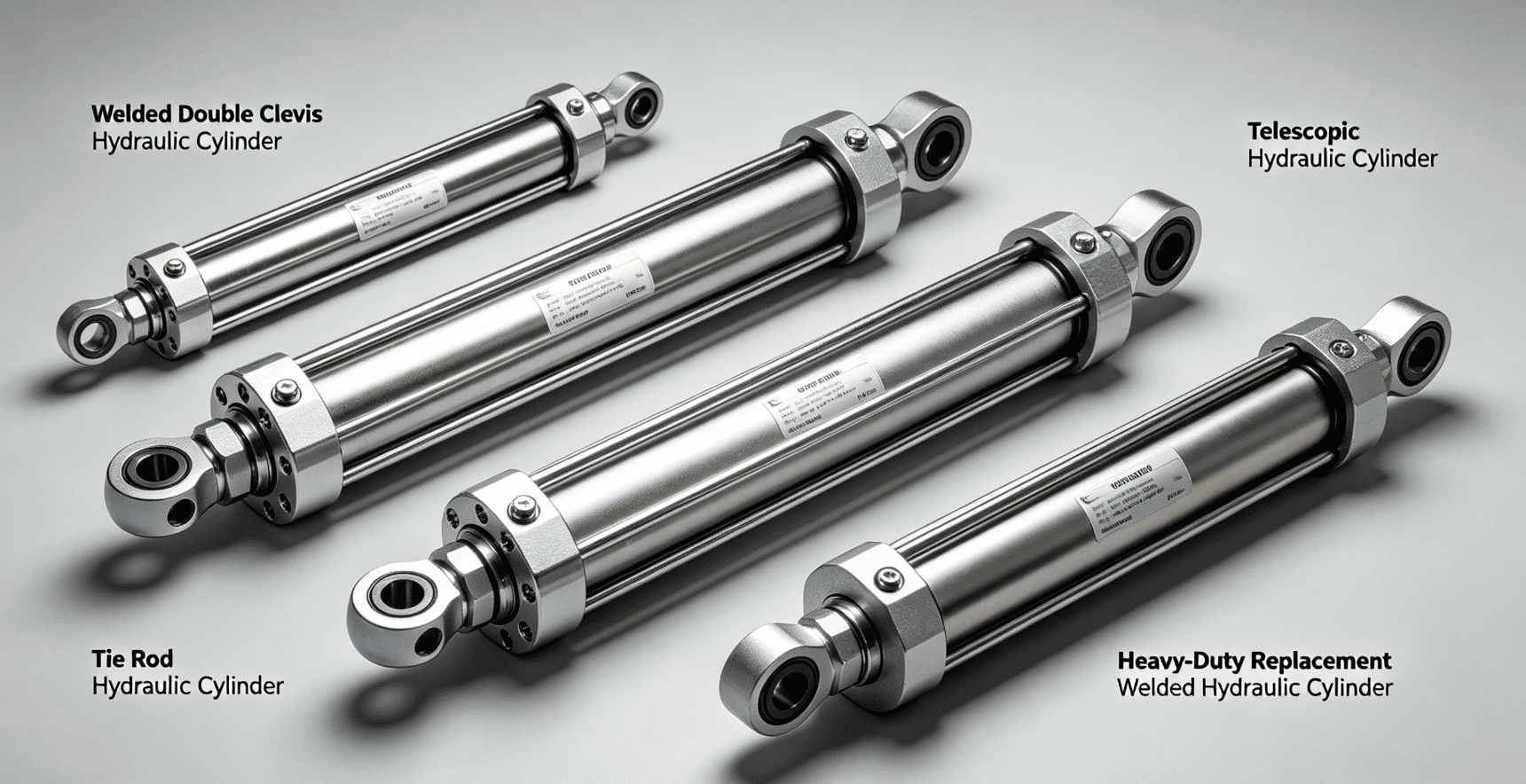

Los estilos de cuatro cilindros cubren más del 90 % de los pedidos de repuestos y OEM a nivel mundial. Esta guía clasifica los modelos más vendidos con referencias de selección prácticas para el personal de compras y mayoristas de repuestos.
Cilindro hidráulico de doble horquilla soldado — Maquinaria agrícola, partidora de troncos, remolque agrícola
Cilindro hidráulico con barra de acoplamiento: máquinas herramienta y equipos de automatización para interiores
Cilindro hidráulico telescópico — Exclusivo para volquetes y volquetes
Cilindro hidráulico soldado de repuesto de alta resistencia: piezas de repuesto para miniexcavadoras y cargadoras
El cilindro y las tapas de los extremos adoptan soldadura integral por arco sumergido sin tirantes exteriores. Los dos extremos utilizan una doble horquilla forjada de una sola pieza para la instalación del pasador.
Presión de trabajo estándar de 21 MPa, la versión mejorada de alta presión alcanza los 35 MPa, con excelente capacidad antivibración y anticarga lateral.
Los productos de bajo costo adoptan una horquilla delgada y empalmada que se agrieta fácilmente. Los productos calificados utilizan soldadura de penetración total de 8 a 12 mm, estable en condiciones de trabajo al aire libre con barro.
Coloque el brazo de elevación del tractor, el partidor de troncos, el remolque agrícola, el cargador pequeño y la grúa.
Sirviendo a mayoristas de repuestos agrícolas, fábricas de maquinaria agrícola y talleres de reparación de exteriores.
Ventajas: Compacto, a prueba de polvo, fácil de instalar, tamaño de orificio, carrera y orificio de horquilla personalizables
Desventajas: Desmontaje interno problemático, mayor plazo de entrega para tamaños no estándar
Cuatro tirantes fijan dos tapas de extremo, lo que resulta conveniente para desmontar y reemplazar los sellos internos. Sigue el estándar internacional NFPA con presión unificada de 21MPa.
Los tirantes expuestos se aflojan con vibraciones prolongadas y la fuerza lateral doblará los vástagos del pistón, no aptos para máquinas móviles al aire libre.
Montar máquinas herramienta, líneas de automatización de embalaje, prensas hidráulicas de interior, plataformas elevadoras fijas.
Sirviendo a fábricas de automatización, proveedores de mantenimiento de equipos y distribuidores de piezas hidráulicas para interiores.
Ventajas: Suficientes productos al contado, fácil mantenimiento, precio bajo, entrega rápida de tamaños estándar
Desventajas: Mala resistencia a las vibraciones, no se puede utilizar en tractores ni remolques volquete
Diseño de manga anidada de varias etapas, longitud corta después de la retracción y carrera de elevación larga después de la extensión. La mayoría son de simple efecto y se retraen por gravedad, con 2 a 4 etapas opcionales.
Más etapas de extensión provocan un empuje terminal más débil, no adecuado para el levantamiento de cargas ultrapesadas.
Se adapta a remolques volquete agrícolas, camiones volquete, vehículos sanitarios de basura y escaleras aéreas.
Prestamos servicios a plantas de reacondicionamiento de remolques, mayoristas de piezas de transporte y fabricantes de equipos sanitarios.
Ventajas: Pequeño volumen retraído, carrera larga, circuito de aceite simple, baja tasa de fallas
Desventajas: Los sellos multicapa necesitan aceite hidráulico limpio, no tienen función de retracción hidráulica activa
Hecho de tubo grueso pulido sin costura y vástago de pistón reforzado anti-flexión, combinado con rótula forjada o horquilla simple, las soldaduras gruesas de penetración total soportan una presión máxima de 35 MPa.
Los tamaños coinciden completamente con las miniexcavadoras CAT, Komatsu y Kubota para reemplazo directo sin modificaciones.
Coloque el cilindro del brazo/pluma de la miniexcavadora, el cilindro de inclinación del cargador y el rodillo compactador pequeño.
Sirviendo a exportadores de maquinaria de construcción, talleres de reparación de campo y pequeñas fábricas de equipos de ingeniería.
Ventajas: Tamaño de reemplazo preciso, resistente a impactos, duradero en sitios de construcción, pedidos repetidos
Desventajas: Varios modelos, las máquinas no estándar necesitan personalización basada en datos de cilindros antiguos
El modelo estándar de 21 MPa (3000 PSI) se adapta a la mayoría de los equipos agrícolas y de interior, y representa el 90 % de los pedidos con un rendimiento de alto costo.
Versión de alta presión espesada de 25 a 35 MPa para excavadoras y condiciones de trabajo de impacto en minería.
La fuerza de elevación sólo se relaciona con la presión del orificio y del sistema; una carrera más larga no puede mejorar la capacidad de carga.
Mida la longitud total de retracción y extensión al reemplazar cilindros viejos; el juicio visual fácilmente causa escasez de carrera y fugas de aceite.
Elija cilindros telescópicos para carreras largas con espacio limitado; Elija cilindros de doble horquilla soldados para equipos de giro de múltiples ángulos.
Máquinas elevadoras multiángulo para exterior: Cilindro hidráulico de doble horquilla soldado
Equipo interior estable de baja presión: Cilindro hidráulico con tirante
Elevación de carrera larga del remolque volquete: cilindro hidráulico telescópico
Brazo articulado de excavadora: Cilindro hidráulico soldado de repuesto de alta resistencia
Estado normal de limpieza interior: juntas NBR + pintura negra antioxidante.
Granja al aire libre fangosa: vástago de pistón cromado grueso + cubierta antipolvo externa
Entorno de niebla salina costera: capa anticorrosión galvanizada general
Condición de aceite caliente a alta temperatura: sellos de caucho fluorado FKM para evitar fugas internas y externas
Primera opción: Cilindro hidráulico de doble horquilla soldado de doble efecto
Evite: Los cilindros con tirantes se rompen fácilmente con la vibración; Los cilindros telescópicos de carrera demasiado larga no se adaptan a equipos agrícolas pequeños.
Primera opción: cilindro hidráulico telescópico de simple efecto de 2 a 4 etapas
Alternativa: Cilindro de doble horquilla soldado de carrera larga para remolques pequeños y livianos
Primera opción: Cilindro hidráulico soldado de repuesto para servicio pesado
Alternativa: Cilindro de doble horquilla engrosado de alta presión para cargadores agrícolas grandes
Primera opción: cilindro hidráulico con tirante estándar
Evitar: Los cilindros soldados de alto costo son innecesarios para equipos interiores fijos
Las horquillas con empalmes finos se agrietan bajo cargas pesadas; las soldaduras finas provocan filtraciones de aceite. Confirme horquilla integrada forjada y soldaduras de penetración total de más de 8 mm, varilla cromada gruesa recomendada para uso en exteriores.
La vibración afloja los tirantes y dobla los vástagos del pistón, solo permitida para equipos interiores estables.
Controle la carga pesada dentro de las dos primeras etapas; la extensión total provoca una caída brusca del empuje. Reemplace el aceite hidráulico con regularidad para proteger los sellos multicapa.
Normalmente no se puede instalar un tamaño incorrecto; proporcione fotografías de cilindros antiguos y modelos de máquinas para confirmar antes de realizar el pedido.

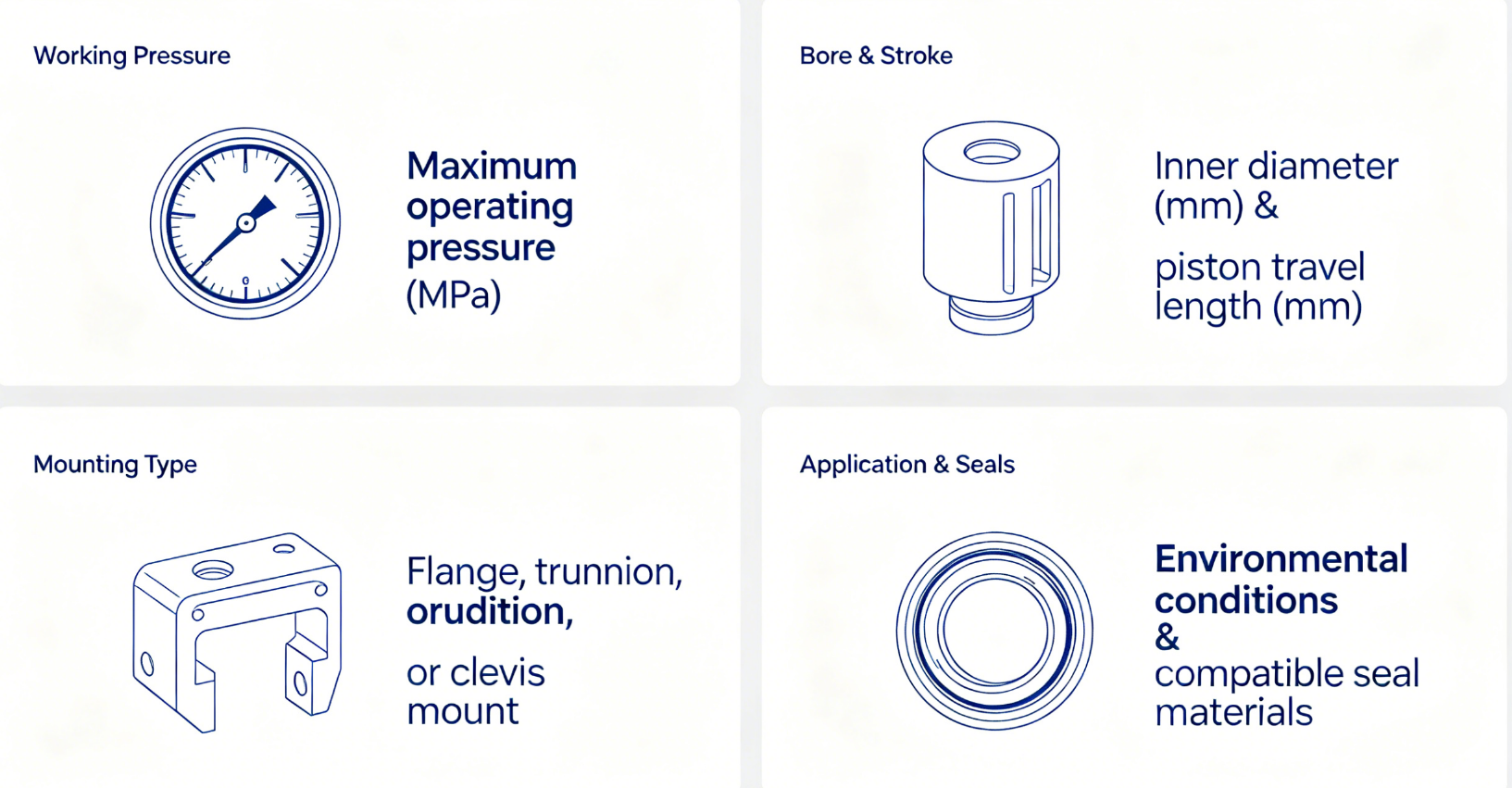

Envíe la siguiente información a nuestros ingenieros para obtener planes coincidentes dentro de las 24 horas:
Industria de máquinas y modelo completo.
Fotografías claras de extremos de montaje de cilindros antiguos.
Diámetro interior medido, diámetro de varilla, longitud completamente extendida y retraída
Presión de trabajo y ambiente (alta temperatura, playa, sitio fangoso)
Admitimos la personalización de muestras de 1 pieza para los cuatro tipos de cilindros, cada producto con un informe de prueba de presión completo y una garantía de 12 meses.
