La maquinaria de construcción encuentra lodo mezclado con grava, restos de hierro y polvo de cemento con fuertes propiedades abrasivas; Los cilindros agrícolas sufren suelos de humus, agua fangosa cargada de fertilizantes y residuos de cultivos con riesgo de corrosión. El sello antipolvo general de una sola capa no puede bloquear las impurezas mezcladas y rayar fácilmente el revestimiento cromado del vástago del pistón.
La especificación uniforme de polvo para todas las condiciones de trabajo es un defecto de diseño común. El limo fino se infiltra en el espacio libre, desgasta el labio de polvo y mezcla la grasa con una lechada abrasiva, lo que provoca daños en el sello interno y fugas de aceite. Los datos posventa demuestran que aproximadamente el 37% de las fallas prematuras de los cilindros se deben a una selección inadecuada del polvo y no a la calidad del sello interno.
GradoⅠ (barro ligero):Operación intermitente en campo seco, adherencia de lodo por debajo del 12%, polvo flotante principalmente.
GradoⅡ (barro medio):Trabajo agrícola convencional, adherencia del lodo 12%~35%, suelo más fragmentos de cultivo.
GradoⅢ (barro pesado):arrozales y movimiento de tierras a cielo abierto, cobertura de lodo superior al 35%, grava mixta y residuos de químicos agrícolas.

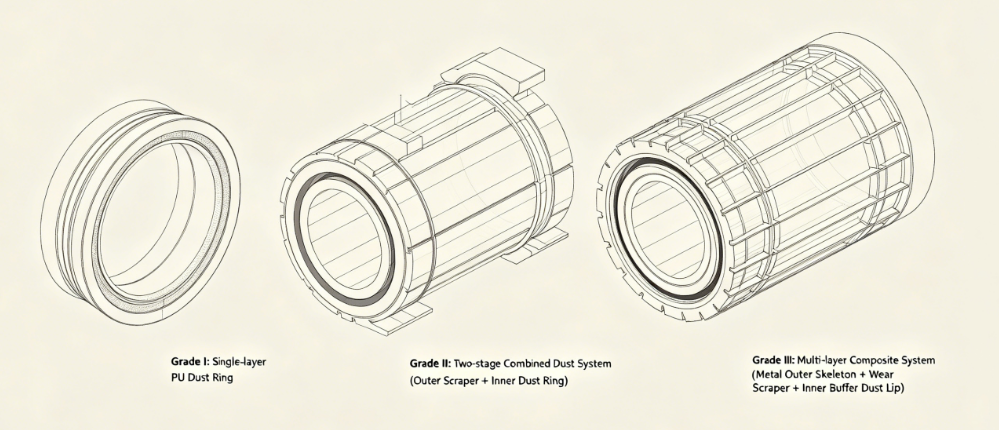

GradoⅠ:Anillo antipolvo de PU monocapa para equipos de contaminación lumínica.
GradoⅡ:Polvo combinado de dos etapas (rascador exterior + anillo recogedor interior estándar) para maquinaria agrícola en general.
GradoⅢ:Polvo compuesto multicapa con esqueleto exterior de metal + raspador de desgaste + labio de polvo interior para máquinas de barro pesado.
Se adopta PU Shore A92, margen de compresión controlado de 0,3 a 0,5 mm, equilibrando el bloqueo de polvo y la pérdida por fricción. El material demasiado duro raya la superficie de la varilla mientras que el borde suave del polvo se voltea bajo el impacto del barro.
El raspador exterior utiliza PU modificado A96 de alta dureza para limpiar el lodo a granel; El interior A92 PU intercepta el polvo fino residual. La ranura dividida evita la deformación mutua por extrusión de dos partes de polvo.
El esqueleto de acero frío más externo resiste el impacto de la grava; el raspador de PU modificado medio pela el barro espeso; El interior suave de PU que contiene flúor sella los restos de limo pequeño para evitar rayar la varilla.

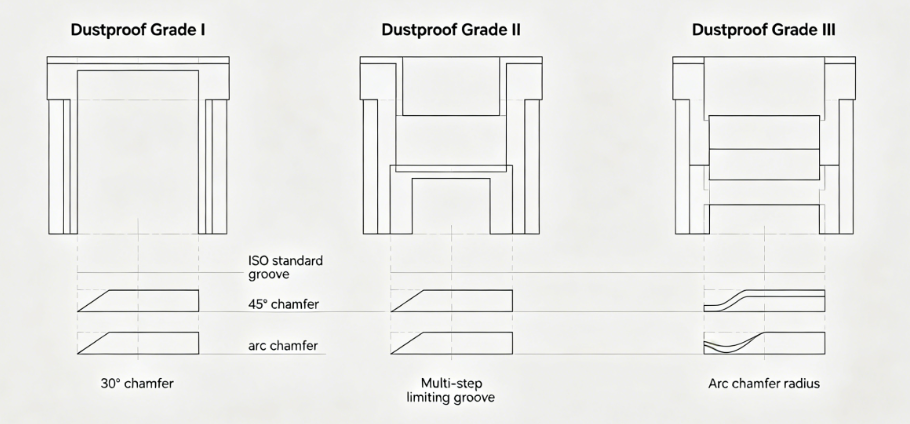

GradeⅠ sigue la ranura estándar ISO6195; El grado II adopta una ranura escalonada con una ranura raspadora exterior profundizada 1,2 mm para el almacenamiento de lodo; La ranura limitadora de varios pasos de grado Ⅲ evita el desplazamiento axial de las piezas de polvo.
chaflán de 30° para GradoⅠ; 45° para GradoⅡ para acelerar el deslizamiento de lodo; GradeⅢ agrega un chaflán de arco exterior para eliminar el ángulo muerto de acumulación de lodo.
Una fábrica de remolques nacionales utilizaba anteriormente polvo único universal, con un 42% de quejas por fugas anuales. Después de la mejora gradual: los remolques de carretera mantienen el GradoⅠ, los volquetes de campo usan el GradoⅡ y los vehículos arroceros aplican el GradoⅢ. El seguimiento de un año reduce la tasa de fracaso prematuro por debajo del 7%.
Los cilindros del foso de lodo de la miniexcavadora se actualizaron de una estructura compuesta de doble polvo común a una de grado III, y la vida útil del sello aumentó de 2300 h a más de 5800 h bajo una carga de trabajo idéntica.
La configuración de polvo unificada generalizada no puede adaptarse a la variada contaminación agrícola y de la construcción. El diseño graduado a prueba de polvo según la densidad del lodo reduce efectivamente las fallas posventa, equilibra el costo de producción y la vida útil, convirtiéndose en el diseño principal de los fabricantes de cilindros hidráulicos de alta gama.
P1: ¿Puede el polvo doble GradeⅡ adaptarse a cilindros de lodo pesado de arroz?
R: No. Sin un marco de metal antiimpacto, la grava daña rápidamente el raspador exterior; El equipo para arroz debe utilizar polvo compuesto de grado III.
P2: ¿Siempre es mejor un sello antipolvo de mayor dureza?
R: No. El material superduro raspa bien el lodo pero desgasta la varilla de cromo en un ambiente seco; La dureza del material debe coincidir con el contenido real de lodo de trabajo.
