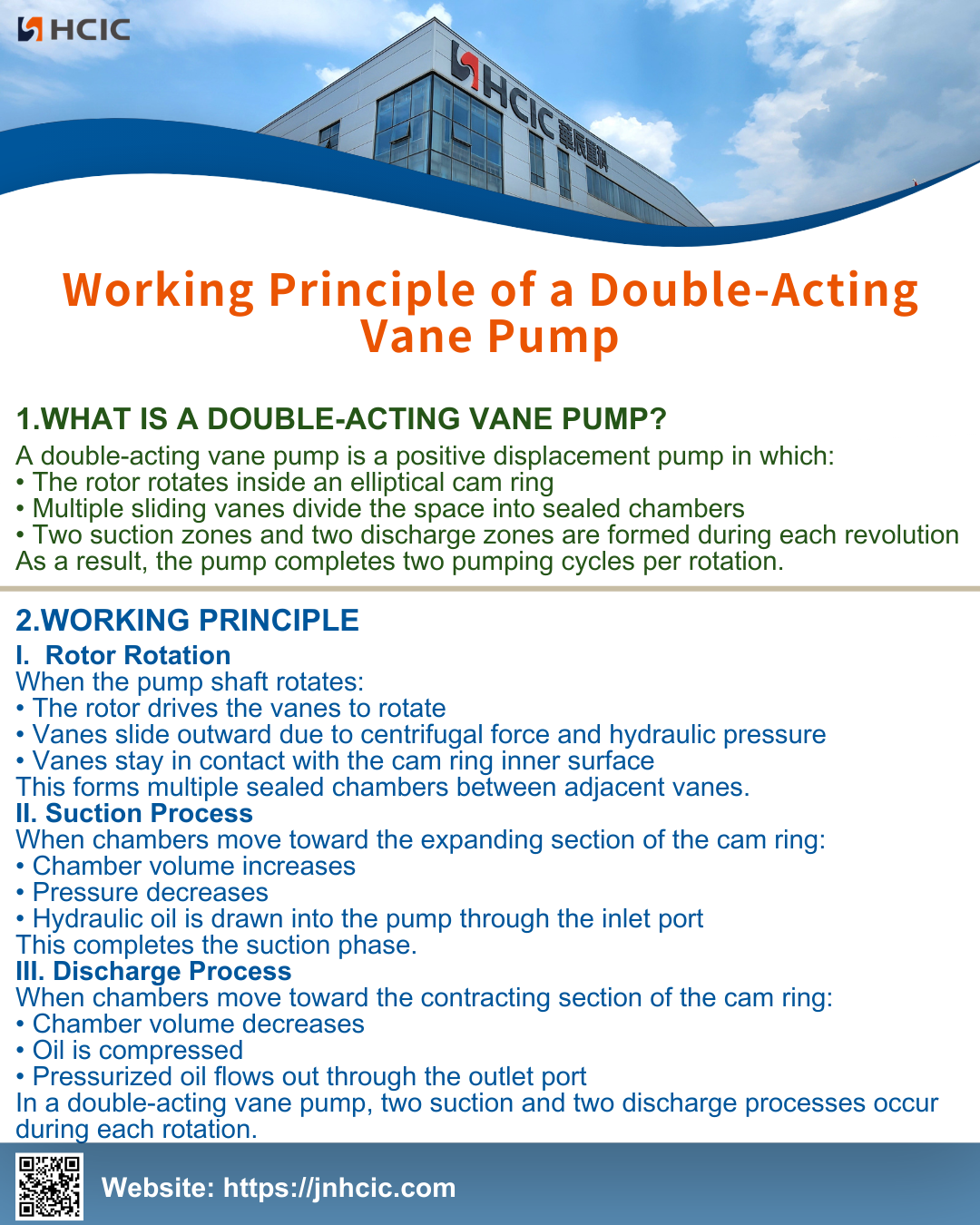

Principio de funcionamiento de una bomba de paletas de doble efecto

¿Qué es una bomba de paletas de doble efecto?

Una bomba de paletas de doble acción es una bomba de desplazamiento positivo en la que:

• El rotor gira dentro de un anillo de leva elíptico

• Múltiples paletas deslizantes dividen el espacio en cámaras selladas

• Durante cada revolución se forman dos zonas de succión y dos zonas de descarga.

Como resultado, la bomba completa dos ciclos de bombeo por rotación.

Principio de funcionamiento

1. Rotación del rotor

Cuando el eje de la bomba gira:

• El rotor impulsa las paletas para que giren.

• Las paletas se deslizan hacia afuera debido a la fuerza centrífuga y la presión hidráulica.

• Las paletas permanecen en contacto con la superficie interior del anillo de leva

Esto forma múltiples cámaras selladas entre paletas adyacentes.

2. Proceso de succión

Cuando las cámaras se mueven hacia la sección de expansión del anillo de leva:

• El volumen de la cámara aumenta

• La presión disminuye

• El aceite hidráulico ingresa a la bomba a través del puerto de entrada.

Esto completa la fase de succión.

3. Proceso de alta

Cuando las cámaras se mueven hacia la sección de contracción del anillo de leva:

• El volumen de la cámara disminuye

• El aceite está comprimido

• El aceite presurizado sale a través del puerto de salida.

En una bomba de paletas de doble efecto, durante cada rotación se producen dos procesos de succión y dos procesos de descarga.
