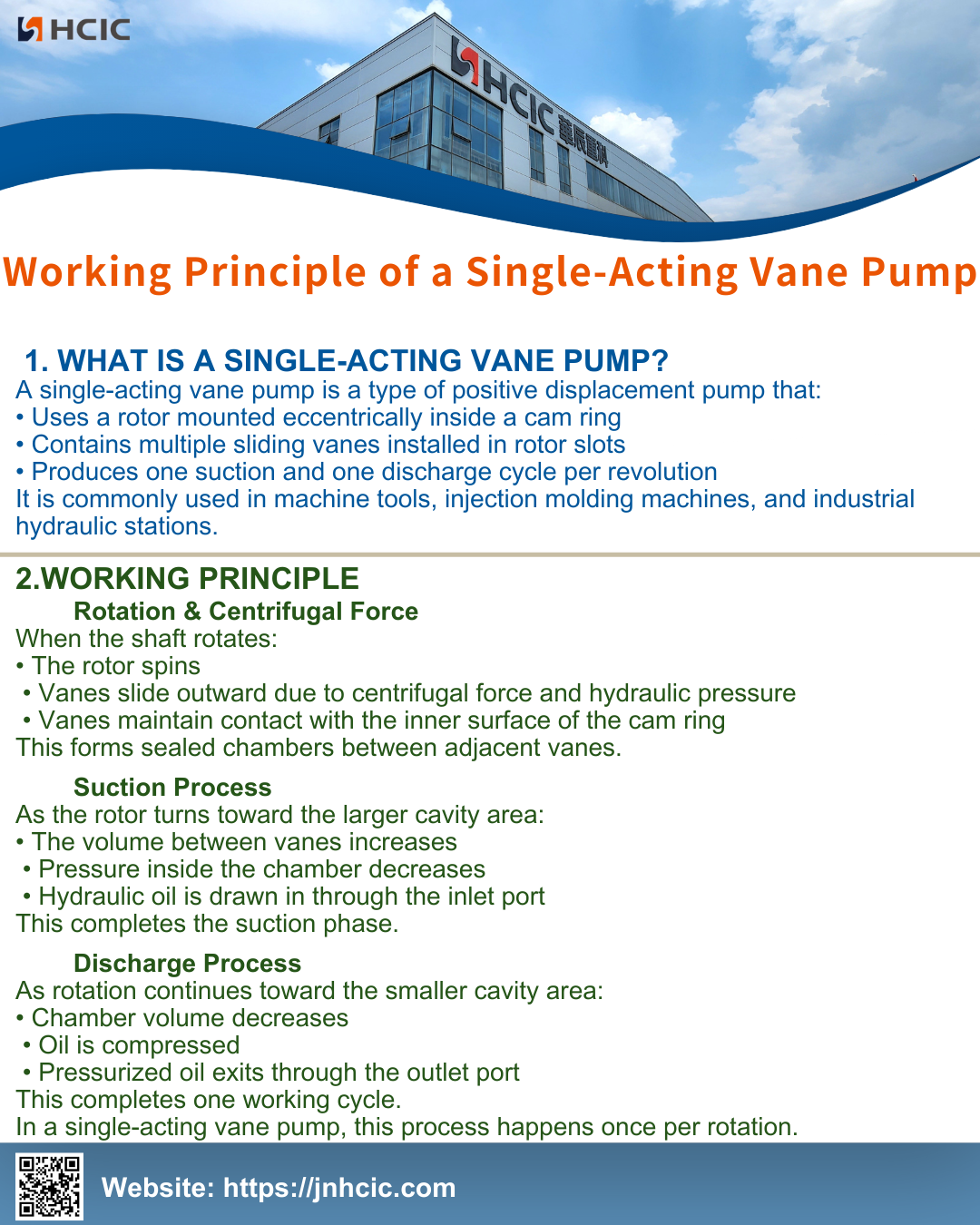

Las bombas de paletas de simple efecto se utilizan ampliamente en sistemas hidráulicos de presión media debido a su flujo suave y funcionamiento estable.
Comprender su principio de funcionamiento ayuda a optimizar el diseño y el mantenimiento del sistema.
Una bomba de paletas de simple efecto es un tipo de bomba de desplazamiento positivo que:
• Utiliza un rotor montado excéntricamente dentro de un anillo de leva
• Contiene múltiples paletas deslizantes instaladas en las ranuras del rotor
• Produce un ciclo de succión y uno de descarga por revolución
Se utiliza comúnmente en máquinas herramienta, máquinas de moldeo por inyección y estaciones hidráulicas industriales.
Cuando el eje gira:
• El rotor gira
• Las paletas se deslizan hacia afuera debido a la fuerza centrífuga y la presión hidráulica.
• Las paletas mantienen contacto con la superficie interior del anillo de leva
Esto forma cámaras selladas entre paletas adyacentes.
A medida que el rotor gira hacia el área de la cavidad más grande:
• El volumen entre las paletas aumenta
• La presión dentro de la cámara disminuye
• El aceite hidráulico ingresa a través del puerto de entrada
Esto completa la fase de succión.
A medida que la rotación continúa hacia el área de la cavidad más pequeña:
• El volumen de la cámara disminuye
• El aceite está comprimido
• El aceite presurizado sale por el puerto de salida.
Esto completa un ciclo de trabajo.
En una bomba de paletas de simple efecto, este proceso ocurre una vez por rotación.
