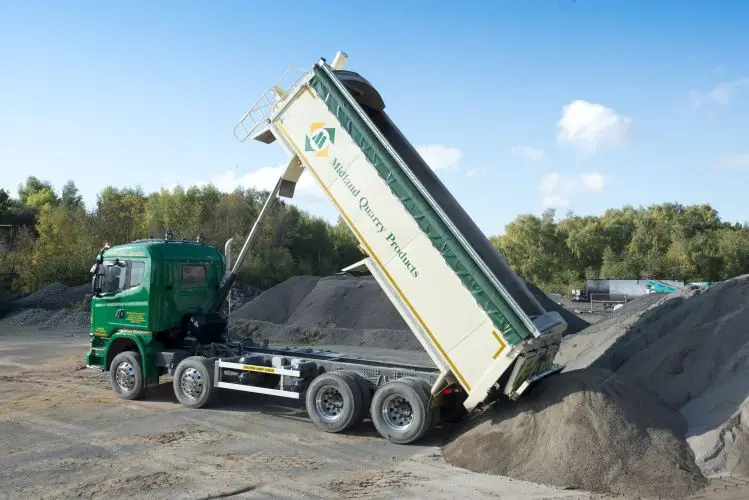

El manejo estable de materiales es clave para la seguridad y eficiencia de los camiones volquete. Los cilindros hidráulicos del camión volquete, el actuador de elevación central, determinan directamente la suavidad y confiabilidad del transporte. Estos cilindros de servicio pesado resuelven la inestabilidad causada por las fluctuaciones de carga y caminos en mal estado a través de una estructura científica, un control hidráulico preciso y una protección confiable: son la garantía principal para un manejo de materiales eficiente y seguro.

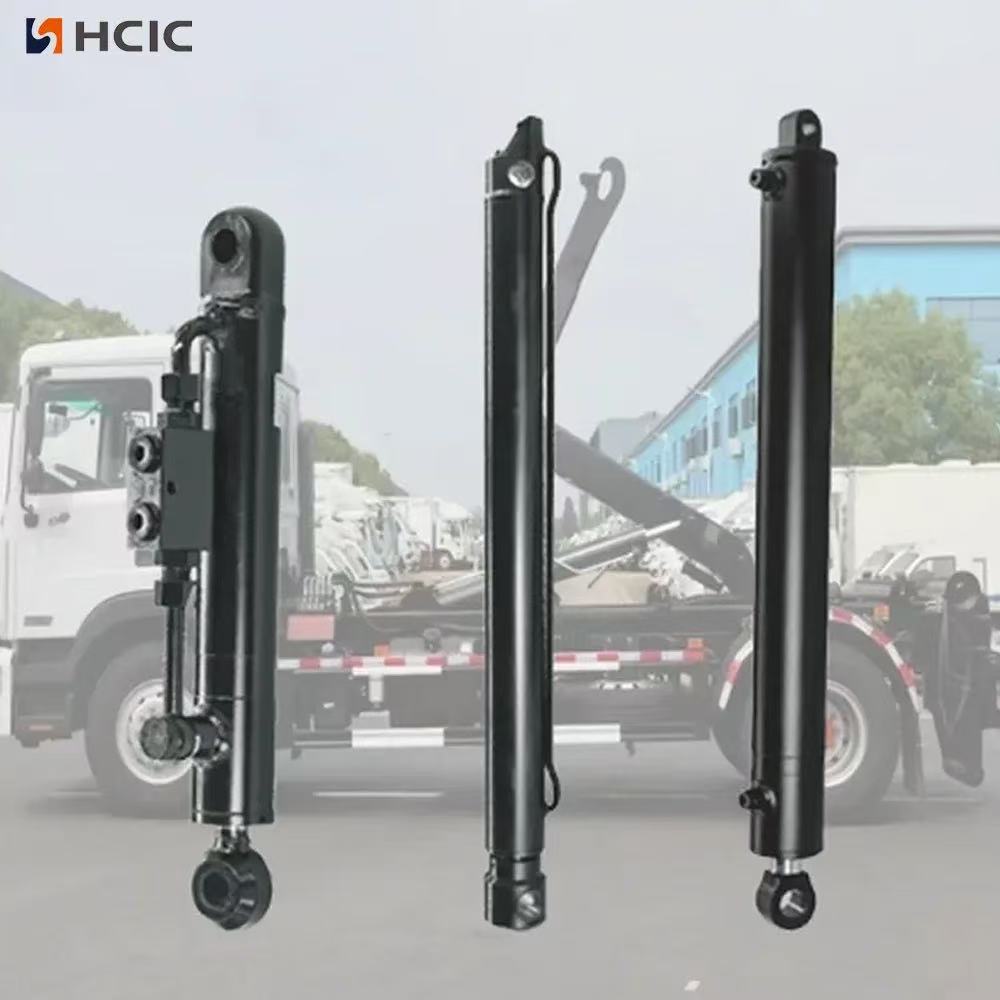

Como pieza principal de soporte de carga, está hecha de acero de aleación de alta resistencia con conformado integral y tratamiento térmico, por lo que resiste la deformación y el agrietamiento. La pared interior pulida reduce la fricción. Los sellos multicapa y las tapas terminales atornilladas de alta resistencia trabajan juntos para detener las fugas de aceite y mantener estable la presión de salida.
Como pieza central para la conversión de energía, consta de un pistón, una varilla y conectores. Estas piezas están conectadas con un ajuste de interferencia para garantizar la coaxialidad. Los canales de aceite de doble dirección facilitan la extensión y la retracción. Los anillos guía y los sellos de precisión evitan la inclinación, el atasco y el desgaste.
Hechos de materiales compuestos resistentes al desgaste y de alta presión, estos conjuntos sellan las juntas de los cilindros, bloqueando las fugas de aceite y el polvo. Los manguitos y anillos guía guían el movimiento de la varilla, reducen el descentramiento radial y evitan que la caja de carga se incline.
Además del diseño estructural, se han diseñado mecanismos específicos para abordar problemas reales de inestabilidad, garantizando que el cilindro funcione de forma fiable.
Más allá del diseño estructural, los mecanismos dedicados apuntan a factores de inestabilidad reales para un funcionamiento confiable del cilindro.
Las válvulas de flujo y presión regulan la velocidad de la varilla y la fuerza de salida; Las válvulas de flujo ajustan el flujo de aceite según la carga para evitar impactos, las válvulas de presión liberan la sobrepresión para evitar daños. Los bloqueos hidráulicos dobles bloquean el circuito de aceite cuando está parado, fijando la caja de carga de manera estable.
Los sensores de presión envían señales de carga en tiempo real al sistema de control, que ajusta la presión y el flujo del aceite en consecuencia. El control coordinado de múltiples cilindros equilibra la fuerza para una distribución desigual del material, evitando derrames.
Los acumuladores absorben la presión de los golpes y reducen las fluctuaciones; Los dispositivos de amortiguación en los extremos del vástago evitan colisiones rígidas mediante estrangulamiento hidráulico. El montaje elástico absorbe la vibración del chasis, mejorando la estabilidad en condiciones difíciles.
| Tonelaje del camión volquete | Parámetros clave del cilindro hidráulico | Configuración recomendada | Escenario de aplicación | ||||||||||||||
| 5-10 toneladas | Diámetro interior 100-125 mm, Presión de trabajo 16 MPa, Estructura telescópica multietapa de simple efecto, Carrera 1200-1500 mm | Cilindro de elevación de una etapa ×1 (instalación tipo EQ) | Materiales de construcción ligeros, manipulación de residuos domésticos. | ||||||||||||||
| 10-20 toneladas | Diámetro interior 140-160 mm, Presión de trabajo 16-21 MPa, Estructura de efecto simple/doble etapa final, Carrera 1500-1800 mm | Cilindro de elevación de una sola etapa ×1 (instalación tipo EQ/QQ) | Transporte de material de carga media (arena, carbón, etc.) | ||||||||||||||
| 20-30 toneladas | Diámetro interior 180-200 mm, Presión de trabajo 21 MPa, Estructura de doble efecto en etapa final, Carrera 1800-2200 mm | Cilindro multietapa montado en el frente ×1 (serie TMG) | Transporte de ingeniería pesada (mineral, estiércol, etc.) | ||||||||||||||
| Más de 30 toneladas | Diámetro interior 220-250 mm, Presión de trabajo 21-31,5 MPa, Disposición simétrica de doble efecto, Carrera 2200-2800 mm | Cilindros de elevación dobles ×2 (serie TSG) | Transporte ultrapesado (equipos grandes, minerales metálicos, etc.) | ||||||||||||||
La selección de cilindros se adapta al tonelaje del camión basándose en tres puntos fundamentales:
El funcionamiento adecuado y el mantenimiento diario garantizan un rendimiento estable del cilindro a largo plazo.
Cargue los materiales de manera uniforme para evitar cargas parciales; Prohibir la sobrecarga. Opere los controles de elevación/descenso suavemente, reduzca la velocidad en caminos en mal estado y descargue solo en terreno nivelado.
Inspeccione diariamente el cuerpo del cilindro en busca de deformaciones, las juntas en busca de fugas de aceite y el vástago del pistón en busca de daños. Compruebe periódicamente el nivel y la calidad del aceite hidráulico; apriete los pernos flojos y lubrique la varilla y las piezas de guía. Limpie la superficie del cilindro y los sellos para evitar la entrada de polvo.
Elevación lenta/desigual: compruebe si hay válvulas o tuberías de aceite bloqueadas. Fuga de aceite: reemplace los sellos envejecidos a tiempo; reparar piezas de soldadura para detectar fugas en el cuerpo del cilindro. Fuerza de elevación insuficiente: comprobar la presión del sistema y la calidad del aceite, eliminar obstrucciones de las tuberías.
