Revise las dimensiones del catálogo del polipasto eléctrico Modelo 520 y verifique el espacio del marco, la geometría de montaje y el espacio libre de servicio antes de un proyecto de remolque volcador.
El polipasto eléctrico modelo 520 es un componente de elevación compacto que figura en el catálogo suministrado de American Power Hoists. Para un constructor de remolques volcadores o un comprador de repuestos, la primera pregunta no es simplemente si un polipasto puede levantar. Se trata de si el polipasto se ajusta al espacio disponible en el marco, la disposición del pivote y la trayectoria de movimiento.

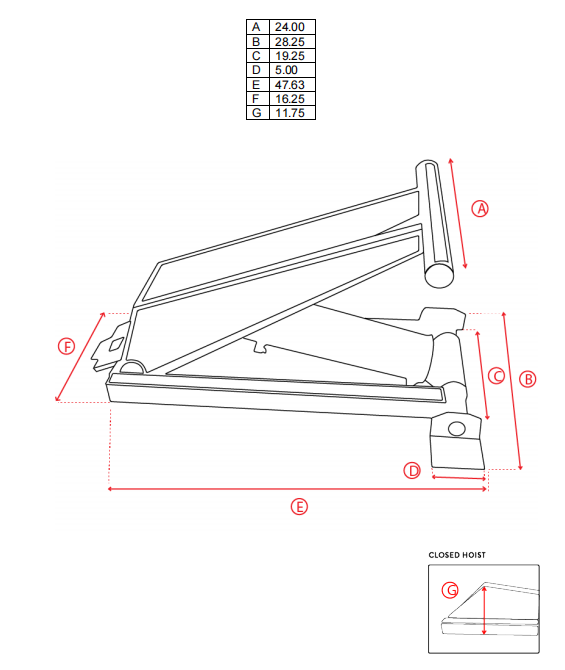

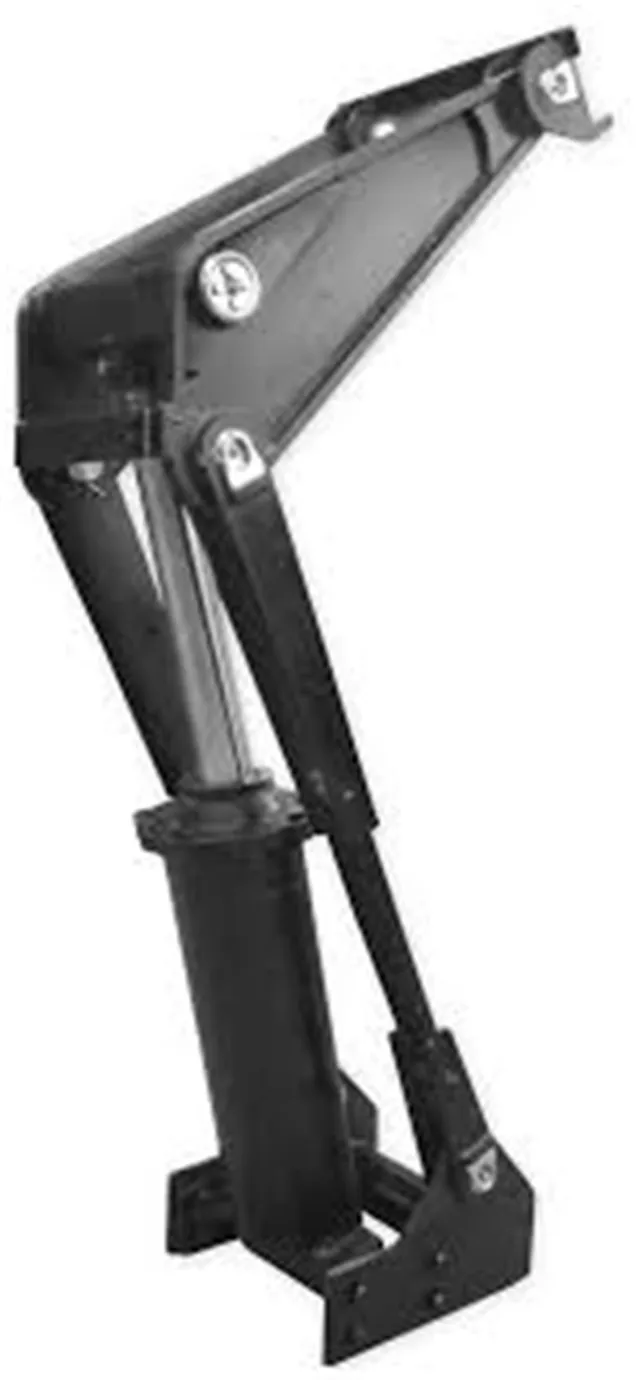

La página del Modelo 520 proporciona siete referencias dimensionales, de la A a la G. Estas dimensiones brindan un punto de partida de ingeniería para verificar el entorno de instalación antes de finalizar la estructura del remolque, el circuito hidráulico y los detalles de montaje.
| Parámetro | Valor del catálogo |
|---|---|
| Modelo | 520 |
| categoría de producto | polipasto eléctrico |
| Dimensión A | 24.00 en |
| Dimensión B | 28,25 pulgadas |
| Dimensión C | 19,25 pulgadas |
| Dimensión D | 5,00 pulgadas |
| Dimensión E | 47,63 pulgadas |
| Dimensión F | 16,25 pulgadas |
| Dimensión G | 11,75 pulgadas |
Estos valores se transcriben de la página del catálogo del Modelo 520. Se deben verificar el dibujo original y las dimensiones reales del remolque del cliente antes de aprobar la producción.
Un sistema de elevación de un remolque volquete se mueve en un ángulo variable. El espacio disponible cuando la carrocería está cerrada no es necesariamente el mismo espacio disponible durante el levantamiento. El polipasto debe asentarse dentro del marco, conectarse correctamente a la estructura de soporte y permanecer alejado del cuerpo en movimiento durante todo el ciclo.
Por esta razón, el polipasto eléctrico Modelo 520 debe revisarse como parte del sistema de elevación completo y no como un componente aislado. La carrocería del remolque, la bisagra trasera, la estructura de montaje delantera y las conexiones hidráulicas influyen en el montaje final.
Las dimensiones A, B y C son útiles al comparar el polipasto con el espacio disponible entre el bastidor del remolque y la caja del volquete. Primero mida el remolque en su posición cerrada, luego verifique la trayectoria de movimiento cuando la carrocería comience a inclinarse.
Una medición estática por sí sola puede no detectar interferencias con travesaños, soportes, mangueras o la parte inferior de la carrocería. La revisión más segura utiliza un plano acotado o fotografías con las distancias clave marcadas.
Las referencias D, F y G ayudan al comprador a comparar el polipasto con las placas de soporte, las ubicaciones de los pasadores y el refuerzo del marco planificados. Estos valores no deben usarse para reproducir un diseño de montaje completo sin el dibujo original y las dimensiones del proyecto.
La estructura de montaje debe transferir la reacción de elevación al bastidor del remolque. Por lo tanto, el espesor del soporte, la alineación de los pasadores y el diseño de la soldadura requieren una revisión de ingeniería por separado.
El catálogo enumera la dimensión E como 47,63 pulgadas para el modelo 520. Esta medida es importante cuando un remolque tiene una longitud de instalación limitada o cuando el polipasto debe colocarse alrededor de miembros del marco existentes.
Verifique esta dimensión junto con la posición del cuerpo cerrado, la ubicación de las bisagras y el espacio de acceso de servicio. Deje espacio para trabajos de inspección y conexión hidráulica en lugar de diseñar la instalación en torno a una medida que no deja acceso práctico.

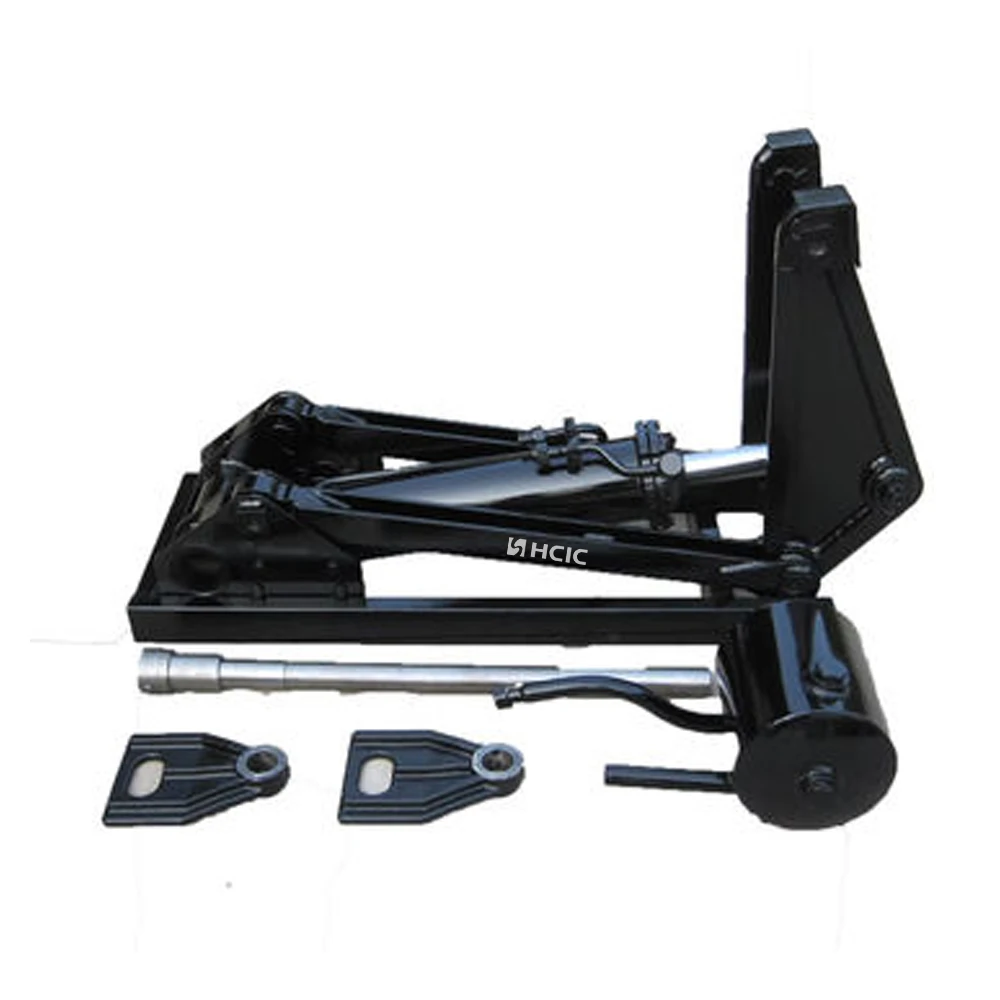

El polipasto eléctrico modelo 520 es adecuado para discusiones sobre sistemas de elevación de remolques de volcado donde el comprador necesita una referencia de catálogo definida y una base dimensional para la revisión del ajuste. Puede considerarse para construcciones de remolques OEM, proyectos de reemplazo y rediseños de sistemas, sujeto a la confirmación de la disposición mecánica e hidráulica completa.
La página del catálogo del modelo 520 suministrada enumera referencias dimensionales, pero no proporciona una capacidad verificada, valor de presión de trabajo, cifra de vida útil ni certificación para este modelo. Esos detalles deben confirmarse para el proyecto real en lugar de inferirse del número de modelo.
Una consulta útil sobre el polipasto eléctrico Modelo 520 debe incluir:
- Tipo de remolque y dimensiones de la caja volcadora.
- Espacio disponible entre el marco y la carrocería.
- Posición de la bisagra trasera y puntos de montaje delanteros.
- Centros de pasadores y dimensiones de soporte.
- Posiciones cerradas y de trabajo de la caja volcadora.
- Bomba, válvulas, mangueras y controles existentes, si se trata de un reemplazo
- Fotos o plano acotado de la instalación actual.
- Secuencia de elevación requerida y entorno operativo.
Esta información permite al proveedor discutir el ajuste sin adivinar detalles estructurales ocultos.
El polipasto eléctrico Modelo 520 debe seleccionarse mediante una revisión de equipamiento en lugar de comparar únicamente el número de modelo. Sus dimensiones de catálogo, en particular la dimensión E de 47,63 pulgadas, la dimensión A de 24,00 pulgadas y la dimensión G de 11,75 pulgadas, proporcionan un punto de partida útil para verificar la instalación de un remolque volquete.
Para obtener una cotización precisa, envíe el dibujo del remolque, las medidas de montaje y la información hidráulica existente a HCIC. La decisión final debe basarse en el dispositivo de elevación completo y en el último dibujo técnico.
HCIC desarrolla y fabrica cilindros hidráulicos y unidades de potencia para aplicaciones industriales y de vehículos. Para un proyecto del Modelo 520, HCIC puede revisar la información de instalación disponible e identificar los detalles técnicos necesarios para una cotización de OEM o reemplazo.
