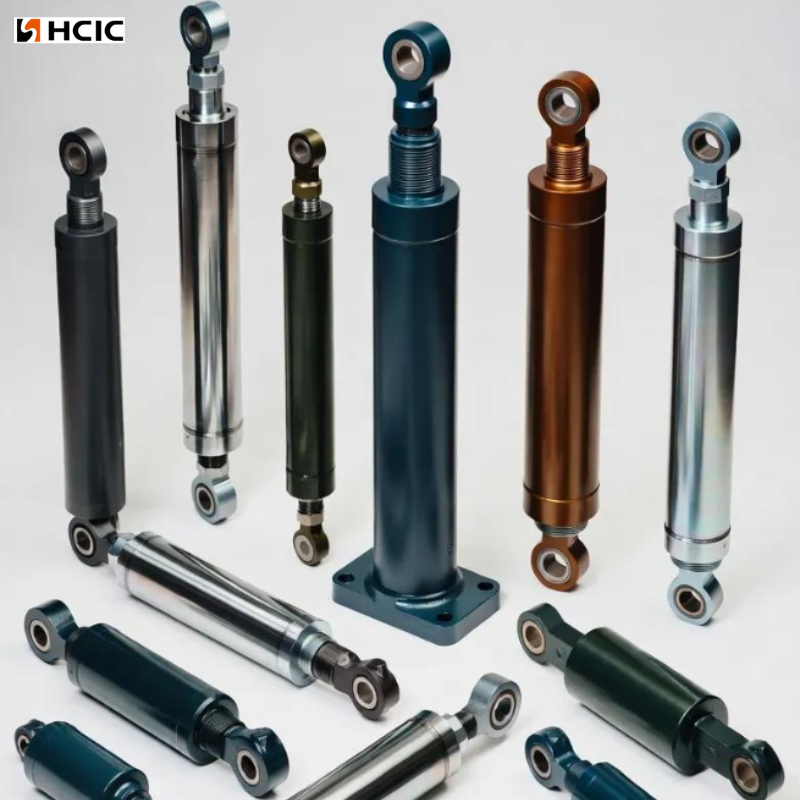

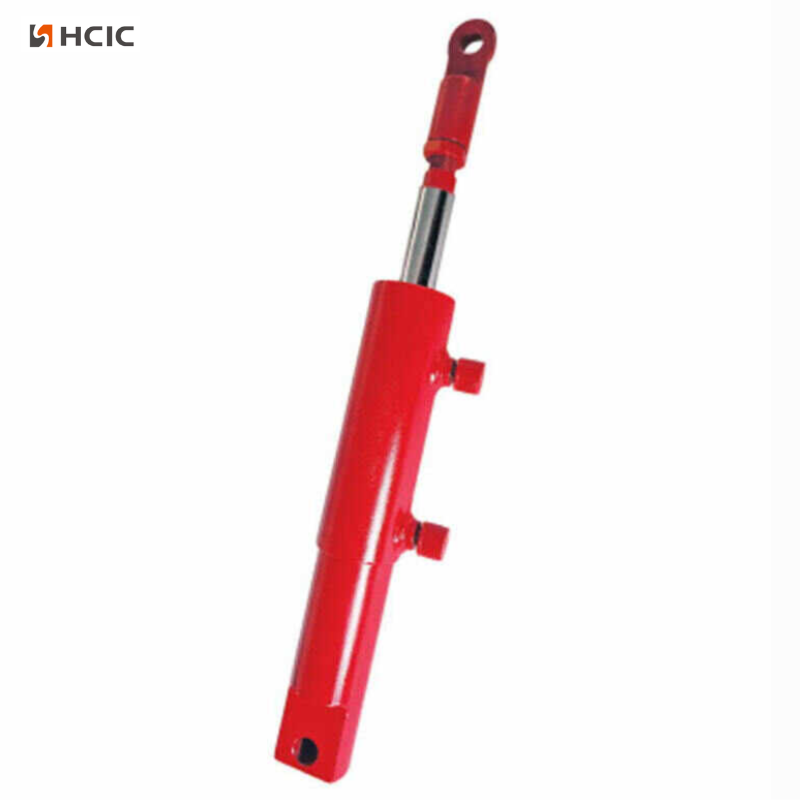

Cilindro hidráulico para cosechadora

1. Definición del producto y escenarios de aplicación

1.1 Definición del producto

Fabricamos cilindros hidráulicos dedicados para todo tipo de máquinas cosechadoras, incluidas cosechadoras combinadas y cosechadoras de maíz y arroz. Estos componentes convierten la energía hidráulica en movimiento en línea recta y son lo suficientemente resistentes para hacer frente a las duras condiciones de trabajo en las granjas. Convierte la presión hidráulica en fuerza mecánica lineal para impulsar piezas móviles críticas de la cosechadora.

A diferencia de los cilindros industriales de uso general, está diseñado para soportar altas vibraciones, mucho polvo, barro, amplios cambios de temperatura y funcionamiento continuo durante largas horas en campos agrícolas. Características principales: movimiento estable a baja velocidad, fuerte resistencia al impacto, sellado confiable y larga vida útil.

1.2 Escenarios de aplicación

Este cilindro hidráulico se adapta perfectamente a los principales modelos de cosechadoras para granjas comerciales a gran escala en América del Norte, Europa, Australia y el sudeste asiático, adaptándose a las operaciones de cosecha mecanizadas locales de grandes superficies:

Posiciones típicas:

• Cilindro de elevación del cabezal:Aplicado a la cosecha de cereales en grandes explotaciones planas de Estados Unidos, Canadá y Australia. Ajusta de manera flexible la altura de corte para adaptarse al terreno irregular del campo y a diferentes alturas de crecimiento de los cultivos, lo que reduce la pérdida de grano durante la cosecha continua a gran escala.
• Cilindro de ajuste del carrete:Adecuado para escenarios de cosecha de trigo y cebada en Europa, optimiza el ángulo de alimentación de los cultivos para resolver el bloqueo de alimentación causado por la siembra densa de cultivos en tierras agrícolas de alto rendimiento en el extranjero.
• Cilindro de descarga del depósito de granos:Diseñado para cosechadoras de gran capacidad utilizadas en granjas de maíz y soja estadounidenses, y admite operaciones frecuentes de descarga a alta velocidad para mejorar la eficiencia general de la cosecha en tierras agrícolas de gran superficie.
• Cilindro de ajuste del espacio de trilla:Adaptarse a la cosecha diversificada de cultivos en áreas de plantación mixta europeas, ajustando el espacio de trilla para trigo, arroz, maíz y soja para satisfacer las necesidades locales de rotación de cultivos múltiples.
• Cilindro nivelador del chasis:Ampliamente utilizado en tierras agrícolas montañosas del sur de Europa y el sudeste asiático, mantiene estables las cosechadoras en campos inclinados y garantiza un funcionamiento normal en terrenos complejos en el extranjero.

2. Parámetros de especificaciones técnicas

2.1 Tabla de parámetros

3. Material y proceso de fabricación

3.1 Materiales principales

• Cilindro: tubo de acero sin costura 27SiMn o 45# (GB/T 8713-2018). Alta resistencia a la tracción, buena soldabilidad, resistencia a la presión de hasta 40 MPa.
• Vástago del pistón: acero de aleación de medio carbono 45Cr/40Cr.
• oApagado + revenido (HRC 28–34) para mayor tenacidad y resistencia al impacto.
• oSuperficie cromada dura (25–30 μm), HV ≥800, antioxidante, antidesgaste, resistente al barro.
• Pistón y casquillo guía: Hierro fundido + hierro dúctil, resistente al desgaste, buen ajuste con sellos.
• Juego de sellos: Sellos compuestos importados: sello principal de FKM + sello antipolvo HNBR + anillo de desgaste de PTFE. Resiste altas temperaturas, agua turbia y reciprocidad frecuente.

3.2 Procesos clave

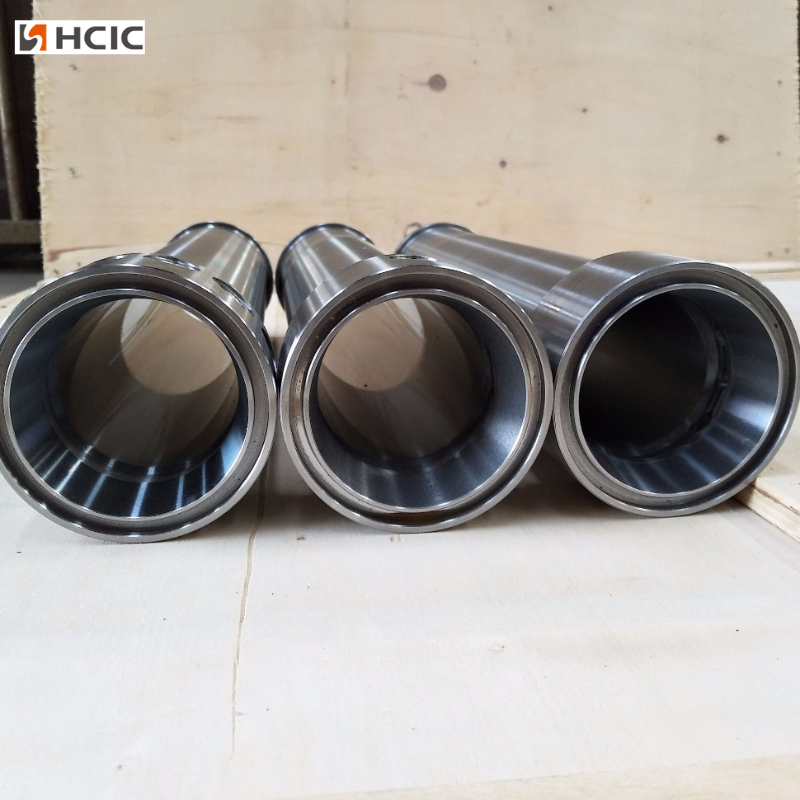

1.Barril bruñido interior:Bruñido de precisión a Ra ≤0,4 μm, superficie de espejo, baja fricción, sin fugas de aceite, larga vida útil del sello.

2. Rectificado de varillas y cromado duro:El rectificado CNC garantiza una rectitud ≤0,1 mm/m; Línea automática de cromado para espesor y adherencia uniformes.

3.Soldadura:Soldadura de CO₂ de penetración total en tapas de extremo y horquillas; Ensayos no destructivos (UT/MT) para soldaduras críticas.

4.Montaje y pruebas:

• Montaje de sala limpia para evitar que entre polvo en el
• Prueba de presión al 100%: 31,5 MPa mantiene la presión durante 3 a 5 minutos, sin fugas ni deformación permanente.

5.Tratamiento superficial:Granallado + pintura anticorrosión de dos componentes, resistencia a la niebla salina ≥500 horas, apto para uso agrícola a largo plazo en exteriores.

4. Ejemplos de aplicaciones industriales

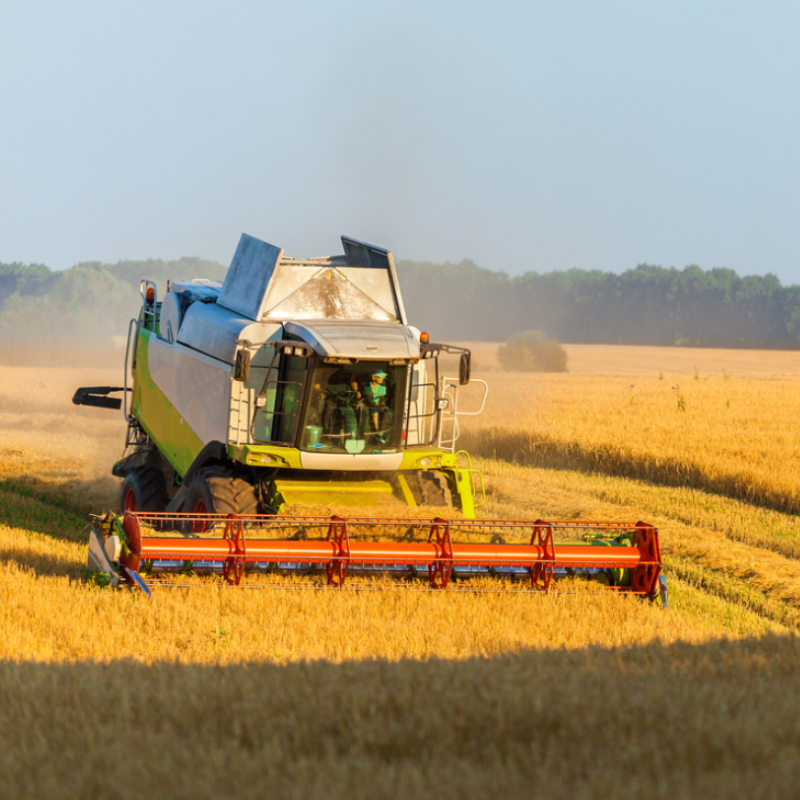

Caso 1: Cosechadora de trigo y arroz

• Cilindro: 50/25-250 mm de doble efecto para elevación del cabezal; 63/32-400 mm para descarga de tolvas de grano.
• Condiciones de trabajo: 12 a 14 horas/día de funcionamiento continuo durante la temporada de cosecha; Temperatura ambiente de 35 a 40 ℃, mucho polvo, agua turbia ocasional.
• Rendimiento: Elevación estable, sin atascos; tasa de fuga <0,5% en 1.000 horas; Reduce efectivamente la pérdida de cosecha a ≤2%.

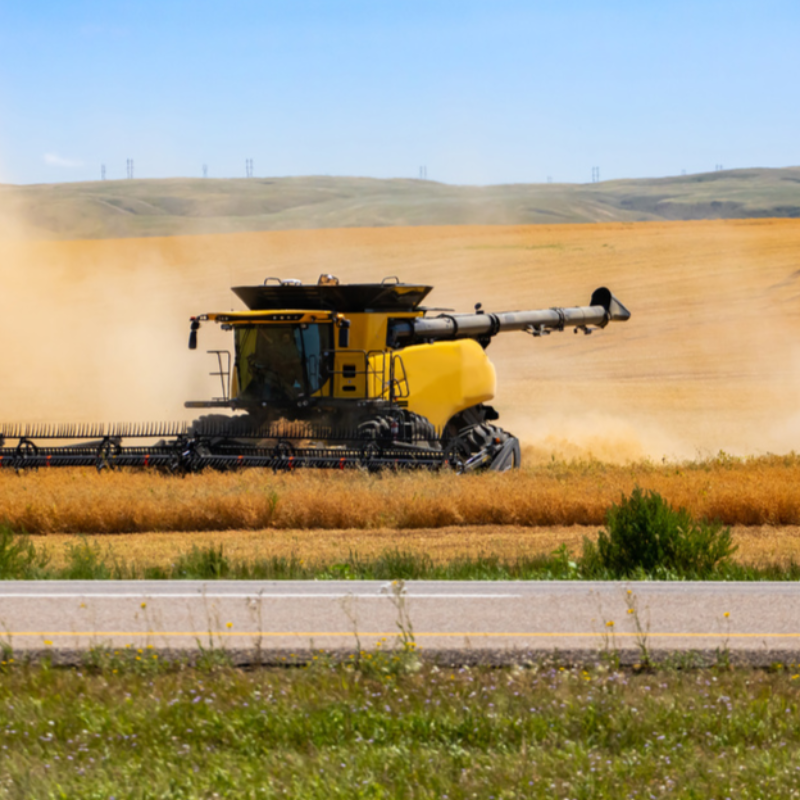

Caso 2 – Cosechadora de maíz

• Cilindro: 63/32-320 mm para elevación del cabezal; 50/25-200 mm para mecanismo de descarga de orejas.
• Condiciones de trabajo: impactos frecuentes, alta vibración, restos polvorientos de tallos de maíz, temperatura de hasta -15 ℃ a principios de primavera.
• Rendimiento: Resiste cargas de impacto de 2 a 3 veces la presión nominal; buen rendimiento en arranques bajos; La vida útil alcanza entre 3.500 y 4.500 horas en condiciones de mantenimiento normal.

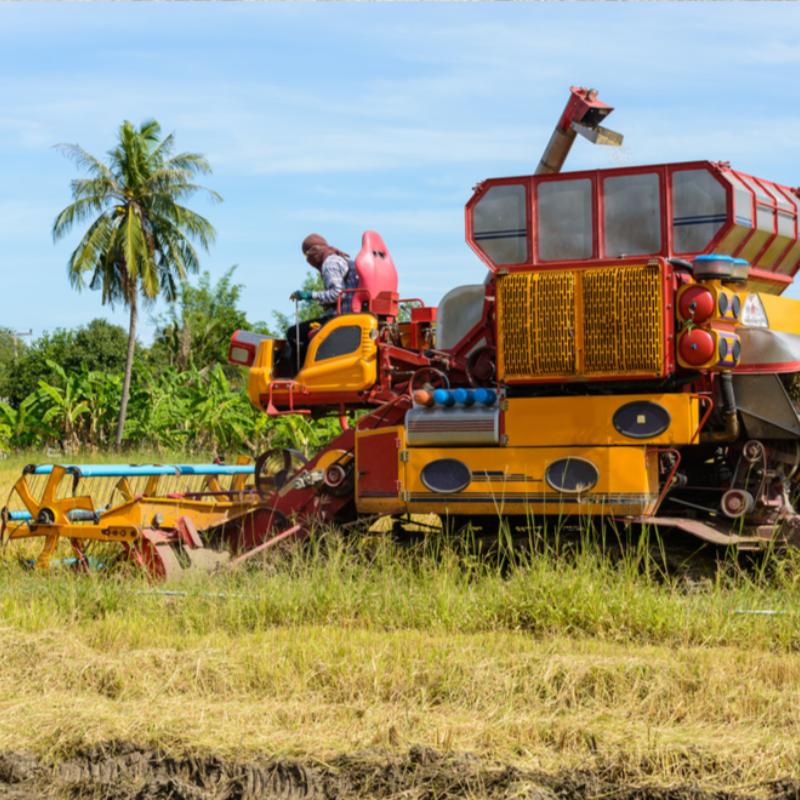

Caso 3: Cosechadora pequeña en laderas

• Cilindro: Cilindro compacto de doble efecto de 40/20-150 mm para nivelación de carrocería y control del cabezal.
• Condiciones de trabajo: Campo estrecho, giros frecuentes, caminos embarrados, alta humedad durante todo el año.
• Rendimiento: Tamaño compacto, acción flexible; buen sellado en ambiente húmedo/fangoso; fácil mantenimiento en sitio.

5. Preguntas frecuentes

(1)P: ¿Este cilindro hidráulico es adecuado para todas las marcas de cosechadoras?

R: Los modelos estándar se adaptan a la mayoría de las cosechadoras convencionales. También admitimos tamaños y dimensiones de instalación personalizados para equipos especiales.

(2) P: ¿Cuál es la vida útil en condiciones de uso normal?

R: En condiciones de trabajo estándar, la vida útil normal puede alcanzar más de 2000 horas de trabajo. El reemplazo y la limpieza regulares del aceite pueden extender aún más su vida útil.

(3)P: ¿Qué debo hacer si se produce una fuga de aceite durante el uso?

R: Las fugas de aceite se deben principalmente al envejecimiento o daño de los anillos de sellado. Simplemente reemplace el kit de sellado correspondiente, no es necesario cambiar todo el cilindro.

(4) P: ¿Puede funcionar normalmente en invierno con bajas temperaturas?

R: Sí. El producto se prueba para resistencia a bajas temperaturas dentro de -20 ℃. Se recomienda utilizar aceite hidráulico de baja temperatura en zonas frías para un mejor rendimiento.
