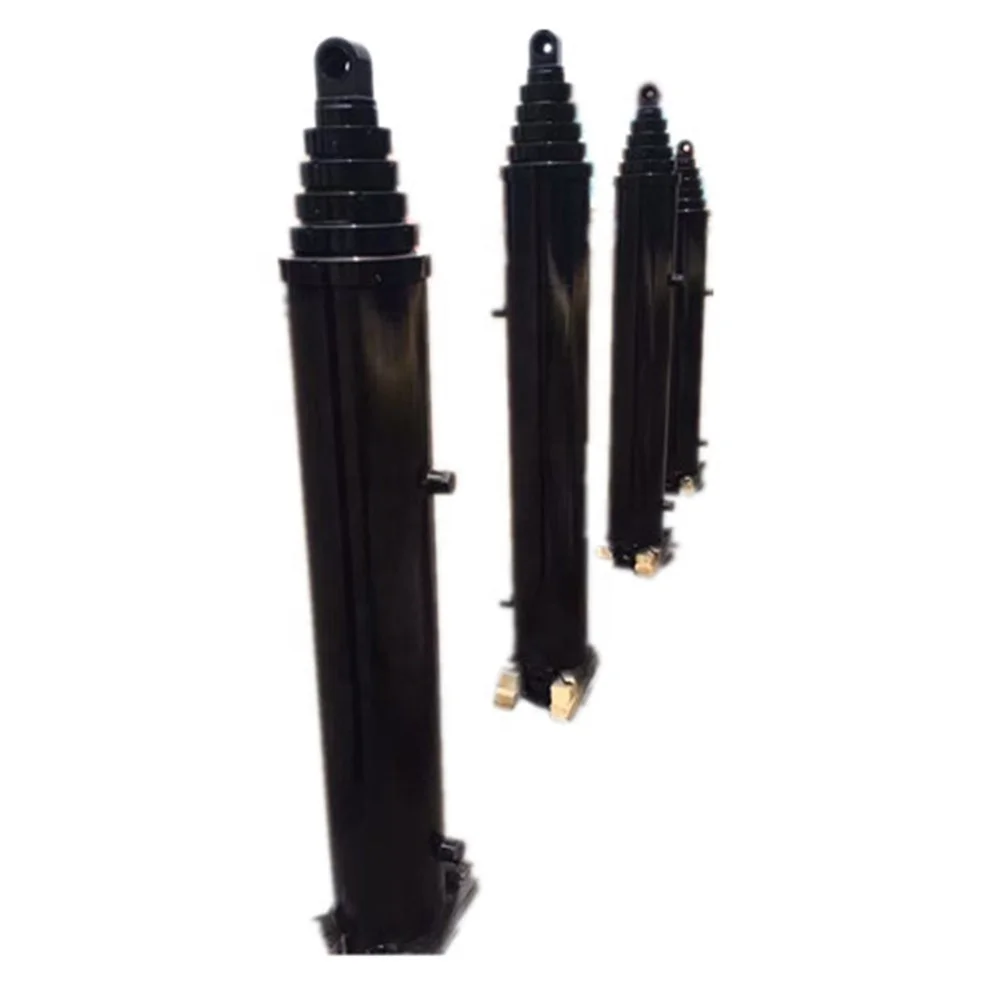

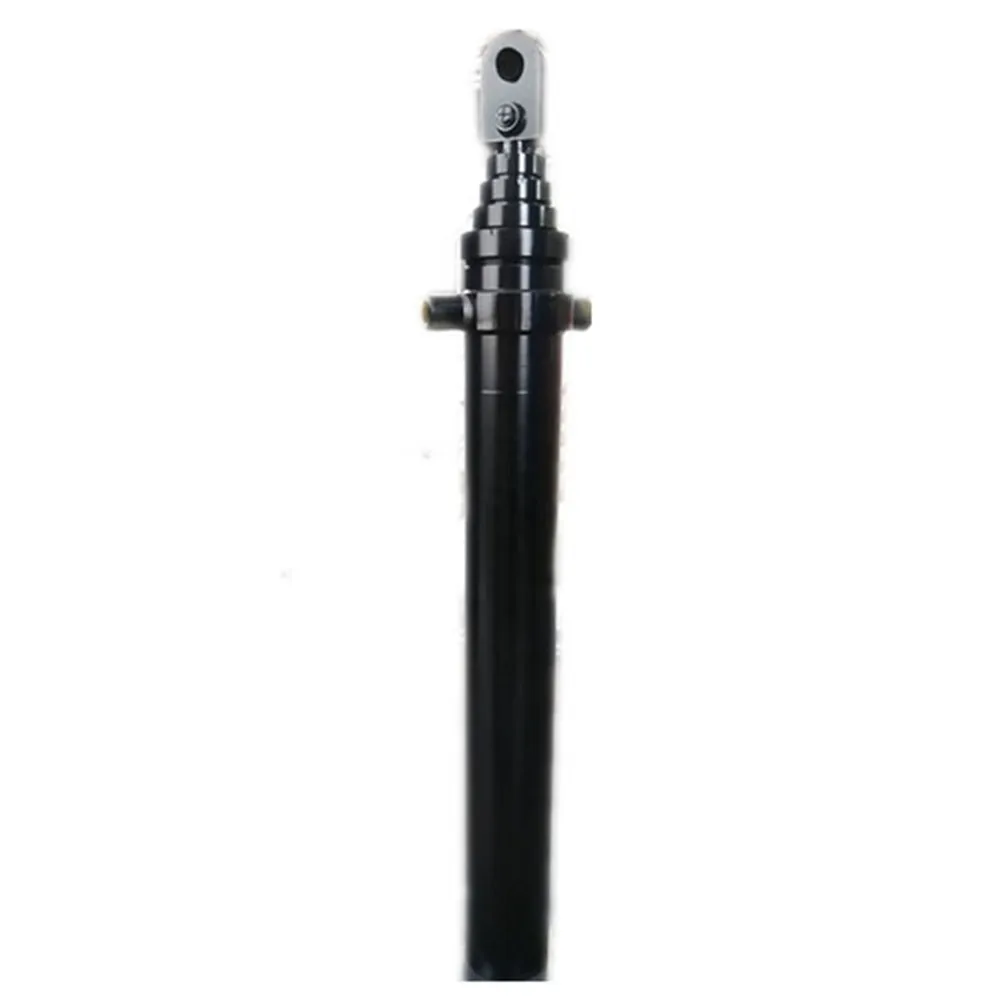

Cilindro hidráulico tipo 85-453-265 telescópico de simple efecto Accidente cerebrovascular 263,25 Cerrado 70,88 Pasador de varilla 2 Ancho de varilla 2 Pasador base 2 LMSD 8 Etapas 5 Accidente cerebrovascular 263 Extendido 715
Cilindro hidráulico 85-453-265
Número de etapas 5
El diámetro del escenario móvil más grande es de 8 pulgadas.
Longitud de carrera (A) 263,63 pulg. (6696 mm)
Longitud cerrada (B) 70,88 pulg. (1800 mm)
Longitud extendida (C) 334,5 pulg. (8496 mm)
Ancho de montaje de varilla (D) 2 pulg. (51 mm)
Orificio para pasador de montaje de varilla (E) 52 mm (2,06 pulg.)
Ancho de montaje de la base (G) 9,5 pulg. (241 mm)
Orificio del pasador de montaje de la base (J) 54 mm (2,13 pulg.)
Puerto (L) 1" NPTF
Galones de aceite (retraídos) 5,6
Galones de aceite (extendido) 33,9
