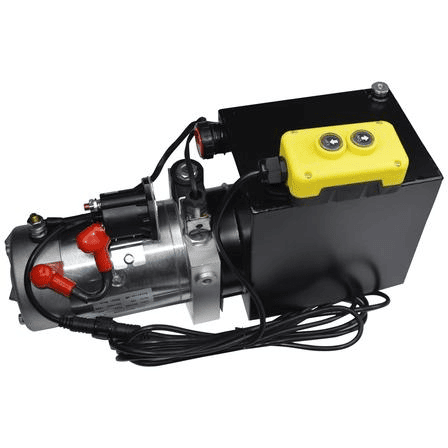

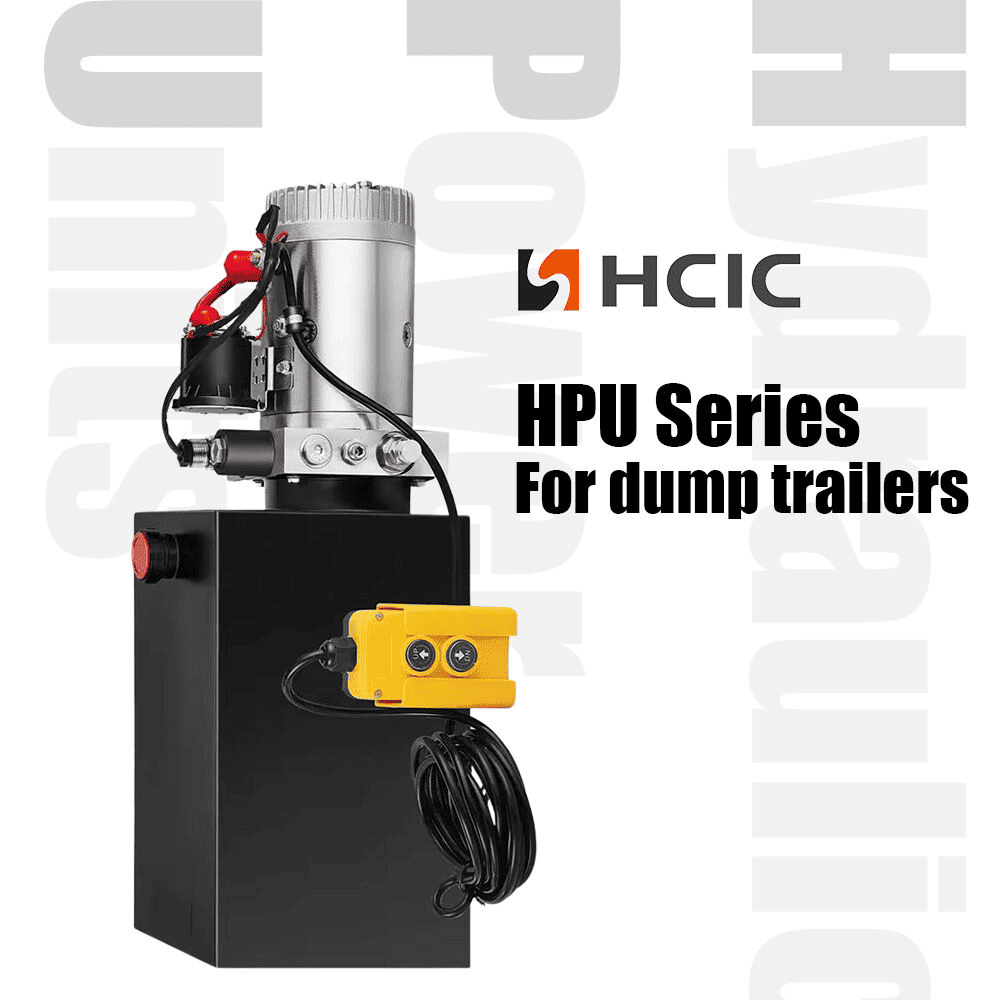

La unidad de potencia hidráulica de doble acción HCPGD para remolques de volcado ofrece un flujo de 1,2 GPM, una presión de 3000 PSI y un tanque de 6 galones para sistemas hidráulicos de remolques de volcado.
Product type:
unidad de potencia hidráulica de doble efectoFlow rate:
1,2 galones por minutoPort size:
SAS #6Tank size:
6 galonesLa unidad de potencia hidráulica de doble efecto HCPGD para remolques volquete. El catálogo especifica un caudal de 1,2 GPM, un tanque de 6 galones, una presión nominal de 3000 PSI y puertos SAE #6. Su disposición de válvula de 4 vías y 3 posiciones operada por solenoide está diseñada para circuitos hidráulicos que necesitan movimiento motorizado en ambas direcciones.
Para un fabricante de remolques o un equipo de mantenimiento de flotas, el punto importante no es simplemente el tamaño del motor y el depósito. La HPU debe coincidir con el cilindro, el suministro eléctrico disponible, el aceite hidráulico, la disposición de la manguera y el movimiento requerido. Este artículo explica qué significa la especificación HCPGD y qué información se debe confirmar antes de realizar un pedido.
Una unidad de energía hidráulica convierte la energía eléctrica en flujo y presión hidráulicos. La bomba envía aceite al lado seleccionado de un cilindro de doble efecto. Cuando la válvula cambia de posición, el circuito invierte el flujo de aceite para que el cilindro pueda extenderse y retraerse bajo energía hidráulica.
Por lo tanto, la unidad de potencia hidráulica de doble acción HCPGD es adecuada para un diseño de remolque volquete que necesita una función de extensión eléctrica y una función de retracción eléctrica. El movimiento exacto aún depende del volumen del cilindro, la carga, el ajuste de alivio, el tamaño de la manguera y el circuito de control. La HPU debe seleccionarse como parte del sistema hidráulico completo en lugar de como un componente aislado.
| Artículo | Especificación del catálogo |
|---|---|
| Modelo | HCPGD |
| tipo de producto | Unidad de potencia hidráulica de doble efecto |
| Aplicación listada en el catálogo | Remolque volquete |
| Caudal | 1,2 galones por minuto |
| Tamaño del puerto | SAS #6 |
| Tamaño del tanque | 6 galones |
| Presión | 3000 psi |
| válvulas | Operado por solenoide; 4 vías, 3 posiciones |
Estos son los valores de HCPGD publicados en el catálogo HCIC-2026. El catálogo no proporciona un diagrama completo de corriente del motor, capacidad de la batería, ciclo de trabajo, configuración de la válvula de alivio ni diagrama de cableado del controlador para este modelo. Esos detalles deben confirmarse con los requisitos del proyecto antes de la aprobación de la producción.
La válvula de 4 vías y 3 posiciones le da a la unidad de potencia una estructura de control direccional para un actuador hidráulico de doble acción. Un puerto de trabajo puede dirigir el aceite para extender el cilindro mientras que el otro devuelve el aceite al tanque. En el comando opuesto, la trayectoria del flujo se invierte.
La posición central es un detalle de diseño que debe confirmarse con la especificación final del circuito y de la válvula. Afecta el comportamiento del actuador cuando se libera el comando eléctrico. Un fabricante de remolques no debe asumir la condición central sin revisar el esquema hidráulico, los requisitos de control de carga y el método de descenso seguro.
La conexión del puerto SAE #6 también debe compararse con la manguera, el adaptador y el estándar de conexión seleccionados. La práctica correcta de identificación de roscas y sellado es importante porque una pequeña fuga en la conexión puede introducir aire, perder aceite y hacer que el movimiento del remolque sea inconsistente.
El HCPGD figura en la lista con un tanque de 6 galones. El volumen del depósito proporciona un lugar para el retorno del aceite y ayuda al sistema a gestionar el volumen de aceite requerido por el cilindro. El tamaño requerido del tanque no está determinado únicamente por el diámetro del cilindro. También depende de la carrera del cilindro, el volumen del vástago, la disposición del circuito, el volumen de la manguera, el nivel de aceite, el espacio de instalación disponible y el ciclo de funcionamiento.
El tanque debe montarse de forma segura y colocarse de manera que la línea de succión, la ruta de retorno y el acceso de servicio sigan siendo prácticos. Antes de realizar el pedido, el instalador debe confirmar las dimensiones reales del depósito, la orientación de montaje, la disposición del llenado y respiradero y el nivel de aceite utilizable con HCIC.
El catálogo enumera 1,2 GPM para el HCPGD y 3000 PSI para la especificación de presión. Estos valores no deben convertirse directamente en un tiempo de elevación del remolque o capacidad de elevación garantizados. La velocidad real depende del volumen del cilindro y de la carga. La presión de trabajo real depende de la fuerza requerida, la geometría mecánica, la fricción, la restricción y la protección de alivio.
Una primera comprobación sencilla es comparar el volumen requerido del cilindro con el flujo disponible. Un cilindro más grande necesita más aceite para completar la misma carrera, por lo que su movimiento normalmente tardará más con el mismo caudal. El diseñador de sistemas también debería considerar el flujo de retorno desde el lado del vástago de un cilindro de doble efecto, la longitud de la manguera y la viscosidad del aceite hidráulico que depende de la temperatura.
El valor de catálogo de 3000 PSI es un límite de diseño del sistema que se debe comparar con el cilindro, las mangueras, los accesorios y los componentes de control. No debe tratarse como una promesa de que todos los remolques funcionarán a esa presión de forma continua.
Antes de instalar la unidad de potencia hidráulica de doble efecto HCPGD, confirme los siguientes puntos:
1. Compatibilidad del cilindro:Verifique que el actuador conectado sea de doble acción y que ambos puertos estén correctamente identificados.
2. Suministro eléctrico:Confirme el voltaje, la demanda de corriente, la protección de los fusibles, el tamaño del cable y la compatibilidad del interruptor de control.
3. Conexiones hidráulicas:Haga coincidir los puertos SAE #6 con las mangueras y adaptadores correctos. Mantenga limpias las vías de succión y retorno.
4. Posición del depósito:Deje suficiente espacio para el llenado, inspección, limpieza y servicio futuro.
5. Protección de presión:Confirme la disposición de la válvula de alivio y la presión segura para todo el circuito.
6. Control de carga:Revise cómo se sostiene y baja la caja del volcador si se interrumpe la energía eléctrica.
7. Eliminación de aire:Llenar con aceite homologado, purgar el circuito según diseño del sistema y comprobar el nivel del depósito después de varios ciclos controlados.
HCIC debe recibir el diseño del remolque, los datos de los cilindros, el voltaje de suministro requerido y el esquema hidráulico antes de aprobar una configuración final.
La presión no determina el rendimiento completo del sistema. La fuerza del cilindro, el apalancamiento mecánico y el requisito de flujo deben considerarse juntos.
El valor de 1,2 GPM se relaciona con el flujo de aceite, no directamente con la masa que puede levantar un remolque. La capacidad de carga depende de la estructura del cilindro y del remolque, así como del circuito hidráulico.
Un sistema de doble efecto necesita un guiado correcto en ambos lados del actuador. La identificación incorrecta de la manguera puede hacer que el cilindro se mueva en la dirección incorrecta o no se retraiga según lo previsto.
La válvula de 4 vías y 3 posiciones debe adaptarse al comportamiento neutro requerido y a la disposición de descenso seguro.
Para obtener una cotización de unidad de potencia hidráulica de doble acción HCPGD, proporcione:
Tipo de remolque y aplicación prevista
Esta información permite comparar la configuración de la HPU con todo el sistema del remolque en lugar de citarla a partir de un solo número.
¿El HCPGD es de simple efecto o de doble efecto?
El catálogo HCIC-2026 enumera al HCPGD como una unidad de potencia hidráulica de doble acción.
¿Qué caudal se indica para HCPGD?
El catálogo enumera un caudal de 1,2 GPM.
¿Qué tamaño de tanque utiliza HCPGD?
El catálogo enumera un tanque de 6 galones.
¿Qué tamaño de puerto se especifica?
El catálogo enumera un tamaño de puerto SAE #6.
¿El catálogo confirma cada detalle eléctrico?
No. La tabla de modelos no proporciona una corriente completa del motor, un diagrama de cableado ni una especificación del ciclo de trabajo. Estos puntos deben confirmarse para el remolque previsto.
La unidad de potencia hidráulica de doble acción HCPGD es una opción definida de HPU para remolque volcador con datos de caudal, tanque, presión y válvulas enumerados en el catálogo. Para obtener una cotización confiable, envíe a HCIC las especificaciones del cilindro, el suministro eléctrico, el esquema hidráulico y las restricciones de instalación.
Luego, HCIC puede revisar si la configuración de HCPGD coincide con la aplicación completa e identificar cualquier detalle específico del proyecto que requiera confirmación antes de la producción.
Jinan Huachen Industrial Co., Ltd. se fundó en 1998. El catálogo HCIC-2026 describe a la empresa como un fabricante de productos hidráulicos centrado en cilindros hidráulicos y unidades de potencia para industrias que incluyen equipos de transporte, maquinaria de construcción y otras aplicaciones industriales.
