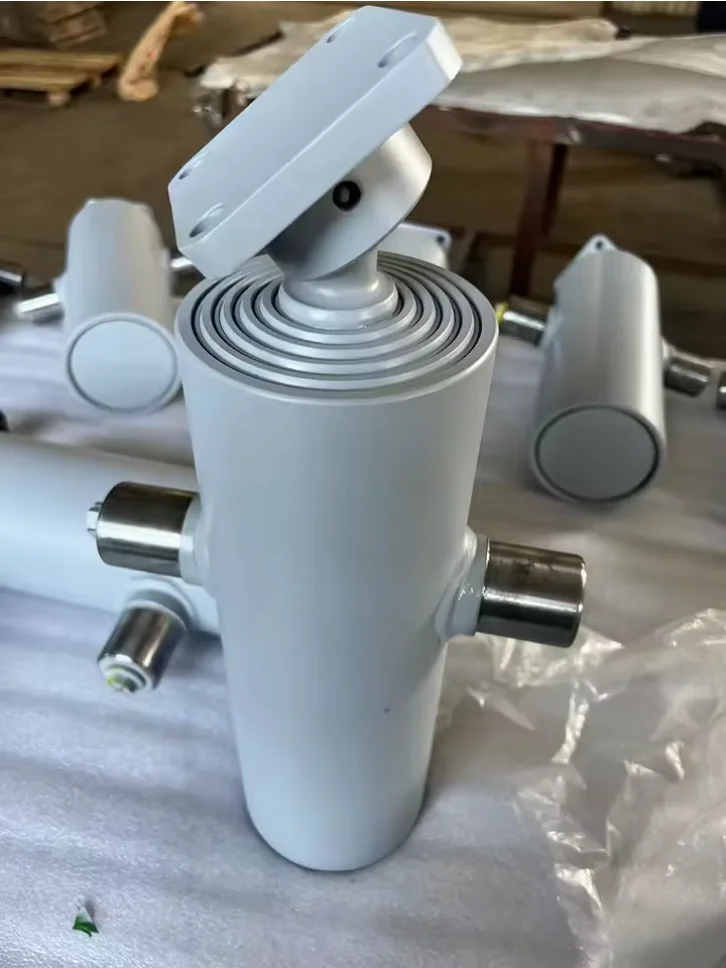

El 4TG-E130x1307 es un cilindro hidráulico telescópico debajo de la carrocería de un remolque volquete de cuatro etapas con una carrera de 1307 mm, una presión de trabajo máxima de 180 bar y un rango de vuelco de catálogo de 15 a 25 toneladas.
Number of stages:
4 etapasStroke:
1.307 milímetrosMass:
58 kilogramosWorking volume:

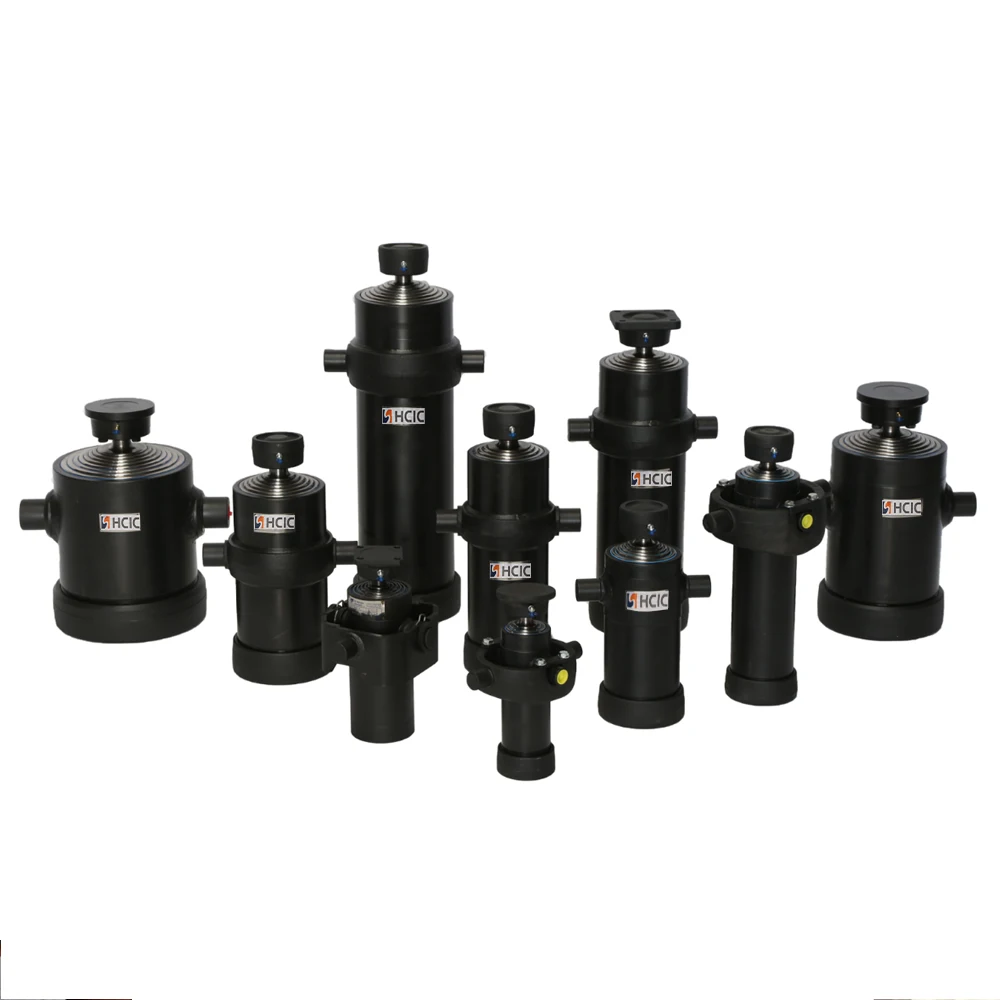

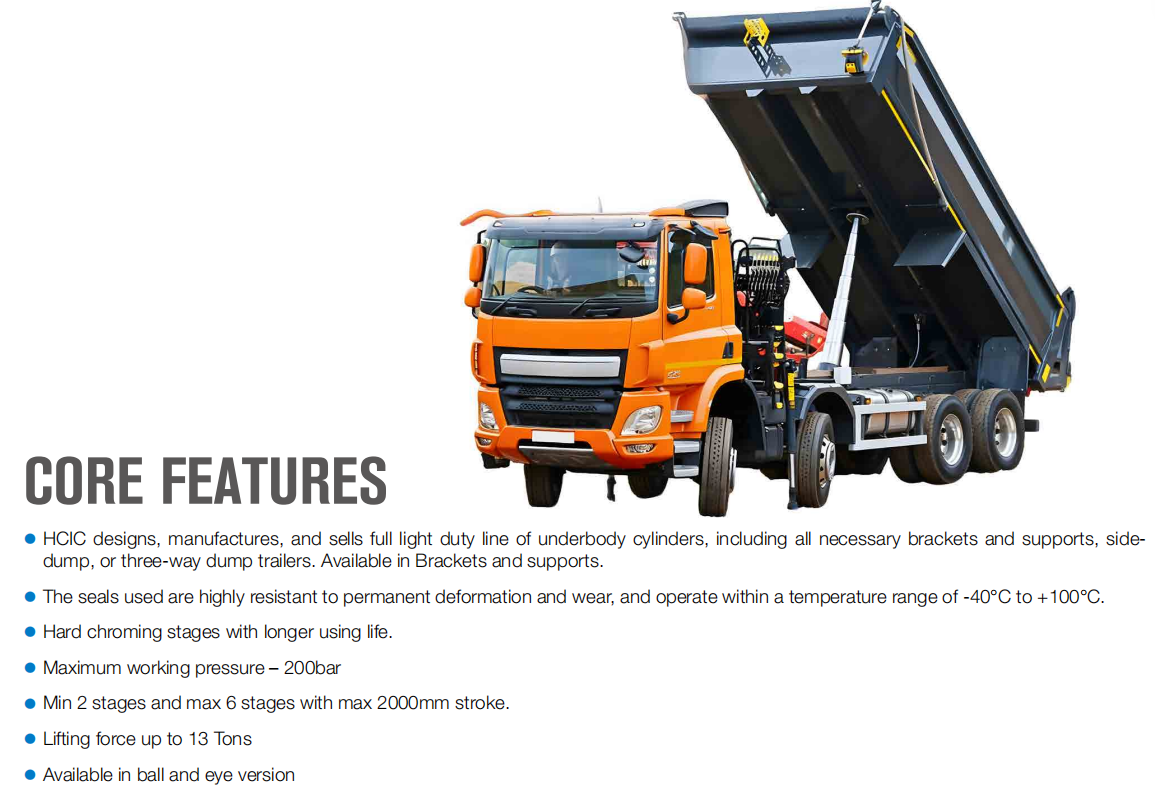

13,7 litrosEl 4TG-E130x1307 es un cilindro hidráulico telescópico inferior de remolque volquete de cuatro etapas que figura en el catálogo HCIC-2026. Es parte de la gama de bajos de servicio liviano para remolques de descarga lateral y de tres vías, donde debe caber un recorrido largo debajo de la carrocería y el chasis.
El modelo proporciona un punto de partida definido para una revisión OEM o de cilindro de repuesto: cuatro etapas, carrera de 1307 mm, presión de trabajo máxima de 180 bar y un rango de capacidad de volcado de catálogo de 15 a 25 toneladas. El cilindro debe coincidir con la estructura completa del remolque, el circuito hidráulico y la disposición de montaje antes de la compra.
| Parámetro | Valor del catálogo |
|---|---|
| Modelo | 4TG-E130x1307 |
| tipo de producto | Cilindro hidráulico telescópico debajo de la carrocería |
| Número de etapas | 4 |
| Ataque | 1.307 milímetros |
| Masa | 58 kilogramos |
| Volumen de trabajo | 13,7 litros |
| Presión máxima de trabajo | 180 barras |
| Rango de capacidad de volcado del catálogo | 15 a 25 toneladas |
| Dimensión L | 545 milímetros |
| Dimensión A | 216 milímetros |
| Dimensión B | 329 milímetros |
| Dimensión C | 132mm |
| Dimensión D | 92mm |
| Dimensión E | 58 milímetros |
Los valores anteriores se transcriben de la tabla del cilindro hidráulico telescópico debajo de la carrocería en el catálogo HCIC-2026 suministrado, página PDF 18. En la tabla impresa, la fila para 4TG-E130x1307 muestra cuatro etapas, una carrera de 1307 mm, una masa de 58 kg, un volumen de trabajo de 13,7 L y una presión de trabajo máxima de 180 bar.

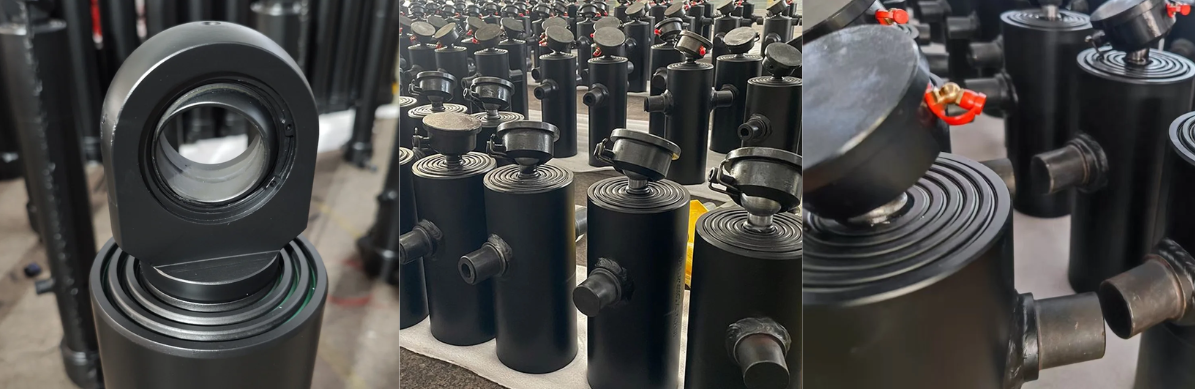

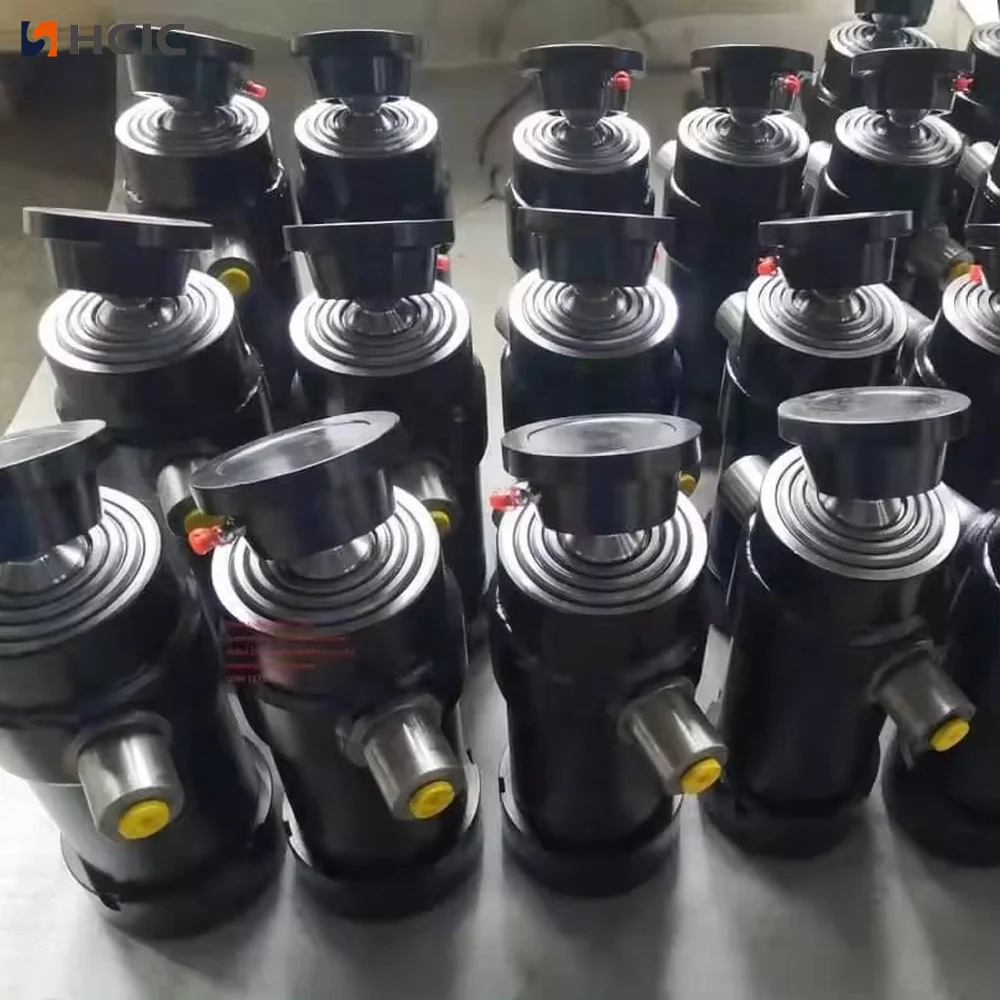

Un cilindro telescópico utiliza etapas anidadas para producir un movimiento de trabajo más largo sin requerir toda la longitud extendida cuando se retrae. Esta disposición es útil en remolques volquete donde el espacio disponible debajo de la carrocería es limitado pero el sistema de vuelco aún necesita suficiente movimiento.
El 4TG-E130x1307 tiene cuatro etapas y una carrera homologada de 1.307 mm. Su dimensión L de 545 mm proporciona un punto de partida para la planificación de espacios cerrados, pero la instalación también debe tener en cuenta el soporte del cilindro, la conexión de pasador u ojo, los miembros del chasis, las mangueras y la trayectoria completa de movimiento de la caja del volquete.
El cilindro por sí solo no determina el resultado de la inclinación. La ubicación de las bisagras, el peso del cuerpo, la distribución de la carga, el ángulo de inclinación, el flujo de la bomba y la protección de alivio influyen en la fuerza y la velocidad requeridas durante el ciclo.
Comience con la dimensión L indicada y las dimensiones de instalación A–E. Compárelos con el dibujo del remolque o el área de montaje medida. Luego revise el cilindro a lo largo de todo el arco de inclinación. Un cilindro puede salir del chasis cuando la carrocería está cerrada, pero puede hacer contacto con un travesaño o soporte cuando la carrocería se eleva.

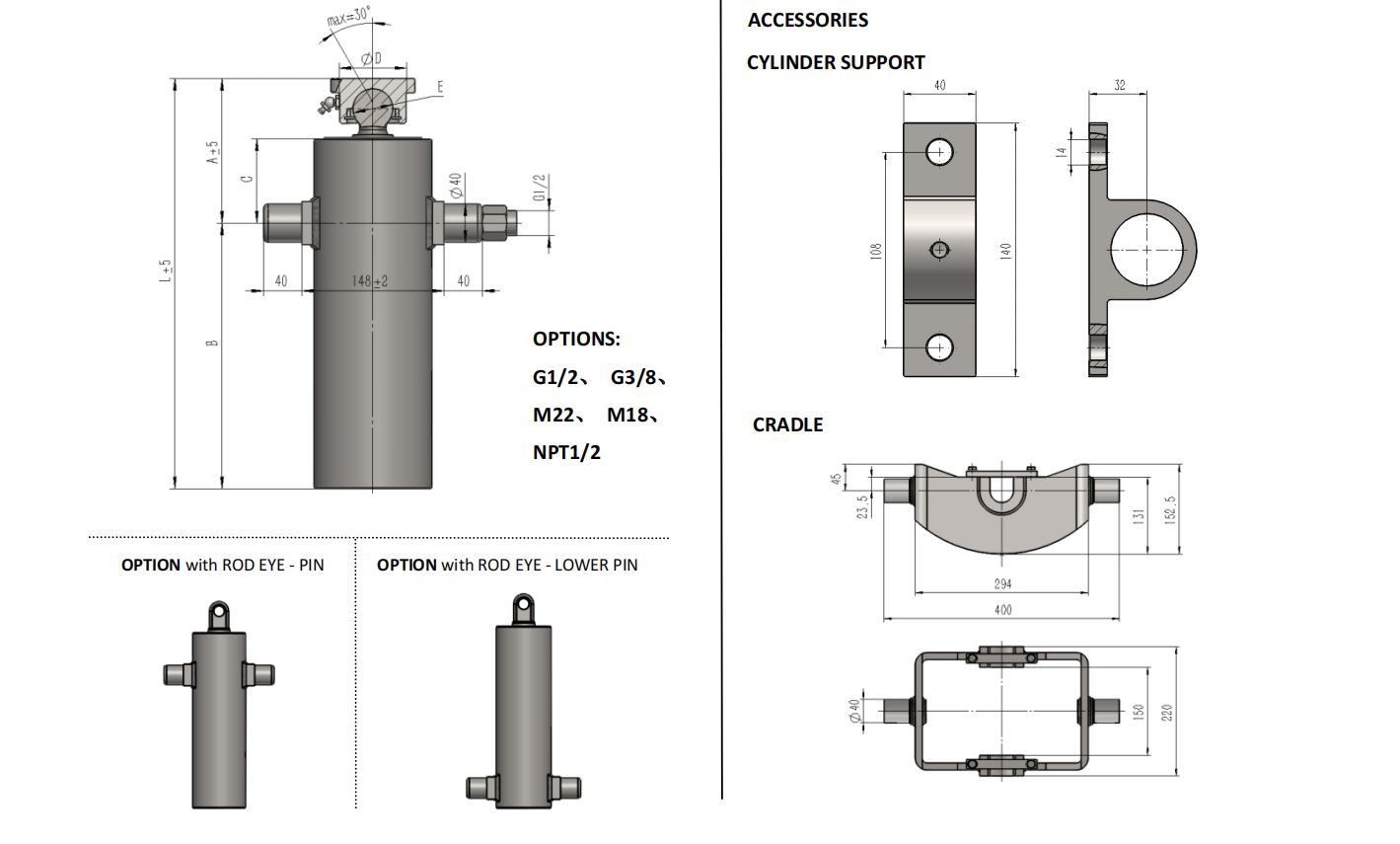

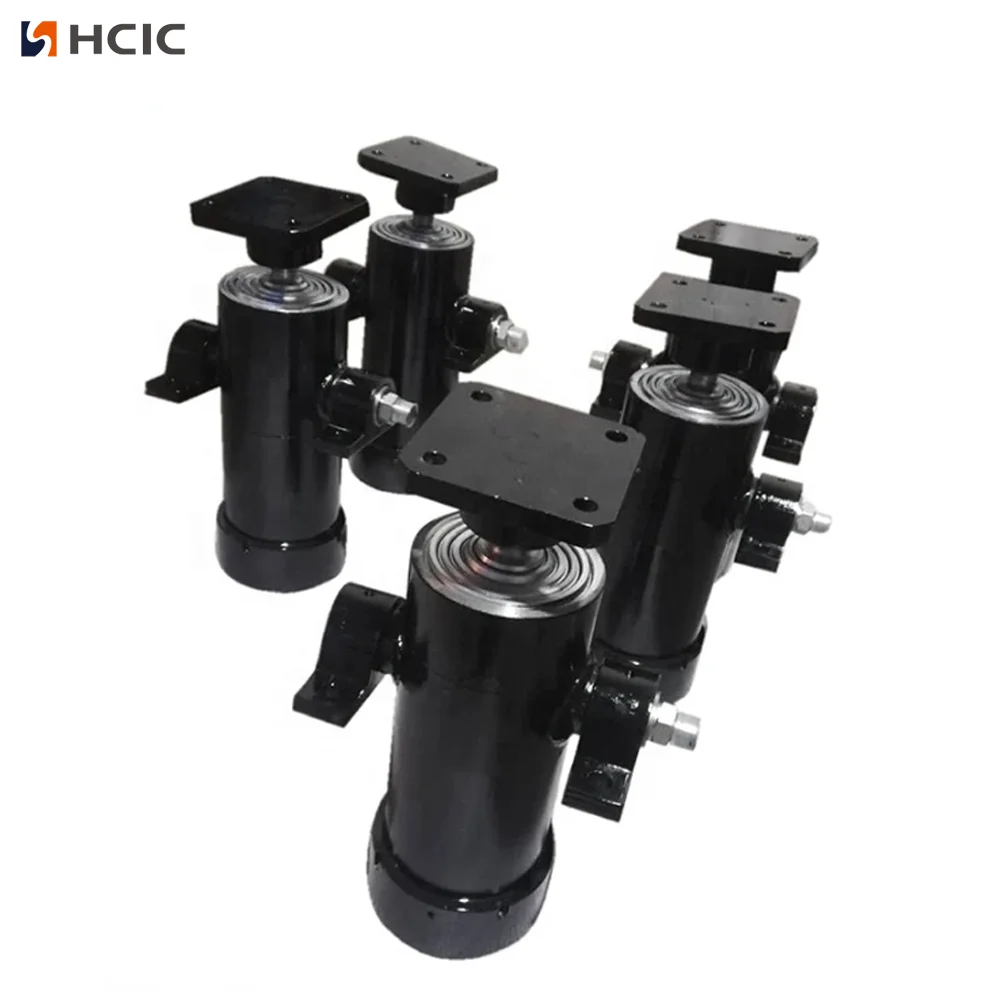

La página del catálogo muestra opciones de ojo de varilla y pasador inferior para la gama de cilindros debajo de la carrocería, junto con referencias de soporte. La conexión exacta y la disposición del soporte para un 4TG-E130x1307 se deben confirmar en el plano del proyecto. No asuma que un cilindro telescópico de apariencia similar utilizará el mismo espaciado entre pasadores o método de montaje.
El cilindro debe estar apoyado y alineado a través del diseño de montaje del remolque. Los soportes no deben forzar el cilindro a su posición ni crear carga lateral durante la extensión. Revise los pasadores, el soporte, las mangueras y los miembros cercanos del marco antes de aplicar carga.
El catálogo enumera una presión máxima de trabajo de 180 bar para el 4TG-E130x1307. La bomba, la válvula de alivio, el tamaño de la manguera, el volumen de aceite y el circuito de control deben revisarse según ese requisito. La presión de trabajo no es lo mismo que la capacidad de elevación garantizada; La fuerza real depende de la presión hidráulica, el área efectiva y la geometría mecánica del remolque.

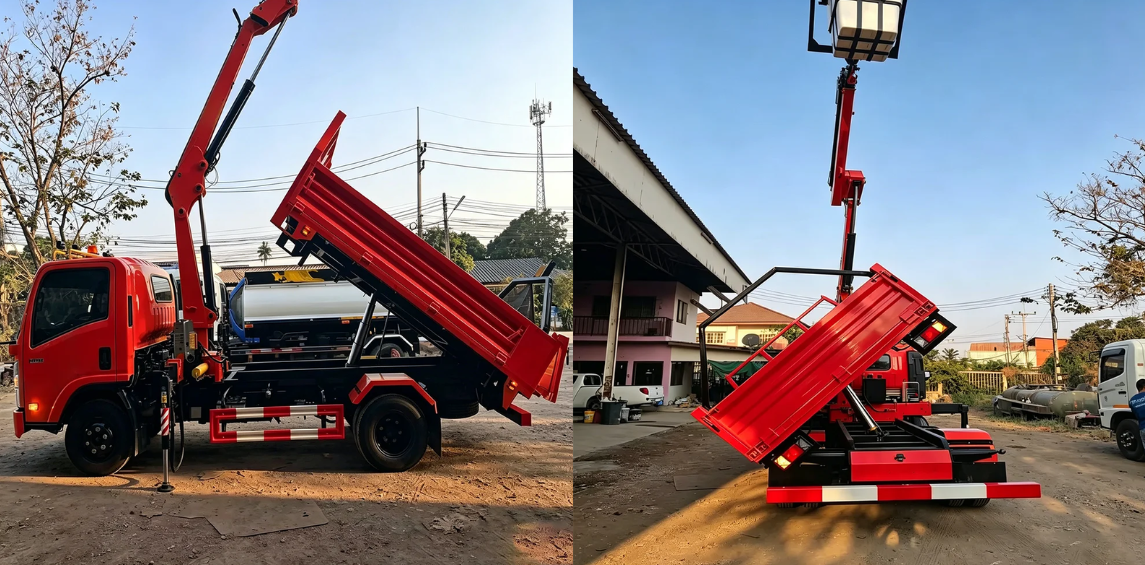

El 4TG-E130x1307 es relevante para proyectos de remolques volquete que necesitan un cilindro hidráulico telescópico debajo de la carrocería de cuatro etapas con una carrera de 1307 mm. Se puede considerar para diseños de remolque de descarga lateral y de tres vías cuando el espacio de instalación disponible y el rango de aplicación del catálogo coinciden con el proyecto.
El catálogo enumera un rango de capacidad de vuelco de 15 a 25 toneladas. Trate esto como una referencia de aplicación de catálogo, no como una aprobación de carga útil universal. La carrocería del remolque, la estructura de las bisagras, la resistencia del chasis, la distribución de la carga y el sistema hidráulico deben evaluarse juntos.
Para una consulta de OEM o reemplazo de 4TG-E130x1307, envíe:
Esta información ayuda a diferenciar el reemplazo directo del cilindro de un rediseño del montaje o del sistema hidráulico.
El 4TG-E130x1307 ofrece a los fabricantes de remolques una opción definida de cilindro debajo de la carrocería de cuatro etapas con una carrera de 1.307 mm, una masa de 58 kg, una presión de trabajo máxima de 180 bar, un volumen de trabajo de 13,7 L y un rango de vuelco de catálogo de 15 a 25 toneladas.
Envíe el dibujo del remolque, las medidas de montaje y los datos hidráulicos a HCIC para una revisión del ajuste antes de realizar el pedido.
