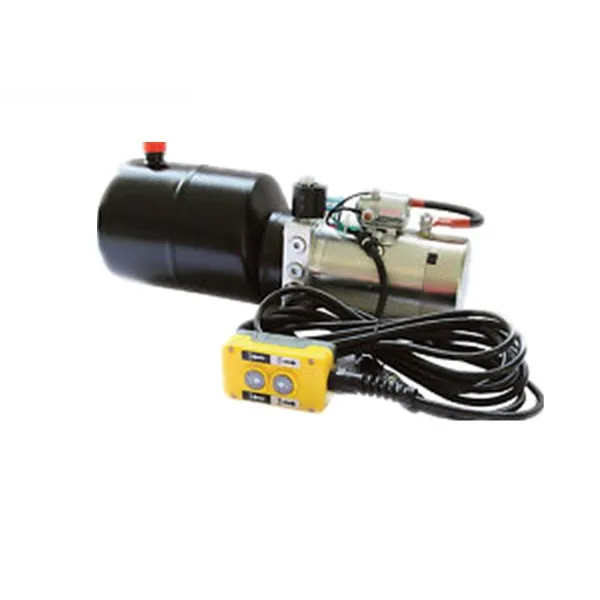

HCPGDD es una unidad de potencia hidráulica doble de doble acción con un flujo de 1,2 GPM, un tanque de 8 galones, puertos SAE #6 y dos circuitos de control de 3000 PSI para remolques de volteo.
Type:
2 doble efectoFlow:
1,2 galones por minutoPort size:
SAS #6Tank size:
8 galonesLa unidad de potencia hidráulica de doble acción HCPGDD para remolques volquete está listada para sistemas que necesitan dos funciones hidráulicas de doble acción controladas independientemente. El catálogo HCIC-2026 identifica este modelo con un flujo de 1,2 GPM, un tanque de 8 galones, 3000 PSI y dos configuraciones de válvula de 4 vías y 3 posiciones operadas por solenoide.
Esa disposición dual puede ser relevante cuando un paquete de energía del remolque debe controlar dos funciones separadas de doble acción, como un actuador de descarga y una función hidráulica auxiliar. Aún es necesario revisar el circuito real en comparación con los cilindros, el suministro de la batería, la secuencia de válvulas, la disposición de las mangueras y el espacio de instalación disponible.
| Artículo | Información del catálogo |
|---|---|
| Modelo | HCPGDD |
| Tipo | 2 doble efecto |
| Fluir | 1,2 galones por minuto |
| Tamaño del puerto | SAS #6 |
| Tamaño del tanque | 8 galones |
| Especificación de presión | 3000 psi |
| válvulas | Operado por solenoide; 4 vías, 3 posiciones; 4 vías, 3 posiciones |
| fuente del catálogo | HCIC-2026, página 16 |
La tabla registra los datos de identificación del catálogo. No establece una capacidad de elevación universal, tiempo de ciclo garantizado, capacidad de flujo simultáneo ni configuración completa de cableado.
Una función hidráulica de doble acción necesita aceite dirigido a cualquier lado de su cilindro. Una dirección extiende el actuador; la posición de la válvula de inversión envía aceite al lado opuesto para la retracción motorizada. El listado HCPGDD muestra dos disposiciones de válvulas de doble acción, por lo que la unidad de potencia es diferente de una HPU de circuito simple y doble acción.
Para un fabricante de remolques OEM, la pregunta importante es cómo se utilizarán las dos funciones. ¿Se ejecutarán uno a la vez? ¿Se prioriza una función? ¿El sistema de control evita comandos conflictivos? ¿Cuánto flujo hay disponible cuando ambos circuitos están activos? Estos puntos deben confirmarse en el esquema hidráulico en lugar de asumirse a partir del nombre del modelo.
El catálogo enumera dos configuraciones de válvulas de 4 vías y 3 posiciones operadas por solenoide. Esto proporciona la estructura de control necesaria para dos funciones de doble acción, mientras que la lógica de control final depende del cableado, los interruptores, los controles remotos y la secuencia de la máquina seleccionada para el remolque.
El flujo de 1,2 GPM indicado es un punto de partida para estimar la velocidad del actuador. Si dos funciones comparten el flujo de bomba disponible, el tiempo de movimiento real depende de la disposición del circuito y la secuencia de operación. No presente 1,2 GPM como flujo garantizado para ambos cilindros al mismo tiempo sin la confirmación del sistema.
El tanque de 8 galones es el valor de catálogo para HCPGDD. El nivel de aceite de funcionamiento correcto aún debe compararse con los volúmenes de los cilindros, el desplazamiento del lado del vástago, el volumen de la manguera, el flujo de retorno y la posición de montaje del tanque. Un tanque más grande no soluciona por sí solo un circuito de cilindro de tamaño insuficiente o una secuencia de válvulas incorrecta.
Cada conexión hidráulica debe compararse con la manguera del remolque y el adaptador estándar. Confirme qué puertos pertenecen a cada función de doble acción, identifique las rutas de presión y retorno, proporcione un radio de curvatura de manguera adecuado y deje acceso para servicio.
HCPGDD figura en la sección HPU de HCIC para remolques volcadores. Una instalación práctica también necesita espacio para el motor, el depósito, el cableado de las válvulas, los cables de la batería y las conexiones de las mangueras. Antes de encerrar la unidad de potencia, se deben considerar las salpicaduras de la carretera, las vibraciones, el calor y el acceso para mantenimiento.
El HCPGDD se puede revisar para remolques volquete que requieren dos funciones hidráulicas de doble acción de un paquete de unidad de potencia. Puede ser relevante para construcciones OEM, proyectos de reemplazo y sistemas de remolque con un actuador principal más una función auxiliar.
No es automáticamente la elección correcta para un solo cilindro de doble efecto, un circuito de encendido/apagado por gravedad o un sistema que necesita una disposición diferente de flujo y presión. La aplicación debe coincidir con la secuencia de control real.
Para una consulta de HCPGDD, prepare:
Estos detalles ayudan a HCIC a revisar el circuito dual como un sistema completo e identificar cualquier requisito de cableado, manguera o control específico del proyecto antes de la producción.
La unidad de potencia hidráulica de doble acción HCPGDD para remolques volquete es una opción definida en el catálogo para dos funciones hidráulicas de doble acción. Sus datos de identificación clave son flujo de 1,2 GPM, puertos SAE #6, un tanque de 8 galones, 3000 PSI y dos configuraciones de válvulas de 4 vías y 3 posiciones operadas por solenoide.
Para una cotización útil envíe los datos de ambos cilindros, la secuencia de control, suministro eléctrico, esquema hidráulico y fotografías de instalación. Luego, HCIC puede revisar si la configuración de HCPGDD se ajusta al sistema hidráulico completo del remolque.
HCIC suministra cilindros hidráulicos, unidades de energía hidráulica y componentes hidráulicos relacionados para transporte, manipulación de residuos, construcción y equipos industriales. La idoneidad del producto final debe confirmarse comparándola con el diseño completo de la máquina y los requisitos de seguridad aplicables.
