Revise las dimensiones del cilindro hidráulico de doble horquilla 53-4592-106, carrera de 106,06 pulgadas, puerto NPTF de 3/4 pulgadas y peso de catálogo de 208 lb para equipos OEM de largo recorrido.
Stroke:
2.694 milímetrosClosed length,:
1.219 milímetrosExtended length:
3.913 milímetrosPort:

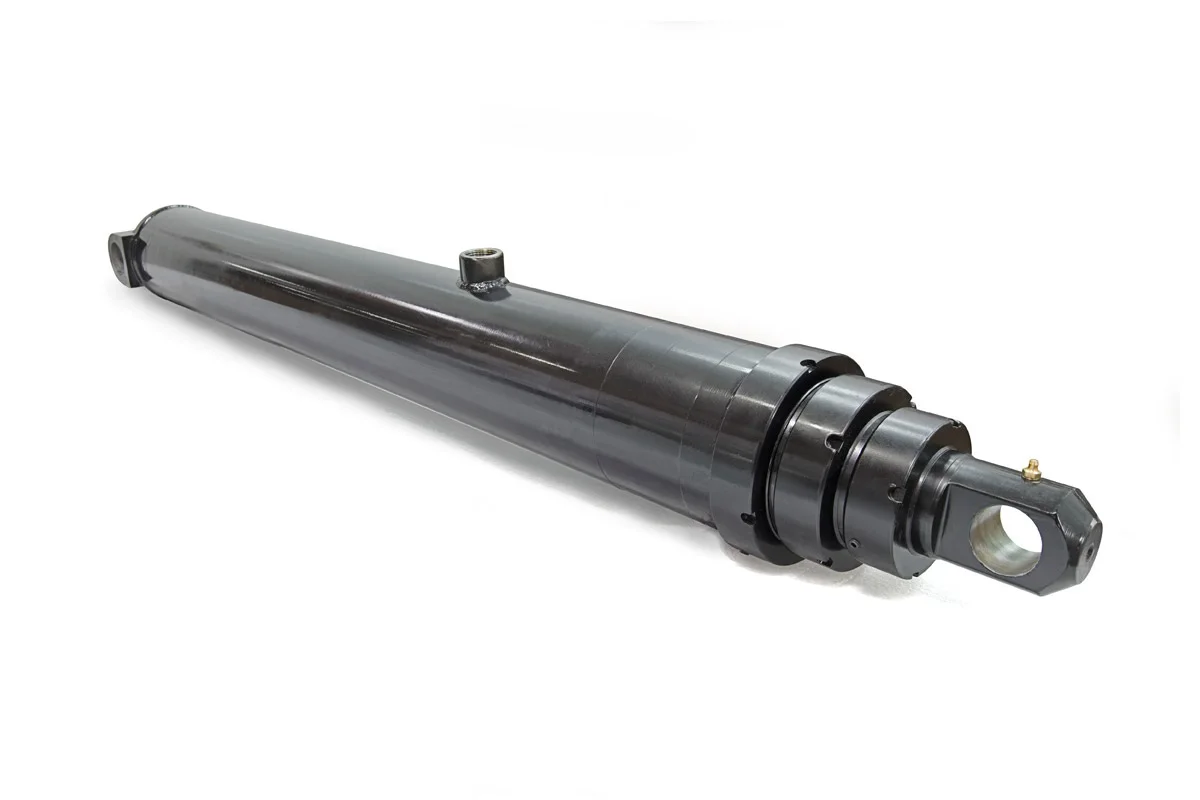

3/4 de pulgada NPTFEl cilindro hidráulico de doble horquilla 53-4592-106 es un modelo de carrera larga de la serie 4000 que figura en el catálogo HCIC-2026. Su carrera de catálogo de 106,06 pulgadas lo coloca en una discusión de instalación diferente a la de un actuador compacto: la máquina debe tener espacio para un cambio prolongado en la distancia entre el centro del pasador y los soportes y mangueras deben permanecer controlados durante todo el movimiento.
Para un constructor OEM o un equipo de mantenimiento, el punto de partida útil es la fila dimensional completa. Incluye carrera, longitud cerrada, longitud extendida, dimensiones de montaje, puerto, volumen de aceite y peso. Estos valores ayudan a los ingenieros a comparar el modelo con un cilindro existente o un nuevo diseño de máquina antes de solicitar una cotización del proyecto.
| Artículo | Valor en pulgadas | Valor métrico |
|---|---|---|
| Modelo | 53-4592-106 | 53-4592-106 |
| Serie | Serie 4000 | Serie 4000 |
| Accidente cerebrovascular, A | 106,06 pulgadas | 2.694 milímetros |
| Longitud cerrada, B | 48,00 pulgadas | 1.219 milímetros |
| Longitud extendida, C | 154,06 pulgadas | 3.913 milímetros |
| Dimensión D | 1,50 pulgadas | 38mm |
| Dimensión E | 2,06 pulgadas | 52mm |
| Dimensión F | 2,00 pulgadas | 51mm |
| Dimensión G | 7,00 pulgadas | 178 milímetros |
| Dimensión J | 2,06 pulgadas | 52mm |
| Dimensión K | 19,50 pulgadas | 495 milímetros |
| Puerto | 3/4 de pulgada NPTF | 3/4 de pulgada NPTF |
El catálogo no proporciona una garantía universal de presión, carga o vida útil para el 53-4592-106. La selección final requiere la trayectoria de carga real de la máquina, las condiciones hidráulicas y una revisión de seguridad.

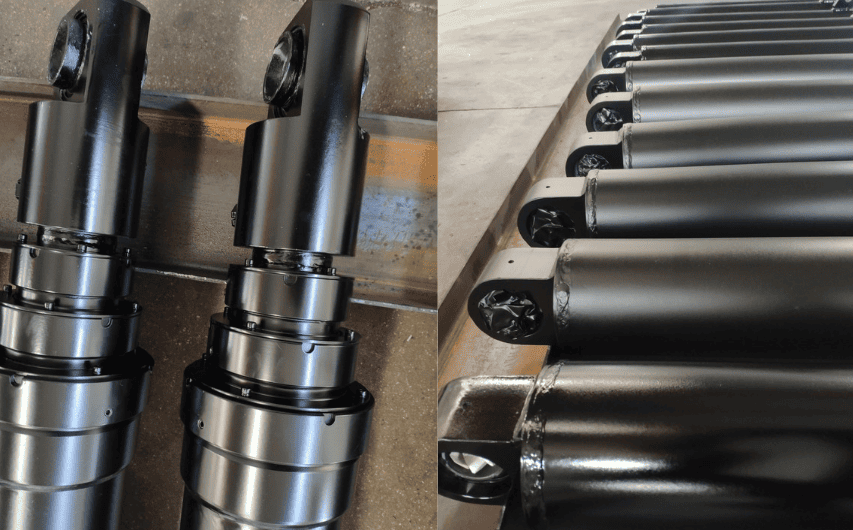

Un cilindro de pasador a pasador no funciona de forma aislada. El pasador fijo, el pasador móvil y el mecanismo conectado definen el movimiento. Para el 53-4592-106, el catálogo enumera 48,00 pulgadas cerradas y 154,06 pulgadas extendidas. Por lo tanto, la máquina necesita una trayectoria controlada a través de un gran cambio en la distancia entre el centro del pasador.
Antes de la instalación, mapee las dos posiciones finales y varias posiciones intermedias. Compruebe si el cilindro permanece dentro del rango de ángulo previsto, si los soportes de montaje soportan la carga en la dirección correcta y si la estructura circundante deja espacio para el movimiento del cuerpo, la varilla, los pasadores y la manguera.
Un trazo largo también hace que el enrutamiento sea más importante. Las mangueras deben seguir el conjunto en movimiento sin estirarse, engancharse o rozar contra el marco. Los equipos de servicio deberían poder llegar al puerto y montar el hardware sin desmantelar equipos no relacionados.

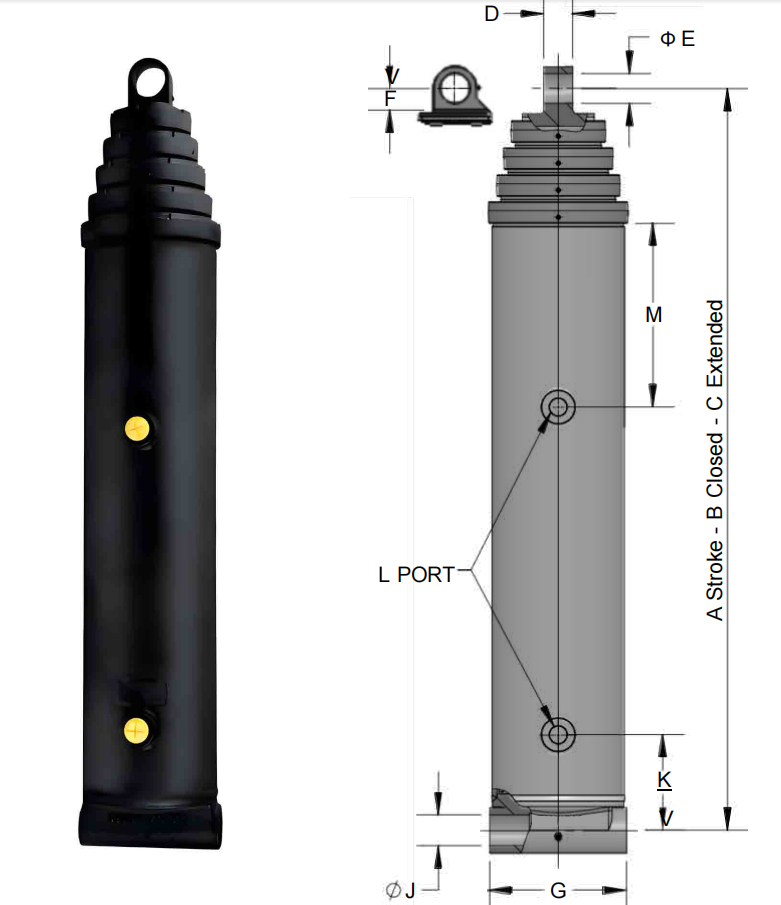

Las dimensiones del catálogo D, E, F, G, J y K proporcionan el punto de partida dimensional para la disposición de montaje. Compárelos con el dibujo de la máquina en lugar de asumir que el recorrido largo es el único requisito de instalación.
El puerto NPTF de 3/4 de pulgada debe coincidir con la práctica de instalación y conexión hidráulica existente. Verifique el adaptador, el método de sellado, el radio de curvatura de la manguera y la orientación del puerto antes de instalar el cilindro en un espacio restringido.
La fila de productos enumera un volumen de aceite de llenado de 1,7 galones y un volumen de aceite extendido de 6,0 galones. El sistema hidráulico debe tener suficiente volumen de depósito utilizable para el cilindro, las mangueras, el bloque de válvulas y la posición de funcionamiento real. Estos valores de catálogo no son un cálculo completo del tamaño del yacimiento.
El peso indicado es 208 lb. Ese valor es importante durante el transporte, la planificación de la instalación y el diseño del soporte. Proporcione un método de elevación seguro y confirme que la estructura de la máquina pueda soportar el cilindro y transferir la carga de trabajo a través de las juntas de pasador.
El 53-4592-106 se puede revisar para equipos OEM de largo recorrido y proyectos de reemplazo que utilizan un cilindro de pasador a pasador. Es candidato para mecanismos donde los puntos de montaje fijos y móviles están muy separados en extensión completa, siempre que la geometría de la máquina coincida con las dimensiones del catálogo.
Una cotización no debe basarse únicamente en el número de modelo. HCIC necesita el dibujo de la máquina o mediciones de campo precisas, la presión de operación, la dirección de la carga, la frecuencia del ciclo, los detalles de los pasadores y la información de la conexión hidráulica para evaluar la aplicación.
El cilindro hidráulico de pasador a pasador 53-4592-106 es una opción de carrera larga de la Serie 4000 para mecanismos que necesitan un cambio definido en la distancia entre el centro del pasador. Su carrera de 106,06 pulgadas, longitud cerrada de 48,00 pulgadas, longitud extendida de 154,06 pulgadas, puerto NPTF de 3/4 pulgadas, valor de llenado de 1,7 galones, valor extendido de 6,0 galones y peso de catálogo de 208 lb le brindan al equipo OEM una base precisa para la revisión inicial del equipamiento.
Envíe la geometría de movimiento completa, los detalles de montaje, los datos hidráulicos y el plan de manejo a HCIC antes de realizar el pedido. Esa información es necesaria para determinar si este modelo de largo recorrido coincide con la máquina completa.
HCIC, también conocida como Jinan Huachen Industrial Co., Ltd., suministra cilindros hidráulicos, unidades de energía hidráulica y componentes relacionados para vehículos, manejo de residuos, equipos de construcción e industriales. La idoneidad del producto debe confirmarse comparándola con el diseño completo de la máquina y los requisitos de seguridad aplicables.
