Dimensión (largo x ancho x alto): 2880x2450x2700 Tamaño de la mesa (mm): 1000x500 Número de ejes: 5 Recorrido de la mesa (X) (mm): 800 Recorrido de la mesa (Y) (mm): 500 Recorrido de la mesa (Z) (mm): 500 Precisión de posicionamiento (mm): 0,0075 Repetibilidad (X/Y/Z) (mm): 0,005 Rango de velocidad del husillo (r.p.m): 1 - 8000 r.p.m. Potencia del motor del husillo (kW): 7,5 Máx. Carga de la mesa (kg): 600 kg Mín. Tiempo de cambio(s) de herramienta:3
La fresadora se refiere a la fresadora que se utiliza para procesar varias superficies de una pieza de trabajo. Generalmente, la fresa es impulsada principalmente por un movimiento giratorio, y la pieza de trabajo y la fresa se mueven como movimiento de avance. Se puede procesar plano, ranura, también se puede procesar una variedad de superficies curvas, engranajes, etc.
Arena de resina de alta calidad.
husillo de Taiwán
Husillo de bolas y tuerca de bloqueo de Taiwán
Cilindro de presión de Taiwán
NSK japonés que lleva el acoplamiento R+W de Alemania
Sistema de lubricación automática
Transportador de virutas opcional
Solicitud:

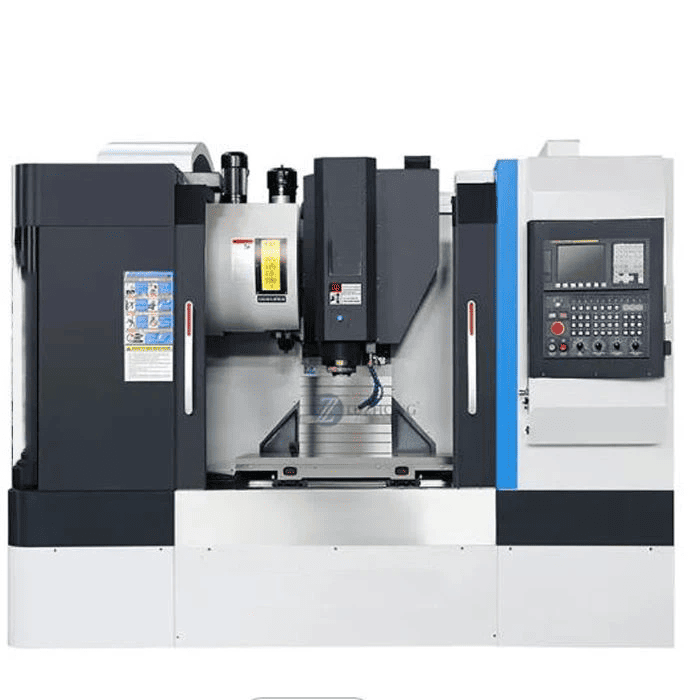

Este VMC es adecuado para el procesamiento mecánico y la fabricación de moldes. Y puede adaptarse a los requisitos de procesamiento desde bruto
Mecanizado para finalizar el mecanizado. También puede finalizar muchos procedimientos de trabajo como fresado, perforación, roscado, mandrinado, etc.
Todos los parámetros se pueden personalizar.
Parámetros de la muestra.
| No. | Artículo | Presupuesto |
|---|---|---|
| A Parámetros técnicos de la máquina herramienta: | ||
| 1 | El cuerpo de la máquina y todas las piezas están hechas de nano piezas fundidas. | |
| 2 | Tamaño de la mesa | 500×400mm |
| 3 | Ranura en T (ancho x cantidad x distancia) | 10×5×78mm |
| 4 | la carga mas grande | 200 kg |
| 5 | Altura máxima de alimentación | 280 mm |
| 6 | Distancia desde la cara del husillo al trabajo | 100-280 mm |
| 7 | Recorrido triaxial X/Y/Z | 450/400/170 mm |
| 8 | El diámetro del husillo | Ø100mm |
| 9 | Velocidad del husillo | 36000RPM |
| 10 | Potencia del motor del husillo | 6kW |
| 11 | Capacidad de la biblioteca de herramientas del husillo | 8 |
| 12 | tiempo de cambio de herramienta | 5S |
| 13 | El cono del husillo | ISO25 |
| 14 | Clases de biblioteca de cuchillos. | Rotación del servodisco |
| 15 | Velocidad de movimiento rápido X/Y/Z | 12/12/12m/minuto |
| 16 | Velocidad de procesamiento | 6－12m/minuto |
| 17 | Precisión de posicionamiento | ±0,006/300 mm |
| 18 | Precisión de posicionamiento repetitivo | ±0,006/300 mm |
| 19 | Precisión de la superficie mecanizada | ≤Ra1.6 |
| 20 | La precisión del mecanizado | ±0,01 mm |
| 21 | Opcional de cuatro ejes y cinco ejes | Sí |
| 22 | Ángulo de rotación del eje A | ±105 grados |
| 23 | Ángulo de rotación del eje C del quinto eje | 360 grados |
| 24 | Modo de enlace de cinco ejes | 5 ejes con el movimiento. |
| 25 | voltaje de trabajo | 380V/50HZ±10% o 220V/60HZ |
| 26 | Tamaño de la máquina (largo * ancho * alto) | 1450×1600×2100mm |
| 27 | el peso corporal | 1500KG |
| B La configuración de la máquina herramienta detalla los parámetros de la marca: | ||
| 1 | La configuración del sistema | Taiwán SYNTEC 6GA/Ncstudio280/LNC |
| 2 | el huso | Husillo refrigerado por aceite de alta precisión, alta velocidad y muy silencioso de 6 KW |
| 3 | husillo de bolas | Japón NSK, Alemania RexRoth) 2005 |
| 4 | guía lineal | Guía de alta precisión H25 de Taiwán HIWIN/ABBA |
| 5 | Unidad servo | Panasonic Servomotor 750W/Ncstudio |
| 6 | Cojinete de alambrón | Rodamiento de grado de precisión TPI de Taiwán |
| 7 | Fuente de alimentación conmutada | Trama Ming de Taiwán |
| 8 | interruptor electrico | chint china |
| 9 | convertidor | * Convertidor de cuadrados |
1.Fresadora de pórtico: incluida la fresadora y taladradora de pórtico, la fresadora y cepilladora de pórtico y la fresadora de doble columna, se utilizan para procesar piezas grandes.
2.Fresadora de una sola columna y fresadora de un solo brazo: el cabezal de fresado horizontal de la primera puede moverse a lo largo del riel guía de la columna, la mesa para el avance longitudinal; El cabezal de fresado de este último puede moverse horizontalmente a lo largo del riel guía en voladizo, y el voladizo también puede ajustar la altura a lo largo del riel guía de la columna. Ambos se utilizan para procesar piezas grandes.
3.La mesa no levanta la fresadora: hay dos tipos de mesa de trabajo rectangular y mesa de trabajo redonda, es una fresadora de tamaño mediano entre la fresadora de mesa elevadora y la fresadora de pórtico. Su movimiento vertical se logra levantando el cabezal fresador sobre la columna.
4.Fresadora de instrumentos: una pequeña fresadora con mesa elevadora, utilizada para procesar instrumentos y otras piezas pequeñas.
5.Fresadora de herramientas: Se utiliza para la fabricación de moldes y herramientas, equipada con cabezal de fresado vertical, mesa angular universal y tapón y otros accesorios, pero también para taladrado, mandrinado y mecanizado por interpolación.
6.Otras fresadoras: como la fresadora de chaveteros, la fresadora CAM, la fresadora de cigüeñal, la fresadora de rodamientos y la fresadora de lingotes cuadrados, etc., son fresadoras especiales fabricadas para procesar la pieza de trabajo correspondiente.

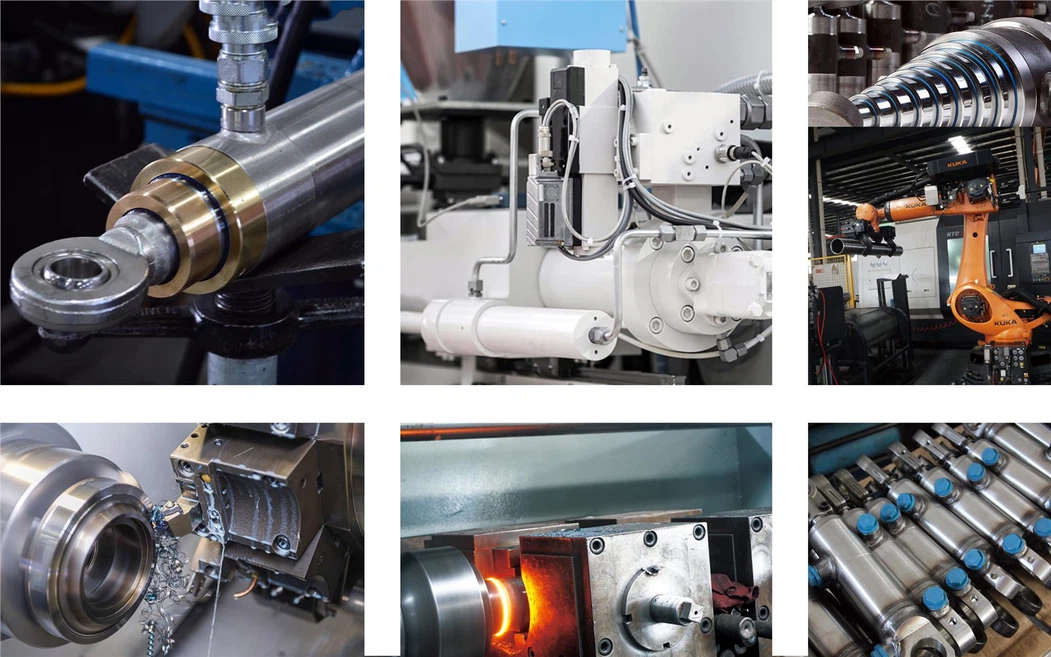

HCIC ofrece personalización completa para todos los cilindros hidráulicos:
