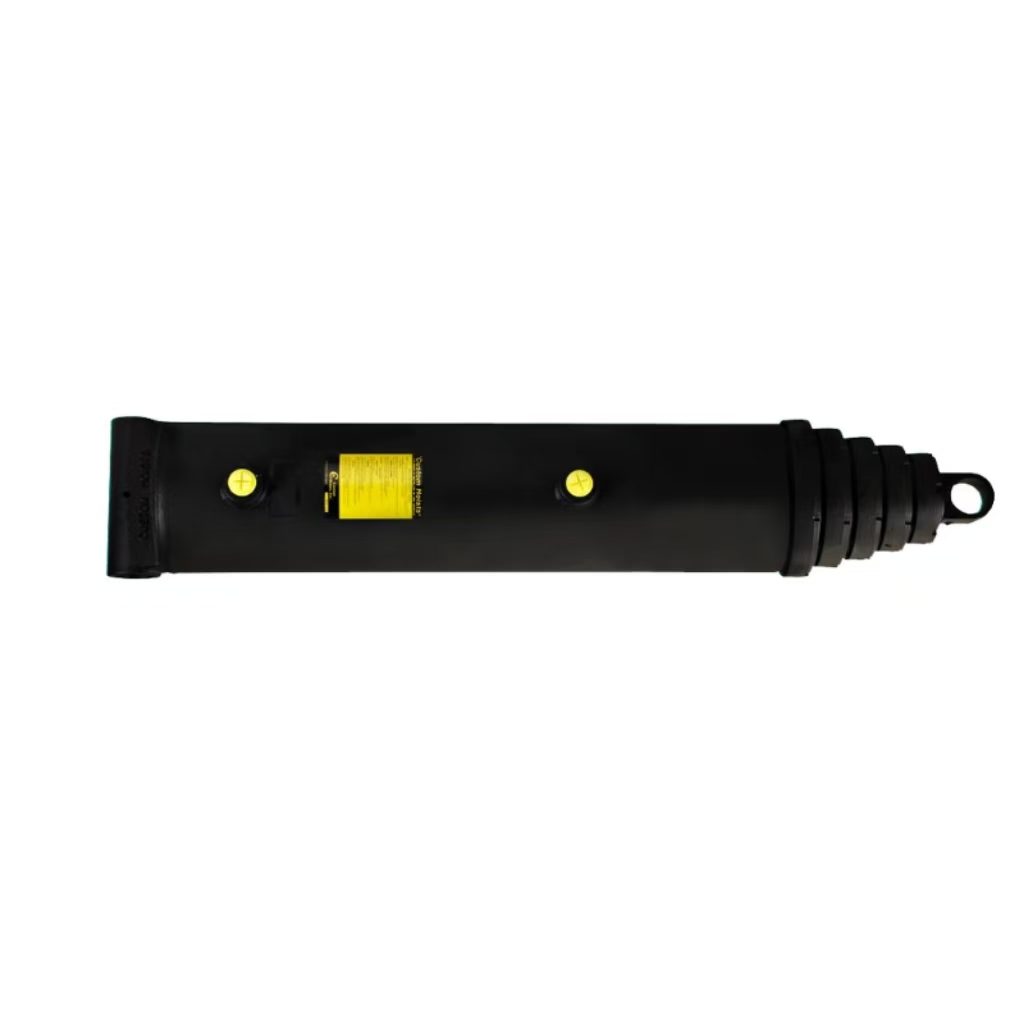

Construido para ofrecer resistencia y facilidad de servicio, este cilindro telescópico de simple efecto CH cuenta con montaje en tubo transversal, etapas de acero pulido y un acabado imprimado. El empaque en V sella bajo presión alta y baja, mientras que las tuercas del empaque externo agregan soporte y simplifican el mantenimiento.
Body o.d.:
9,5 pulgadasStroke:
279,25 pulgadasPSI:
2000Retracted:
77,5 pulgadasEl montaje en tubo transversal es estándar
Hay diseños personalizados y de muñón disponibles.
Reconstruible
El empaque en V proporciona sellado a alta y baja presión
Las tuercas de empaquetadura externas brindan soporte adicional para los tubos y simplifican el servicio.
Etapas de acero pulido
Imprimación terminada
Los volúmenes enumerados están en extensión completa.
| Peso: | 746.00 libras |
| Aburrir: | 8 pulgadas |
| Ataque: | 279,25 pulgadas |
| D.O. del cuerpo: | 9,5 pulgadas |
| PSI: | 2000 |
| Diámetro de la varilla: | N / A |
| Diámetro del pasador: | N / A |
| Retractado: | 77,5 pulgadas |
| Extendido: | 356,75 pulgadas |
| Tamaño del puerto: | 1,0 NPTF |
| Carga de columna: | 100,520 a 2000 PSI |
| Montaje: | tubo transversal |
| Etapas: |
Cinco |
Este modelo CH específico cuenta con una dimensión de diámetro de 8 pulgadas combinada con una carrera efectiva acumulada de 279,25 pulgadas, con una longitud total retraída de 77,5 pulgadas y una dimensión completamente extendida que alcanza las 356,75 pulgadas. La presión nominal de funcionamiento continuo se fija en 2000 PSI y cada cilindro terminado pasa la prueba de explosión hidrostática de fábrica a 5000 PSI antes del envío para eliminar el riesgo de fugas ocultas. Con un peso de 746 libras por unidad, el cañón principal de 9,5 pulgadas de diámetro exterior adopta un tubo de acero sin costura engrosado para defenderse contra el impacto lateral de caminos irregulares de minería y transporte todoterreno. El diámetro de la varilla y el diámetro del pasador están marcados como NA porque este diseño telescópico de simple efecto se basa en una extensión secuencial del cilindro en lugar de un vástago de pistón expuesto para levantar la carga.
