El H-001-7041 es un camión de basura con cilindro hidráulico de expulsión de paquete de 3 etapas con una carrera de catálogo de 181,69 pulgadas para aplicaciones de equipos de desechos con carga frontal de 28 YD y carga lateral de 33 YD.
Stage configuration:
3 etapasStroke:
181,69 pulgadasProduct description:
H Empaquetar/Expulsar CILApplication:
28YD FL / 33YD SLEl cilindro hidráulico de empaque/expulsión H-001-7041 es un camión de basura con cilindro hidráulico de expulsión de paquete de 3 etapas que figura en el catálogo de productos HCIC-2026 para equipos de manejo de desechos. El catálogo le otorga una carrera de 181,69 pulgadas e identifica su aplicación como cilindro de empaque/expulsión H para equipos 28YD FL / 33YD SL.

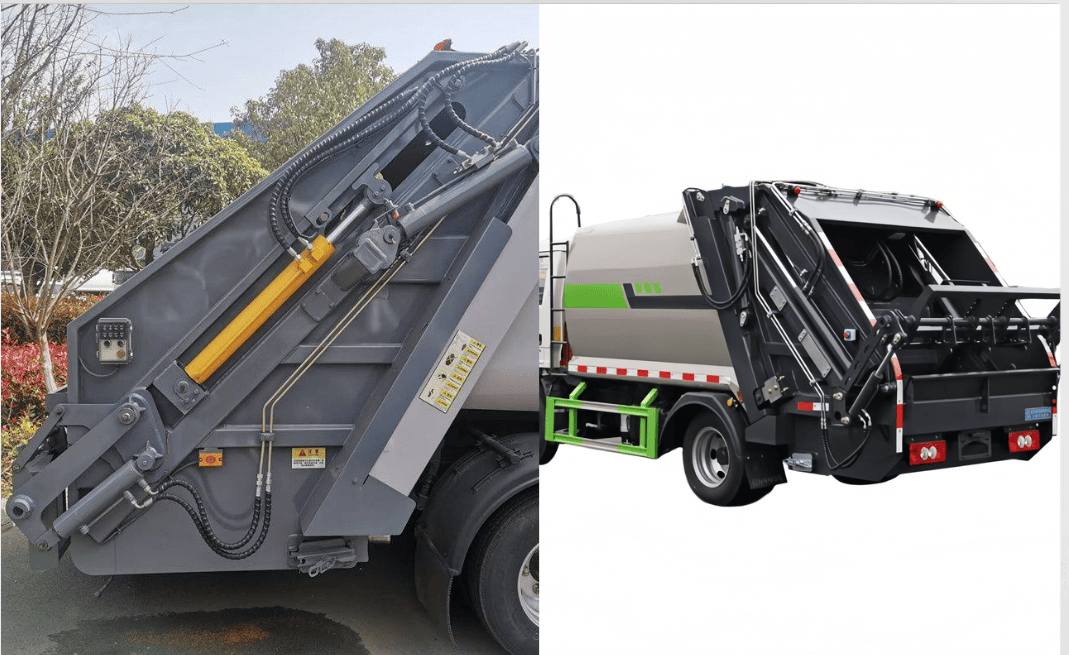

Este modelo no es un cilindro largo genérico seleccionado únicamente por carrera. En un camión de residuos, el cilindro funciona dentro de un mecanismo de carga, embalaje o expulsión más grande. El espacio disponible, la secuencia de etapas, los puntos de montaje, el circuito hidráulico y el movimiento de la carrocería son importantes cuando un OEM o un equipo de mantenimiento evalúa un reemplazo.
| Parámetro | Valor del catálogo |
|---|---|
| Modelo | H‑001‑7041 |
| Configuración del escenario | 3 etapas |
| Ataque | 181,69 pulgadas |
| Descripción del Producto | H Empaquetar/Expulsar CIL |
| Solicitud | 28YD FL / 33YD SL |
| Fuente | Catálogo HCIC‑2026, pág. 7 |
La entrada del catálogo no muestra un diámetro interior, un diámetro de varilla, una presión de trabajo, una longitud cerrada, un peso o una especificación de puerto específicos del modelo para H-001-7041. Esos valores deben confirmarse durante la revisión técnica en lugar de inferirse de otro cilindro.
Un cilindro telescópico de tres etapas utiliza etapas anidadas para proporcionar un recorrido lineal largo y al mismo tiempo mantener el paquete retraído más corto que un cilindro convencional de una sola etapa con el mismo alcance. Para equipos de desecho, esta disposición puede ayudar a conectar un área de montaje compacta con un paquete o mecanismo de expulsión que necesita un movimiento significativo.
El trabajo del cilindro es producir un movimiento lineal controlado. El vínculo circundante y la estructura del cuerpo de desechos determinan cómo ese movimiento se convierte en movimiento de empaque o expulsión. Por lo tanto, la carrera del catálogo de 181,69 pulgadas es una referencia clave para el dibujo del mecanismo, pero no es una descripción completa del recorrido total de la máquina.
La designación H Pack/Eject indica la función de catálogo del cilindro en un mecanismo de manejo de desechos. La referencia de aplicación de 28YD FL / 33YD SL debe tratarse como una coincidencia de aplicación para investigar, no como una declaración de compatibilidad universal para cada carrocería de cargador frontal o lateral.
Identidad de la aplicación: Confirme si el equipo tiene la configuración 28YD FL / 33YD SL referenciada en el catálogo o un diseño de carrocería diferente.
No se debe utilizar un cilindro de carrera larga para corregir una guía dañada, un marco doblado o una alineación incorrecta del cuerpo. Si el mecanismo no es geométricamente sólido, cambiar el cilindro solo puede trasladar la falla a otra parte del sistema.
El catálogo HCIC enumera el cilindro hidráulico de empaque/expulsión H-001-7041 para el servicio H Pack/Eject CYL en equipos de desechos 28YD FL / 33YD SL. Esto hace que el modelo sea relevante para la integración de carrocerías OEM, la revisión de cilindros de reemplazo y proyectos de mantenimiento de flotas que involucran esas referencias de aplicaciones.
La selección final aún requiere el dibujo de la máquina real. El volumen de la carrocería, el mecanismo de embalaje, la disposición de montaje, el ciclo de trabajo y los controles hidráulicos pueden variar incluso cuando la categoría del vehículo parece similar.
Enviar HCIC:
Esta información permite verificar el modelo H-001-7041 como parte del mecanismo completo de empaque/expulsión en lugar de tratarlo como una pieza de repuesto aislada.
El cilindro hidráulico de empaque/expulsión H-001-7041 es un cilindro de tres etapas definido en el catálogo con una carrera de 181.69 pulgadas y una referencia de aplicación declarada 28YD FL / 33YD SL. Su valor para un proyecto OEM o de reemplazo es el claro punto de partida que brinda a los ingenieros: el modelo, el número de etapas, la carrera y la función prevista del equipo se identifican en el catálogo HCIC.
El siguiente paso es no asumir la intercambiabilidad. Envíe el plano del cuerpo de desechos, las dimensiones de montaje, la información del circuito hidráulico y los requisitos de movimiento para que HCIC pueda comparar el cilindro con la máquina completa.

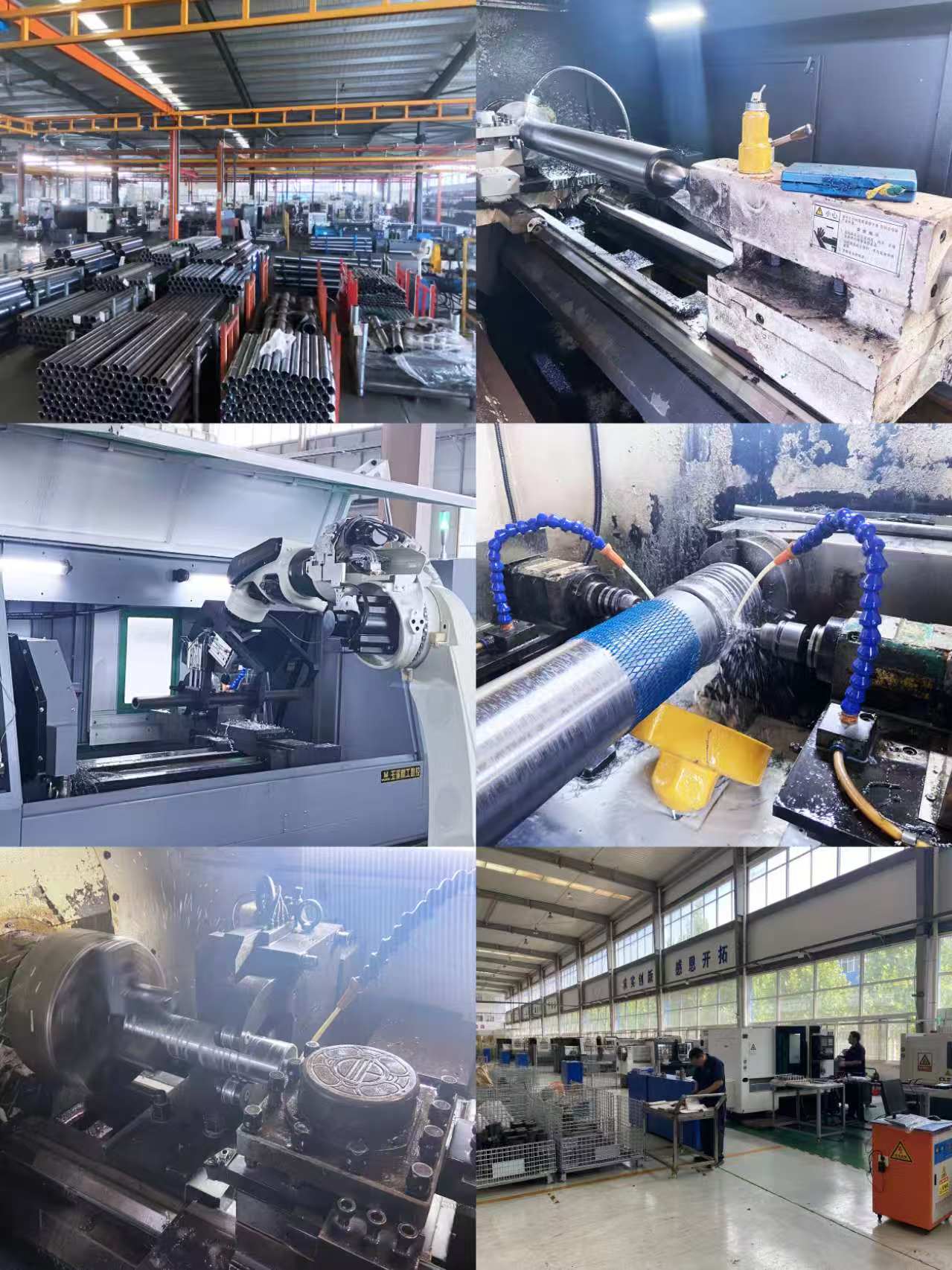

HCIC, también conocida como Jinan Huachen Industrial Co., Ltd., desarrolla y fabrica cilindros hidráulicos, unidades de potencia hidráulica y componentes hidráulicos relacionados para vehículos, manipulación de residuos y aplicaciones industriales. La idoneidad del producto debe confirmarse comparándola con el diseño real del equipo y las condiciones operativas.
